養豬集團公司辦公樓（TDM技術）光纖接入方案
目 錄
1 概述
某養豬集團總部新建辦公樓，并準備以新建辦公樓為中心建立整個集團公司的信息化。目前已建成2棟辦公樓，分別為28層和21層建筑。
該辦公樓已經完成光纖鋪設工作，實現了從機房到各樓層辦公室的光纖鋪設。目前需要做的進一步建設是實現基于現有光纖線路，提供相應的光通信設備，實現兩棟辦公樓的綜合業務包括寬帶、IPTV、電話以及抄表數據的接入和傳輸。
2 PDH+PCM技術簡介
2.1 采用PDH+PCM進行光纖接入建設的優勢
PDH和PCM是使用了幾十年的電信技術產品，技術簡單，經過近些年器件價格的降低，遠端終端的成本已經和PON的ONU終端相同，甚至更低。在光纖上能夠承載幾個百兆網或千兆網。還能提供傳統的電話和數據。當用戶家庭需要50M~100M帶寬時，PON技術由于不能帶更多終端而優勢不大。PON技術由于是面向電信服務商設計的，如果提供抄表接口成本就比較高了。
另外由于某些需要家中需要兩個物理隔離的以太網，如一個電信的、一個廣電的；或者一個是公網、一個是單位內網。這時候PON就無能為力了，只能使用傳統的PDH+PCM技術。
PON的優勢是在光分線箱處無電源，而在小區中可以方便地提供電源，所以傳統的PDH+PCM技術將會發揮很大優勢，PDH+PCM技術不僅能夠提供多個線速100M或1000M帶寬還能方便地提供通道獨立分配的其他用戶接口，適用于對通信質量要求比較高的場所，如企業機關辦公樓、軍隊、公安等辦公樓和家屬樓等，為有需要的用戶提供外網和內網服務。
3 本次項目組網方案
3.1 項目需求
某養豬集團總部新建2棟辦公樓也已竣工并已完成了光纖鋪設工作。根據客戶的要求，將對辦公樓電信業務實行自主建設、自主經營的運營模式，為員工提供低收費、高質量的網絡和電話服務，同時實現內部運營業務盈利。擺脫傳統運營商提供運營服務的模式。
該項目需實現如下功能：
1) 本地辦公區內部電話交換；
2) 與運營商PSTN電話網的中繼接入；
3) 與其他廠區電話網的中繼接入；
4) 廣電IPTV電視的接入；
5) 與運營商寬帶業務的接入；
6) 辦公廠區水電氣抄表數據的接入；
7) 視頻監控的接入；
8) 安防監控?cái)?shù)據(煙感、紅外防范等)的接入。
3.2 辦公樓光纖接入解決方案
本方案采用PDH+PCM接入方案，實現的是從園區通信機房到辦公樓的寬帶、電話、視頻、廣電IPTV以及抄表數據的接入，同時通過網絡可接入到集團總部園區的網絡，實現整個養豬集團公司的聯網。
通信機房局端設備采用瑞光極遠IDM MSAP-CP設備作為核心交換和匯聚設備，安裝在辦公樓的弱電機房?jī)?nèi)；在辦公樓層以及辦公室內安裝我公司的IDM NT421終端設備。

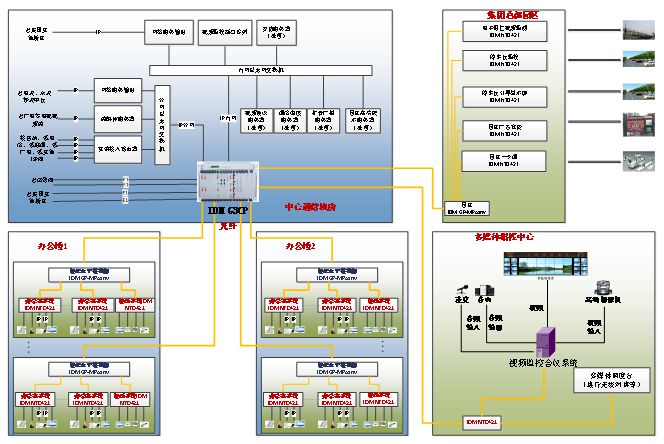

本次項目組網示意圖如下：
