電梯對講系統光纖傳輸設計方案

 國家電梯行業標準委員會在2004年適時推出了新的標準GB7588-2003《電梯制造及安裝安全規范》，并從2005年開始在全國范圍內貫標。標準中第5.10、8.17.4、8.17.5、14.2.3、15.12條關于電梯通訊系統的要求做出了明確的規定，標準中不僅對單電梯通訊系統多方通話做出了要求，并且對多電梯集群應用中通訊系統做出了具體的規定。新的標準的出臺，使電梯集群應用中電梯通訊系統生產、檢驗、電梯安裝工程的驗收有了科學的依據。

隨著電梯大面積的使用，電梯通訊系統也由簡單的單電梯緊急呼叫系統發展成為。目前可以大面積聯網的多電梯群通訊系統，使得大型小區幾十臺甚至數百臺電梯緊急呼叫系統組網聯在一起，組成一個電梯集團通訊系統。在這個系統中，每一臺電梯都有一個固定的編碼，且每臺電梯中的轎箱主機、轎頂分機、底坑分機、機房分機遇到緊急情況都可以與管理中心進行呼叫通話，管理中心也可以與任一臺電梯中的轎廂主機、轎頂分機、底坑分機、機房分機進行呼叫通話。并可以進行群呼和廣播式通話。

隨著長時間的技術積累，電梯五方對講設備日趨完善，電梯對講設備已經形成成本低廉、性能穩定的產品，主要技術在電梯附近分為，共線對講類（不區分終端位置）、星型對講類（可區分轎頂、轎底、轎廂、機房）兩大類，前者技術簡單，設備價格便宜。由此對應的中心端設備不同，前者對應多局式直通按鍵終端（如常用的奧提斯五方對講），后者多為總線式撥號終端（如三菱五方對講）。

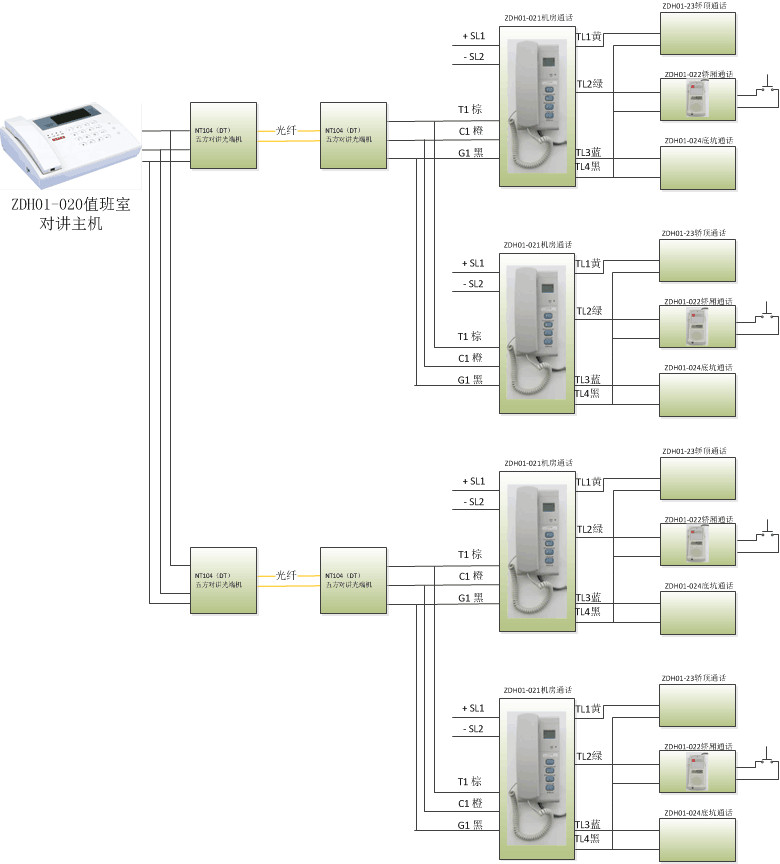

分機共線傳輸?shù)墓饫w傳輸方式

分機獨立接入的光纖傳輸模式

傳統的五方對講都是通過雙絞線實現的，決定了這種系統不能遠傳，為此一些廠家使用ISM波段的無線電，由于是業余頻段，權益不受保護，容易受到干擾。也有采用GSM遠程傳輸?shù)�，解決了遠程傳輸問題，但是需要定期充值，是一筆很大的開支。

通過光纖或IP網的電梯五方對講方案，技能解決遠傳問題，又能通過一次性投入節省投資。同時通過聲音的數字化處理，可以方便地進行語音記錄，方便地和視頻監控系統綁定，也能通過接入多媒體指揮調度系統，和無線集群對講機、固定電話、手機互通。

五方對講光纖傳輸設備（簡稱五方對講光端機）為現有的電梯對講設備提供接入通道，在保持原有遠端設備不變的情況下，為每個電梯提供一個音頻通道，（通過信令編碼的方式提供當前講話的是哪一個終端）。

提供光傳輸通道時，兩端的設備保持不變。只解決了傳輸問題，沒能增強其他方面的功能。系統成本較高。

為此我們提供了終端綜合解決方案。在中心端設備（DTZX）上我們提供了2部電話接口、計算機通信接口，緊急應答按鈕，指示燈，告警喇叭等�？梢院推渌�設備聯網，擴展更多光口，并可以提供IP錄音的以太網接口。最多可以連接120個電梯。

緊急應答按鈕用于在無計算機參與時（如關機、死機、掉電等），按動此按鈕，自動接通當前報警電梯，處理完后，如果報警燈仍亮，再次按下，接通第二個報警電梯。

另外使用光纖的好處是每個電梯都有一個獨立通道，不會爭搶語音總線，方便在中心端錄音。

光纖傳輸系統有自動檢測各節電設備線路的能力，故障自動告警。

中心端設備功能：遠端任意對講設備摘機或報警，局端設備面板報警燈亮，向PC發送通道號和報警內容，屏幕上對應的按鍵變紅色，當綁定圖像時會顯示該電梯上的圖像信息。在觸摸屏上按下相應按鈕，則第一個電話與該電梯構成五方通話，如果第一步電話占線（已經接通來電），則自動接通第二部電話（若已摘機直接通話，若無摘機則振鈴）。

中心端可以直接呼叫遠端，先摘機，按下對應電梯的按鈕，可以實現五方通話。

緊急情況下，按下緊急按鈕，中心端可以向所有電梯廣播講話。

PC可以生成統計報表。

有電梯資料輸入框（可以輸入每棟樓的所有電梯資料,以及維修人員手機號和集群頻點），報警時會顯示電梯的所在具體位置（如樓號、電梯號、電梯數、樓層數等內容.）
