大型企業 融合通信指揮調度系統解決方案

 一     系統設計

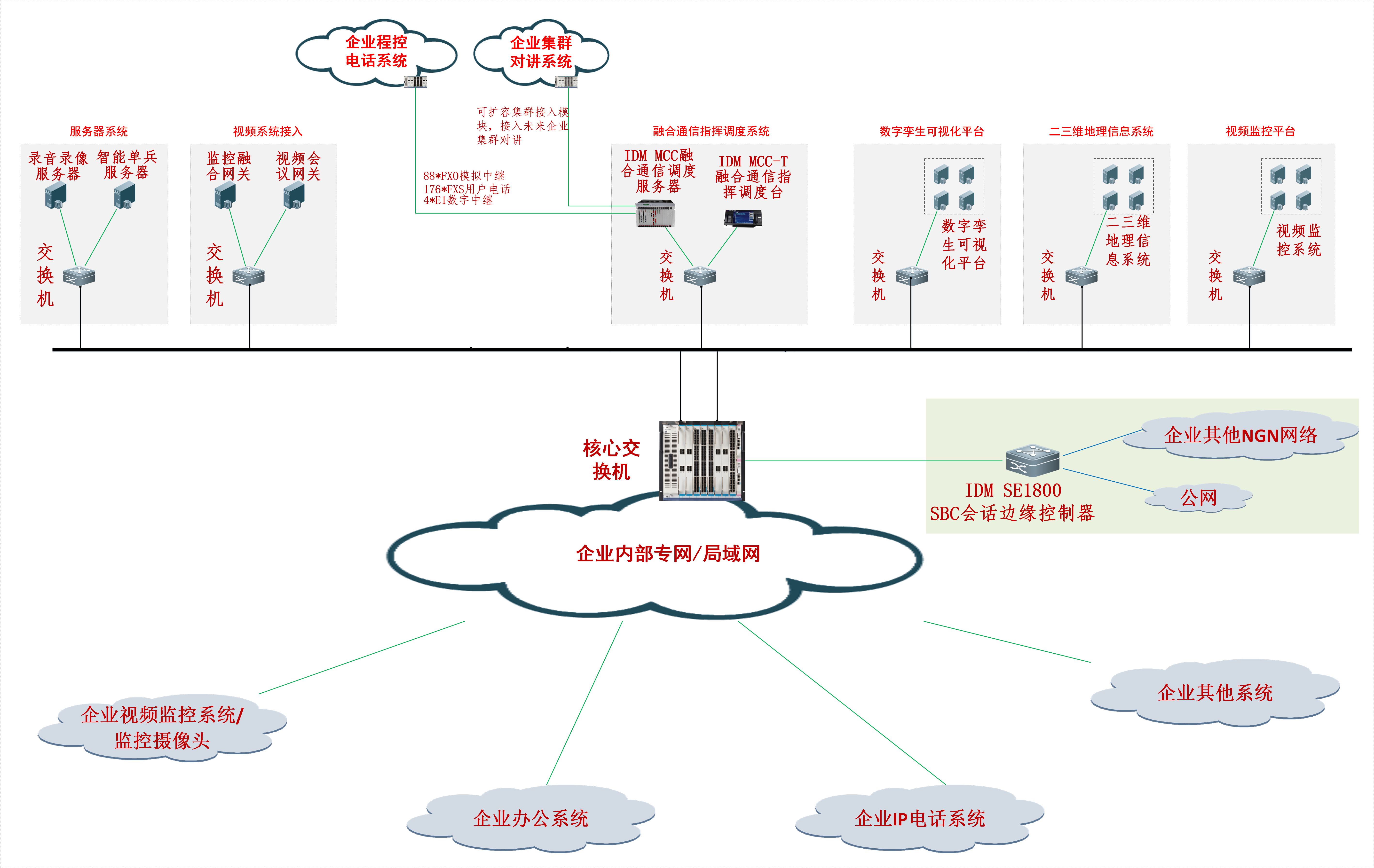

本方案設計如下拓?fù)鋱D所示。

系統結構設計說明：

本系統包含了融合通信指揮調度系統、數字孿生可視化平臺、GIS地理信息系統、視頻監控平臺等系統和應用，同時使用一些融合接入系統和設備實現各系統之間的互聯互通和數據共享。

(1)   本融合通信指揮調度系統由IDM MCC融合通信調度服務器為核心，通過大型企業局域網與數字孿生可視化平臺、GIS地理信息系統互聯，本系統配置融合通信調度服務器提供調度用戶注冊、語音并發、調度用戶授權、會議用戶授權、錄音授權等功能；

(2)   IDM MCC融合通信調度服務器通過FXO模擬中繼、FXO用戶線以及E1數字中繼等方式連接大型企業程控電話系統，連接大型企業電話外線、電話內線；

(3)   IDM MCC融合通信調度服務器支持接入大型企業集群對講系統；

(4)   本系統對大型企業內部都基于大型企業專網/局域網搭建，對內連接大型企業視頻監控系統、大型企業辦公系統、大型企業IP電話系統和其他業務系統；

(5)   全網融合指揮調度對外通過IDM SE1800 會話邊緣控制器，實現內部調度私網和公網之間的安全隔離訪問，實現對外接入大型企業其他NGN網絡和公網；

(6)   本系統融合指揮調度還需實現視頻會議系統的接入、視頻監控系統的接入，實現音視頻融合調度和視頻會商等功能，本系統通過視頻會議網關和視頻監控融合網關來實現系統之間的對接。

二     系統功能

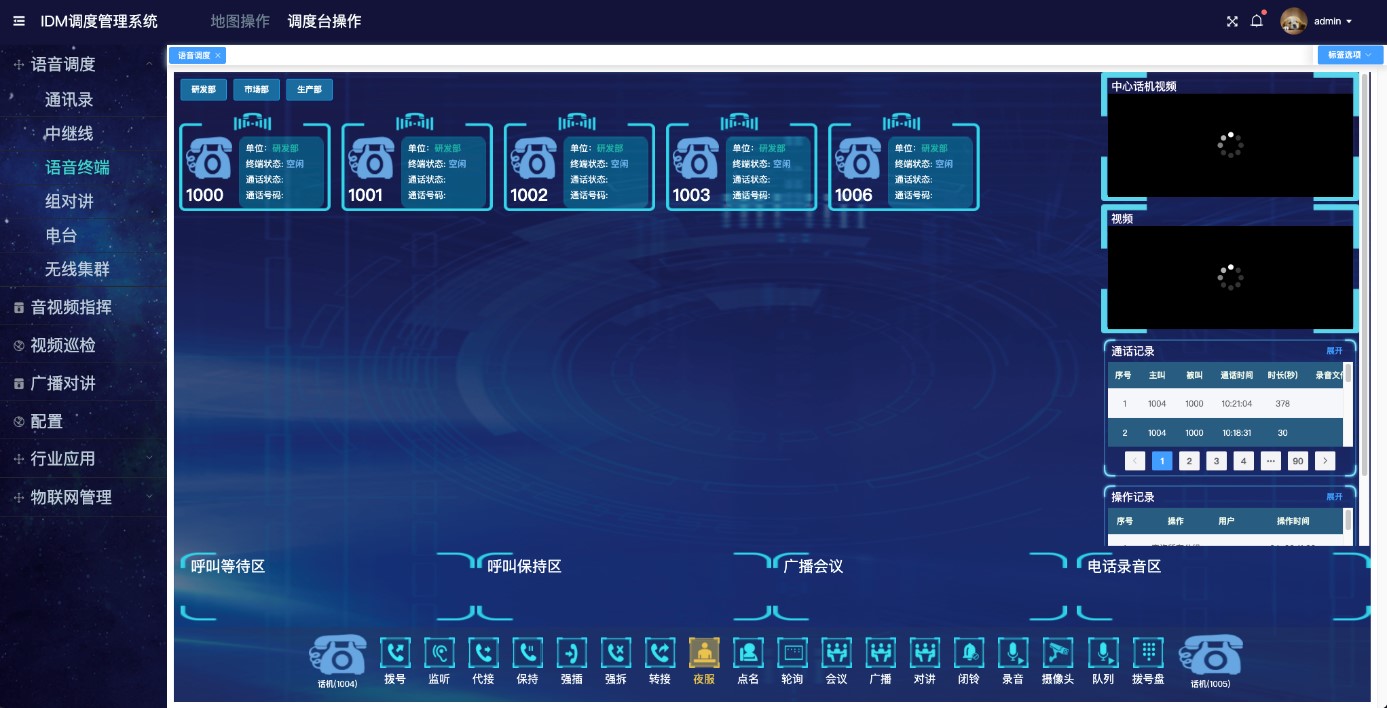

2.1    語音調度功能

語音調度功能主要包括軟交換通信的所有基本通信和補充業務功能、常用調度功能、調度會議功能、錄音、短信、傳真、系統管理、調度員管理、其他相關功能等。操作臺支持對以下各類通信終端進行指揮調度，包括撥號、監聽、代接、保持、強插、強拆、轉接、夜服、點名、輪詢、會議、廣播、對講、閉鈴、錄音、監控接入、隊列、撥號盤呼叫等。

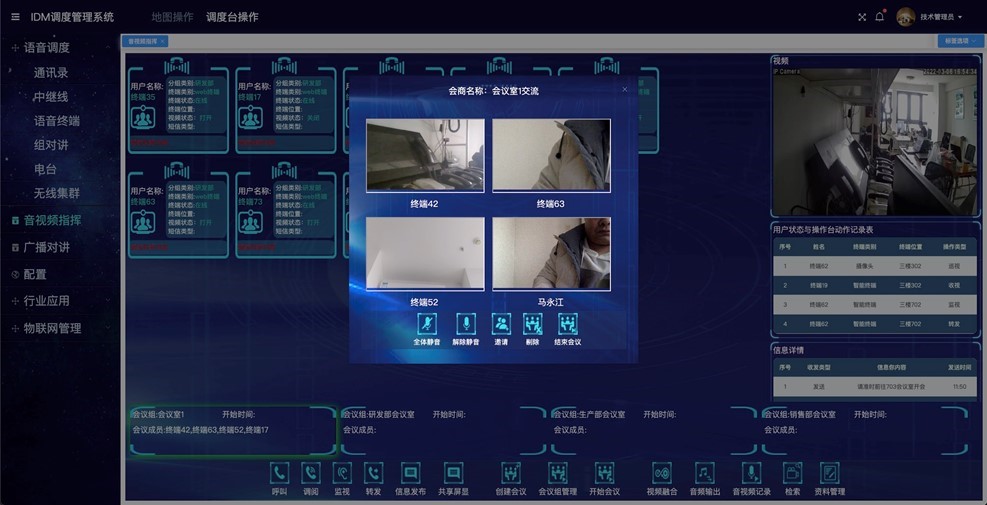

2.2    視頻調度功能

融合視頻調度模塊主要實現各類視頻源的接入，并通過視頻服務器實現對各類視頻源的轉碼、混碼、轉發等功能，接入的視頻源包括視頻監控系統、視頻會議系統、單兵系統、寬帶集群終端、可視話機等各類視頻源。

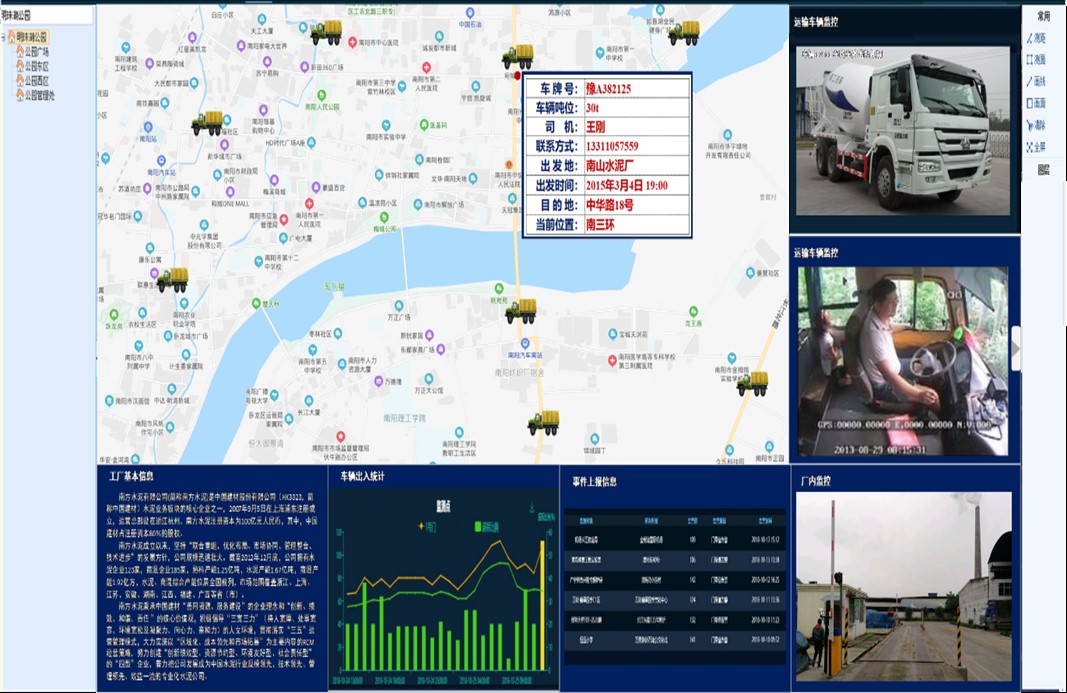

2.3    GIS調度功能

系統可與原有的GIS系統聯動，結合行業用戶指揮調度實際業務需要，充分利用GIS的直觀展示能力，基于地圖對各類多媒體資源和設備進行集中指揮、統一調控，將指揮人員最關心的區域地理信息、視頻監控點、定位信息等信息與綜合應急指揮平臺進行集成，方便指揮人員操作，實現語音調度、視頻監控查看等多媒體指揮調度，最大程度發揮綜合應急指揮平臺的作用，提高中心工作人員的工作效率。

2.4    移動融合對講通信

(1).   對講呼叫

可通過操作臺實現對移動終端對講呼叫，可實現對講搶權發言，并實時監控對講的狀態。

(2).   對講組呼

操作臺上可設定對個對講組，可通過操作臺實現對對講組的呼叫，對講組下的所有移動終端實現對講搶權發言。

(3).   視頻圖像回傳

移動終端主動將文字、圖片、視頻發送給操作臺，操作臺上可查看并下載。

(4).   視頻圖像分發

通過操作臺可以實現將移動終端回傳的圖片、視頻圖像分發給其他的移動終端查看。

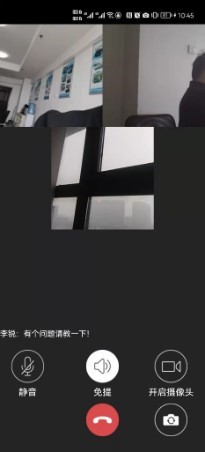

(5).   視頻會議

可以通過移動終端的APP發起，安裝有APP單兵之間的視頻會議。

(6).   視頻監控查看

可以通過移動終端的APP查看視頻監控圖像。
