IDM 雷達數據光傳輸解決方案
1 概述
目前在空管雷達的應用中越來越多的用到同步串口傳輸，傳統的用法是通過PCM設備傳送9600bps的異步串口數據，我公司長期關注軍隊和民航的應用，提出了雷達數據光傳輸解決方案，為雷達數據傳輸提供多種專用雷達數據接口。本方案支持同步和異步串口傳輸，同步模式下最高支持128kbps，異步模式下最高支持38.4kbps。
2 系統設計

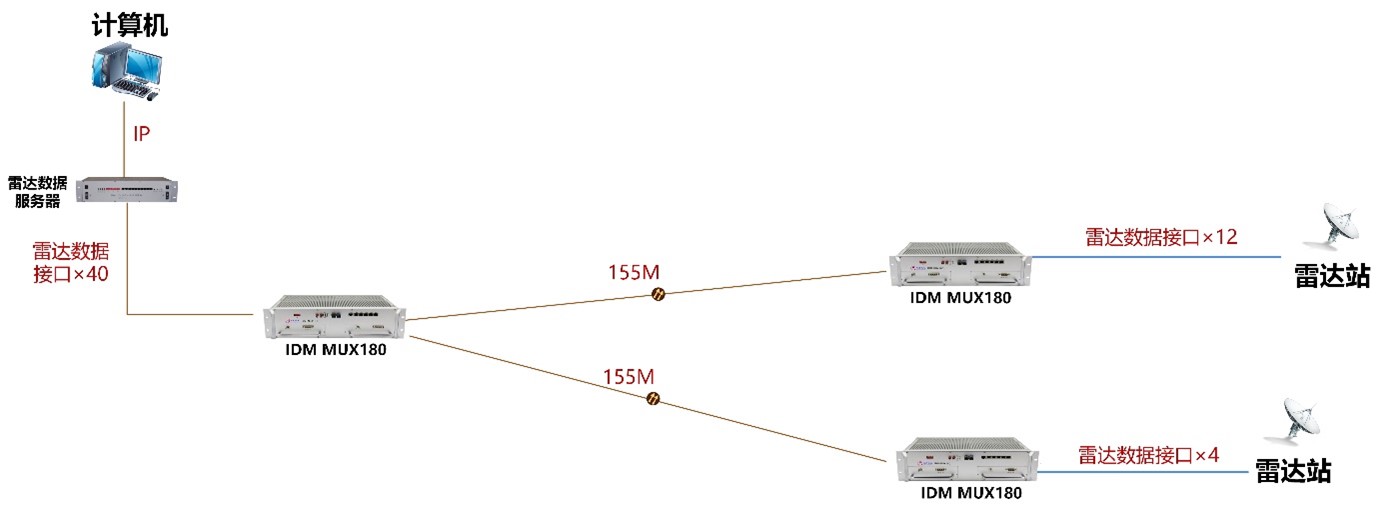

本方案采用SDH光傳輸方案，支持點對點或者點對多點組網方式，典型的點對多點組網方式如下圖所示。
需求說明：
(1). 本次共有2處雷達數據接入遠端，分別需要12路和4路雷達數據接入；
(2). 本次中心端需要提供40路雷達數據接口，其中16路對應本次兩處遠端的落地接入雷達數據服務器，其余24路預留未來遠端接入使用。
方案說明:
(1) 遠端雷達光傳輸設備采用我司MUX180設備，單臺設備最多支持68路雷達數據接口；
(2) 雷達端光傳輸設備MUX180上聯通過155M光接口連接中心端；
(3) 雷達監控中心通過MUX180設備匯聚遠端的雷達數據接口業務，落地接入到雷達監管服務器中；

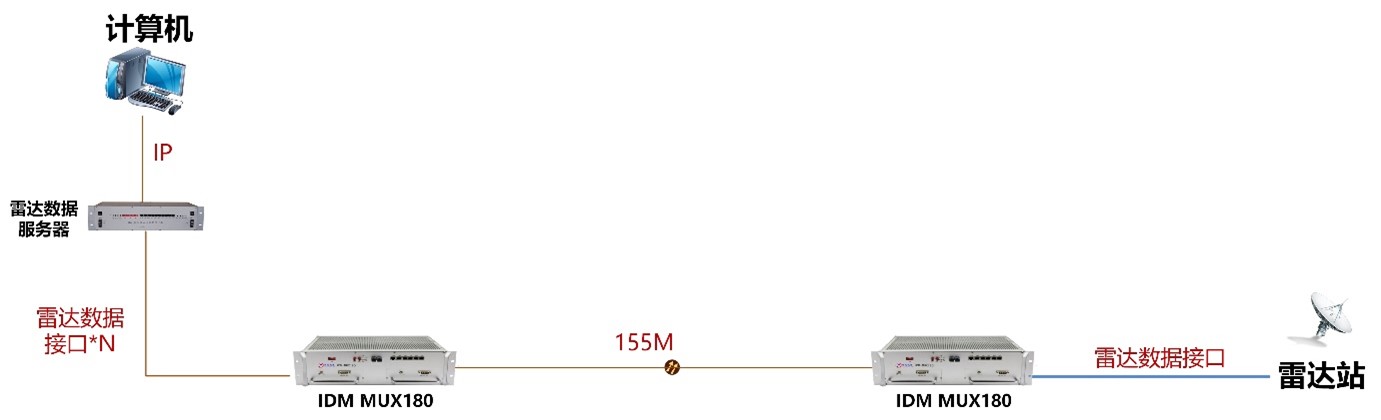

(4) 對于雷達數量比較少的應用場景，也可點對點光纖互聯進行傳輸，典型應用圖如下。
3 系統配置
|
序號 |
設備型號 |
配置 |
參數 |
數量 |
單位 |
備注 |
|
1 |
IDM MUX180 |
主機 |
19英寸3U設備，17個業務槽位。-48V雙電源，4個155M光接口。 |
1 |
臺 |
提供4個光口，配置40路雷達數據串口，連接2個遠端。 |
|
雷達數據盤 |
單盤提供4路雷達數據接口。 |
10 |
塊 |
|||
|
2 |
IDM MUX180 |
主機 |
19英寸3U設備，17個業務槽位。-48V雙電源，2個155M光接口。 |
1 |
臺 |
配置接入12路雷達數據。 |
|
雷達數據盤 |
單盤提供4路雷達數據接口。 |
3 |
塊 |
|||
|
3 |
IDM MUX180 |
主機 |
19英寸3U設備，17個業務槽位。-48V雙電源，2個155M光接口。 |
1 |
臺 |
配置接入4路雷達數據。 |
|
雷達數據盤 |
單盤提供4路雷達數據接口。 |
1 |
塊 |
4 設備介紹
4.1 IDM MUX180接入型SDH光電一體化傳輸設備
4.1.1 概述
IDM MUX180光電一體化傳輸設備是我公司推出的新一代基于MSTP技術和PCM技術的光電一體化傳輸設備，集MSTP傳輸、PCM多業務接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求，利用SDH環網保護功能提供更可靠的通信保護。IDM MUX180一體機可直接連接遠端電話、計算機、攝像頭等終端，在遠端還可以通過光口延伸，連接PDH光端機、光貓和多業務光端機等，適應各種網絡拓?fù)浣Y(jié)構。

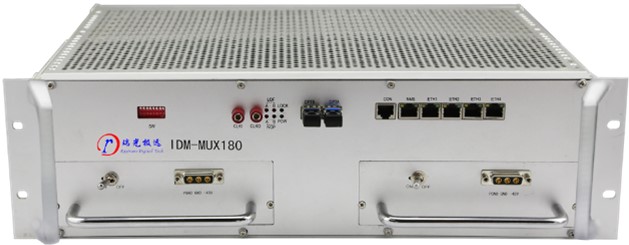

圖1 IDM MUX180設備前面板示意圖
4.1.2 產品特性
Ø 機箱結構采用
Ø 兩個SFP類型STM-1光接口，支持SDH環網、鏈網，提供支路1+1通道保護；
Ø 提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
Ø 最多支持180路64K時隙業務的接入；
Ø 可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
Ø 提供5合一2線音頻卡：3U-8MVOICE；每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
Ø 可插入雷達數據接入盤，單盤提供4路雷達數據業務接口，支持同步和異步工作模式，同步模式下傳輸速率支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下傳輸速率最高支持38.4kbps，38.4kbps以下速率自適應；
Ø 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
Ø 提供17個用戶槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和
Ø 可以插入3UMPCONV用戶光口擴展盤、WG300信令交換盤；
Ø 標準機型無中繼傳輸距離為
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
4.1.3 技術規格
光接口
|
接口類型 |
SFP |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
155.52Mbps/155.52Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
|
||
E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
20mA/路 |
同向64K接口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps
|
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準 |
|
EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
磁石接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
雷達數據接口
|
工作方式 |
異步模式/同步模式 |
|
|
|
傳輸速率 |
同步模式：傳輸速率最高支持38.4kbps，38.4kbps以下速率自適應。 |
||
|
|
異步模式：支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/ 9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps。 |
||
|
電氣特性 |
符合CCITT V.28協議 |
||
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤90W |
環境條件
|
工作溫度 |
-20oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
482×309×132(mm) |
4.1.4 應用示例一

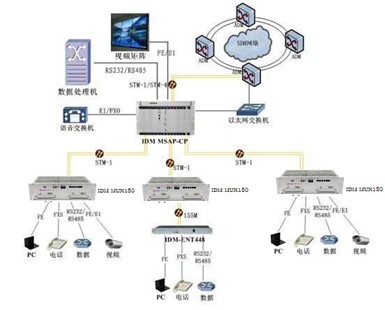

圖2 星型網絡應用示意圖
IDM MUX180可以與其他SDH設備組成星型網絡，向用戶提供電話、數據、IP、視頻業務。
