1   概述

目前在空管雷達的應用中越來越多的用到同步串口傳輸，傳統的用法是通過PCM設備傳送9600bps的異步串口數據，我公司長期關注軍隊和民航的應用，提出了雷達數據光傳輸解決方案，為雷達數據傳輸提供多種專用雷達數據接口。本方案支持同步和異步串口傳輸，同步模式下最高支持128kbps，異步模式下最高支持38.4kbps。

2    系統設計

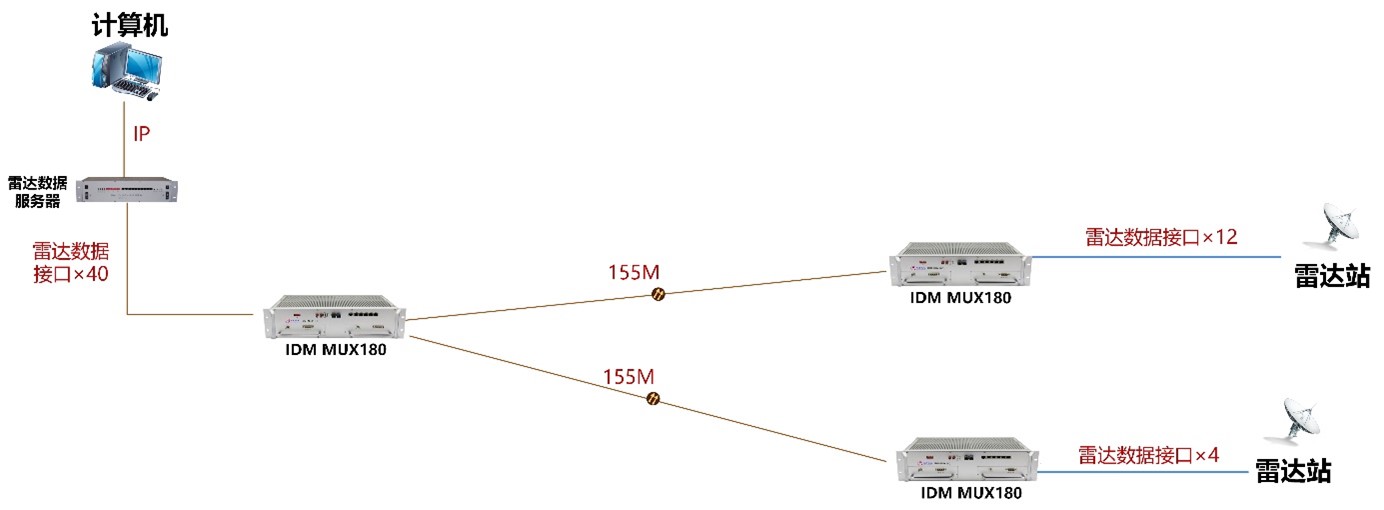

本方案采用SDH光傳輸方案，支持點對點或者點對多點組網方式，典型的點對多點組網方式如下圖所示。

需求說明：

(1).   本次共有2處雷達數據接入遠端，分別需要12路和4路雷達數據接入；

(2).   本次中心端需要提供40路雷達數據接口，其中16路對應本次兩處遠端的落地接入雷達數據服務器，其余24路預留未來遠端接入使用。

方案說明:

(1)     遠端雷達光傳輸設備采用我司MUX180設備，單臺設備最多支持68路雷達數據接口；

(2)     雷達端光傳輸設備MUX180上聯通過155M光接口連接中心端；

(3)     雷達監控中心通過MUX180設備匯聚遠端的雷達數據接口業務，落地接入到雷達監管服務器中；

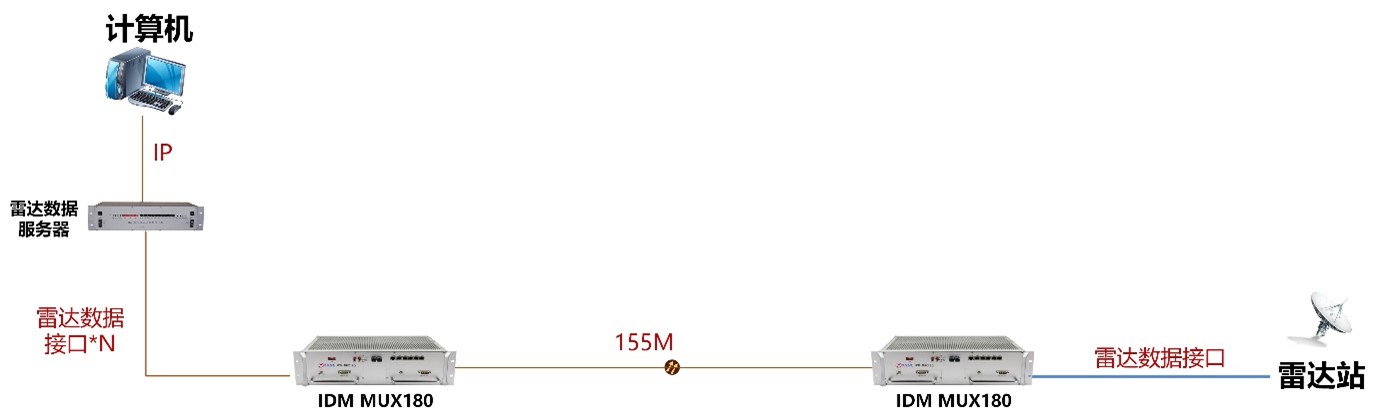

(4)     對于雷達數量比較少的應用場景，也可點對點光纖互聯進行傳輸，典型應用圖如下。
