IDM OMP8000綜合業務光纖傳輸設備
概述
IDM OMP8000綜合業務光纖傳輸設備北京瑞光極遠數碼科技有限公司采用功能模塊化設計，提供對業務的完備的監視、接入、保護、網絡管理功能。
IDM OMP8000綜合業務光纖傳輸設備是以PDH、以太網和PCM技術為核心，超寬帶、多業務光傳輸系統，技術性能完全符合ITU-T標準。本設備提供A、B兩個2.5G的光接口，最多8個物理隔離千兆的以太網，同時還支持包括FXS/FXO、V.35/V.24、熱線、磁石等多種64K業務，還可以接入視頻信號，方便組建視頻監控系統。本設備可用于組建點對點、點到多點的鏈型和環形傳輸網絡。整機采用插卡式結構，根據實際需要可以配置不同數量、不同種類的業務盤和插卡使用，既可減少初期投資，也便于日后擴容、升級和維護。
IDM OMP8000綜合業務光纖傳輸設備主要作為數據通信網絡中客戶端接入層的業務接入。設備滿足了網絡邊緣用戶對接入技術多樣性和傳輸業務多樣性的需求，可與我公司的IDM MSAP-G3CP 綜合業務光纖傳輸設備綜合運用實現復雜組網，服務于電信、交通、能源等領域。網絡管理平臺可采用北京瑞光極遠數碼科技有限公司的Netguard網絡管理系統，提供基于服務器/客戶端模式的、分級的強大管理能力。
IDM OMP8000綜合業務光纖傳輸設備前面板圖片
IDM OMP8000綜合業務光纖傳輸設備后面板圖片
Ø 19英寸標準1U機箱，3個業務槽位；
Ø 提供2個SFP 12G光傳輸接口，可以組建點對點、鏈網、環網或1+1保護網絡；
Ø 提供8組物理隔離的千兆以太網；
Ø 提供最大30路窄帶PCM業務接入能力；
Ø 可以配制成光纖和第一個E1上的PCM業務互備份；
Ø 支持FXS/FXO、磁石卡，每卡10路/8路業務接口；
Ø 2/4線EM接口卡，每卡4路接口；
Ø RS232/RS422/RS485每卡8路接口；
Ø USER通用接口卡，可以混裝4塊PCM業務模塊，每模塊最多2路。
Ø 支持HDMI高清視頻接口
Ø 支持SNMP網管
Ø 支持視頻監控、視頻會議板卡；
Ø 支持DC-48V、AC220V雙電源供電
技術規格
光接口
|
接口類型
|
SFP
|
光纖模式
|
單模（可選多模）
|
|
速率
|
2.5Gbps
|
波長
|
1310/1490/1550
|
|
發光功率
|
-1~-10dB
|
接收機靈敏度
|
優于-24dBm
|
以太網
|
傳輸速率
|
10M或100M或1000M
|
|
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
25mA/路
|
同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤90W
|
環境條件
|
工作溫度
|
-20oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
480mm*308mm*131mm (mm)
|
應用示例
|

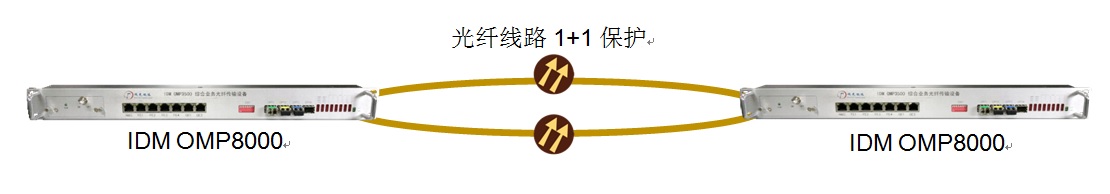

光纖線路1+1保護
|
|
IDM OMP8000綜合業務光纖傳輸設備點對點組網應用
|

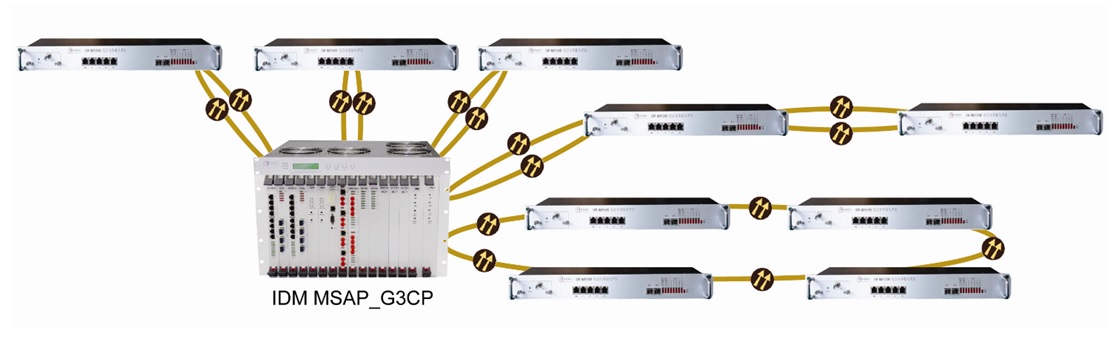

 IDM OMP8000綜合業務光纖傳輸設備與IDM MSAP_G3CP混合組網應用
|
