IDM GP2400 系列光端機
一、 概述
IDM GP2400 系列光端機是我公司推出的新一代基于高速光纖傳輸設備，集千兆以太網傳輸、百兆以太網傳輸、E1業務傳輸于一體，可滿足廣大用戶對光纖傳輸和接入的需求。IDM GP2400 系列光端機單機提供2.5G光口，提供4-16組E1電路、4組100M線速以太網、2組線速1000M以太網接口�？商峁�SNMP網管接口，完善的告警監控功能，集成度高，功耗低，性能穩定，使用方便。
可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
二、 產品圖片
三、 產品特性
Ø 機箱結構采用19英寸標準1U機箱；
Ø 支持2路2.5Gpbs光傳輸接口，SFP光模塊接口形式；
Ø 最大支持16路E1接口，E1接口75Ω或120Ω可選；
Ø 可提供2組物理隔離的1000M以太網，每組帶寬可設；
Ø 可提供4組100M以太網接口；
Ø 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø 提供基于IP的SNMP網管接口；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源。
四、 技術規格
1) 光接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
2.5G/5.25G
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
+2dBm
|
接收靈敏度
|
優于-20dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
2) E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
3) 以太網
|
接口類型
|
RJ45
|
傳輸速率
|
10M/100M/1000M自適應
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
4) 電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤90W
|
5) 環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
6) 產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
五、相關產品
|
序號
|
型號
|
簡單描述
|
設備圖片
|
|
1
|
IDM GP2400 4E1
|
4組E1接口，4組100M以太網，2組1000M以太網接口
|
 |
|
2
|
IDM GP2400 8E1
|
8組E1接口，4組100M以太網，2組1000M以太網接口
|
|
|
3
|
IDM GP2400 16E1
|
16組E1接口，4組100M以太網，2組1000M以太網接口
|
 |
|
4
|

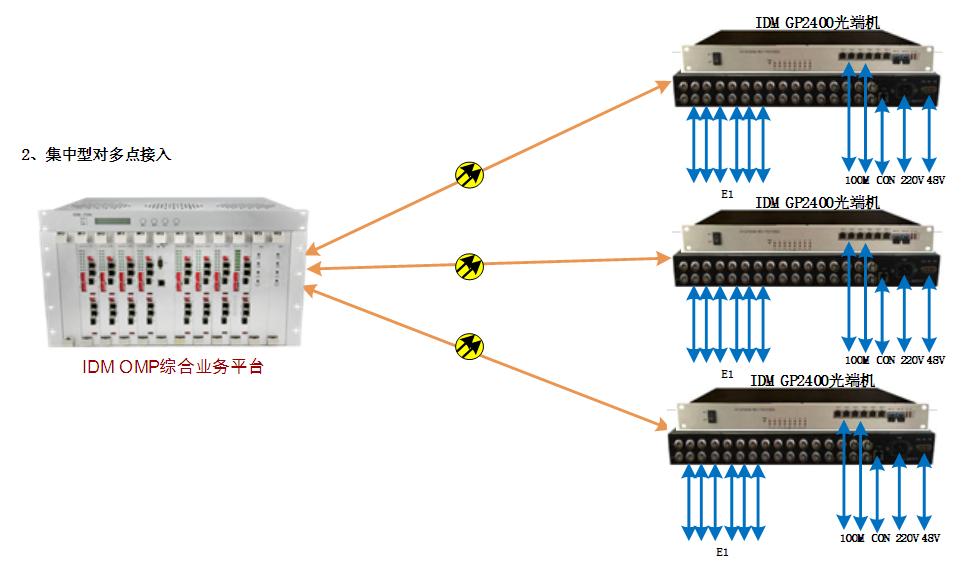

IDM OMP集中型
|
每盤最多提供8組透?jìng)?/span>E1，雙光口互備份
|
|
|
5
|

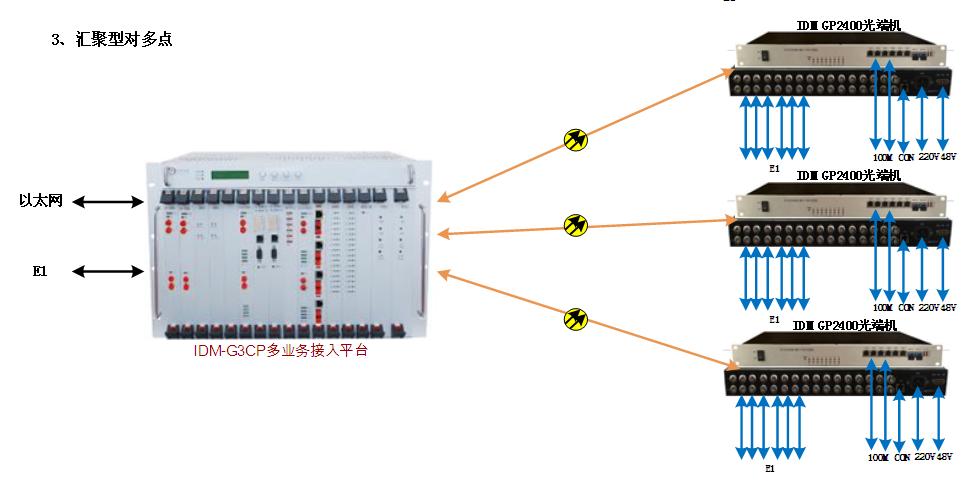

IDM G3CP匯聚型
|
每盤對可提供16組E1到SDH接口的匯聚
|
|

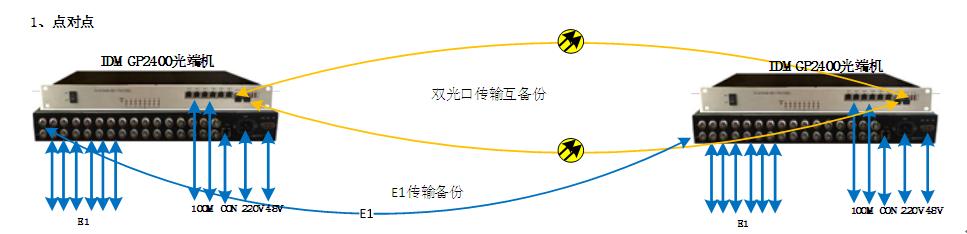

六應用案例
