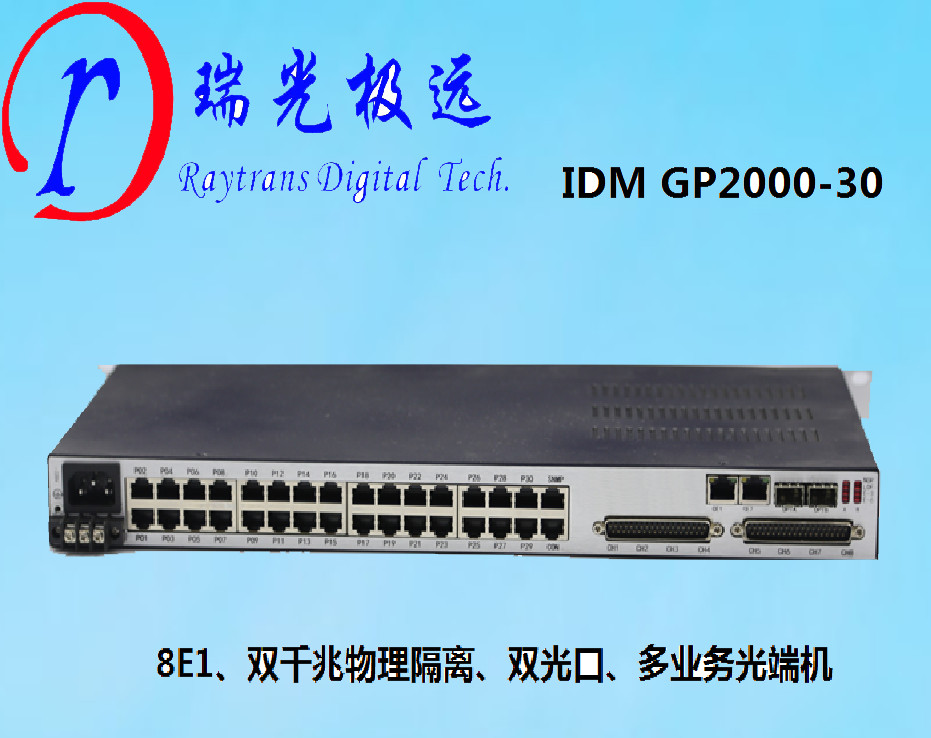

IDM OMP2000-8E1-30超寬帶綜合業務光纖復用設備

一、概述

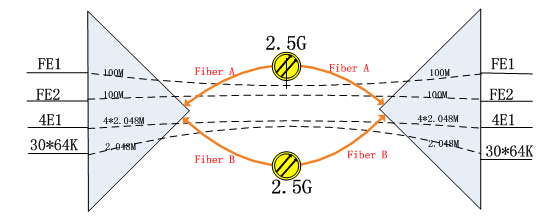

IDM OMP2000-8E1-30超寬帶綜合業務光纖復用設備我公司采用大規模集成電路設計的PCM綜合業務傳輸設備系列之一，該設備利用標準的光纖傳輸通道（G.703標準），采用PCM30/31制式，可以供雙纖互備份，直接提供64K業務接口、線速1000M以太網、E1等多種用戶接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。

二、產品特性

Ø 標準19英寸1U機箱架構，便于安裝；

Ø 提供2個2.5G SFP光接口，可提供光口1+1保護；

Ø 提供標準定義的30個64K接口；

Ø 提供2個獨立線速1000M以太網接口；

Ø 提供4組E1接口支持透傳模式；

Ø 集中型設備提供標準的SNMP網管接口；

Ø 擁有完善的功能控制開關和告警指示功能。

三、技術規格

光接口

接口類型	SFP	光纖模式	單模(可選多模)
光纖速率	2.5G	波長	1310nm/1550nm
發光功率	-1~-3dBm	接收機靈敏度	優于-24dBm

E1接口

碼速率	2048Kbps	碼型	HDB3
標準協議	支持ITU-T G.703	阻抗	75Ω
幀結構	PCM30/31	模式	透傳

以太網

接口類型	RJ45	傳輸速率	10M/100M/1000M
標準協議	支持IEEE802.3	工作方式	全/半雙工/自適應

FXO、FXS接口

音頻范圍	300Hz~3400Hz	壓縮率	ITU G.711中A律
阻抗	三元復式阻抗200Ω+560Ω//0.1μF	環路電流	20mA/路

同向64K接口

碼型

G.703標準

碼速率

64Kbps

阻抗

平衡120Ω

全面符合ITU的G.703建議標準

EM2/4線接口

音頻范圍	300Hz~3400Hz	阻抗	平衡600Ω
壓縮率	ITU G.711中A律	回波損耗	不低于18dB

磁石接口

音頻范圍	300Hz~3400Hz	阻抗	平衡600Ω
壓縮率	ITU G.711中A律	回波損耗	不低于18dB

V.24 RS232/RS485/RS422接口

傳輸速率

異步≤9600bps；同步64Kbps

電氣特點

符合CCITT V.28協議

V.35接口

接口類型	RJ-45	電氣特點	符合ITU-T V.35建議
傳輸速率	n×64Kbps（n=0～31）	終端接口	符合ISO2593規定

電源及功耗

供電方式

AC220V/DC- 48V

整機功耗

≤150W

環境條件

工作溫度

-10^oC ~+50^oC

相對濕度

0~95%（無凝結）

產品尺寸

長度×深度×高度

482×309×44(mm)
