IDM-480 16E1+100M PDH光端機

概述
       IDM-480寬帶網光端機是采用超大規模集成電路開發的點對點光傳輸設備，它以簡潔的單板結構實現了16組E1通道和4條100M線速以太網數據通道的混合復用及光傳輸，綜合了PDH光端機和100M以太網光纖收發器功能。IDM-480提供網管接口并具有用戶輔助通道，告警監控功能完善，集成度高，功耗低，性能穩定，使用方便。IDM-480寬帶網光端機是將傳統的電信級E1光端機與以太網的光纖收發器進行融合的產品。

         IDM-480寬帶網光端機可以提供16個E1電路接口，同時提供4個10M/100M以太網的接口，它們可以工作于10M或100M，半雙工或全雙工方式。

       IDM-480寬帶網光端機具有完整的告警監視功能。告警內容包括光消失、幀失步、1E-3誤碼、1E-6誤碼、各E1支路信號中斷，此外還有以太網接口的狀態指示。除了上報本端的告警狀態以外，還可以通過按鍵利用本端的指示燈顯示對端的告警狀態。IDM-480電源供電模式為~220V和-48V可選。

主要特點

􀁺 采用專用的大規模集成電路，可提供最多16組E1的透明傳輸。
􀁺 光線路速率為155Mbps，默認傳輸距離不低于20Km（當傳輸距離大于40Km 或60Km時需特殊說明）。
􀁺 E1接口碼型為HDB3碼，E1抖動容限、轉移特性、輸出抖動完全符合ITU-T G.703、G.823和G.742建議。
􀁺 提供4個100M自適應以太網接口，支持自協商方式，可工作于全雙工/半雙工。
􀁺 完善的監控告警功能。提供線路光信號丟失、光信號幀失步、1E－3誤碼告警、1E－6誤碼告警等告警功能、E1輸入信號消失檢測功能。面板指示燈可以顯示具體的告警狀態；同時設備能夠輸出告警信息。
􀁺 支持E1支路遠端環回功能，便于設備檢測和管理。
􀁺 整機為單板設計，標準的1U機箱。
􀁺 ~220V交流電源或-48V直流電源供電方式可選，也可~220V交流-48V直流電源互為冗余。

接口規范及技術參數
光接口
Ø         光纖速率：155Mb/s±50ppm
Ø         波長：1310nm
Ø         出光功率：-2～-11dBm
Ø         接收靈敏度：優于-36dBm
Ø         接收動態范圍：34dB
Ø         接口形式：FC/SC可選
以太網接口
Ø         工作模式： 10M/100M自適應，可工作于全雙工/半雙工
Ø         網線：設備接PC機時，應使用交叉網線；而在接交換機時，使用直通線
Ø         標準：IEEE 802.3 10BaseT/(IEEE 802.3u 100Base-TX)*25/(IEEE 802.3z/ab
E1接口
Ø         碼型：HDB3
Ø         碼速率：2.048kbit/s±50ppm
Ø         阻抗：75Ω(非平衡接口)/120(平衡接口)
電源
Ø         交流220V（165-260V），50Hz
Ø         直流：-48V，1A
工作環境
Ø         溫度：0ºC~45ºC
Ø         濕度：90%（無凝結狀態）
存儲溫度
Ø         存儲溫度：-20～70℃
整機功耗
Ø         整機功耗：<15W
設備規格
Ø         體積：19英寸1U/盒式

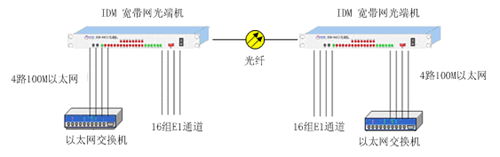

典型應用
