IDM OMP3500綜合業務接入平臺
概述
IDM OMP3500綜合業務接入設備是通過2.5G光纖能夠傳輸最大16組透傳E1和2組物理隔離的線速千兆以太網與4組線速物理隔離的100M以太網、以及30路窄帶PCM的綜合復用平臺。提供2組2.5G光纖互備份。
PCM窄帶業務提供語音、數據、圖像等多種用戶接口。同時具有2組E1與所有用戶接口之間的時隙無阻塞交叉連接設備。同時該設備具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。
可以同時提供~220V和-48V電源。

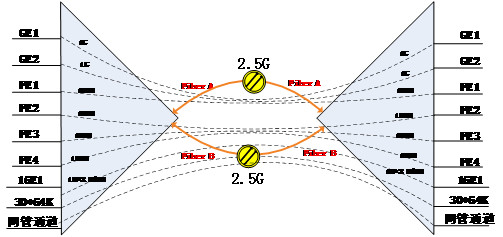

設備光纖復用原理框圖
IDM OMP3500綜合業務接入平臺圖片
產品特性
19英寸標準機箱，模塊化設計，3個業務槽位，支持帶電熱插拔；
采用大規模ASIC芯片設計，集成度高
最大提供4個SFP 2.5G光傳輸接口，可以組建點對點、鏈網、環網或1+1保護網絡；傳輸距離支持20KM，40KM，80KM；
提供2組物理隔離的線速千兆以太網與4組線速物理隔離的100M以太網；
提供最大16組透傳E1；物理接口為CC3-16或CC3-8；
提供最大30路窄帶PCM業務接入能力；
可以配制成光纖和第一個E1上的PCM業務互備份；
支持SNMP以太網網管；
支持FXS/FXO、磁石卡，每卡10路/8路業務接口；
2/4線EM接口卡，每卡4路接口；
RS232/RS422/RS485每卡8路接口；
GSM/CDMA業務每卡2路；
USER通用接口卡，可以混裝4塊PCM業務模塊，每模塊最多2路。
支持視頻監控、視頻會議板卡；
支持DC-48V、AC220V雙電源供電
技術規格
光接口
|
接口類型 |
SFP |
光纖模式 |
單模（可選多模） |
|
速率 |
2.5Gbps |
波長 |
1310/1490/1550 |
|
發光功率 |
-1~-10dB |
接收機靈敏度 |
優于-24dBm |
E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
模式 |
透傳 |
以太網
|
傳輸速率 |
10M或100M或1000M |
|
|
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
電源及功耗
|
供電方式 |
DC-48V/AC220V |
整機功耗 |
≤40W |
環境條件
|
工作溫度 |
-20oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
應用示例
應用一、點對點應用模式
應用二、鏈網應用模式

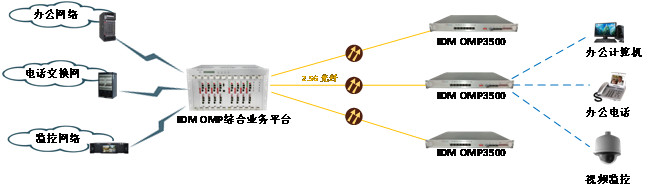

應用三、集中型點對多點應用模式
此種組網方式，簡化中心機房配置及管理。一個集中性IDM-OMP設備能夠下掛9個IDM-OMP3500設備。

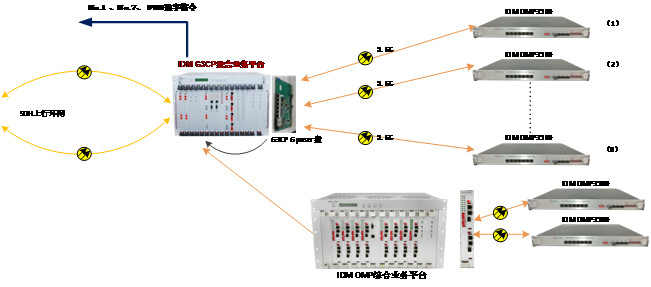

應用四、IDM OMP和IDM G3CP與各種寬帶光纖接入設備的混合模式
