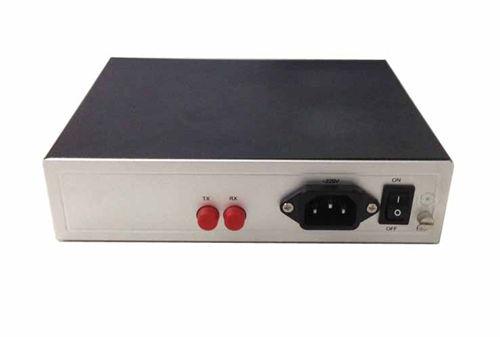

IDM-NT008臺式8路電話光端機
概述：
IDM-NT008綜合業務光纖接入設備是我公司采用專用大規模集成電路設計的綜合業務傳輸復用設備之一。IDM-NT008通過光纖傳輸介質完成用戶終端設備之間或用戶終端設備與公用電話交換網的連接。
IDM-NT008設備將話音和數據業務延伸到各用戶區域，實現越界放號，起到代替偏遠小局，緩建交換局的作用；或者在市區內解決雙絞線在頻帶與傳輸距離的制約，擴大交換局的服務范圍。
指示燈說明
|
指示燈名稱
|
定義
|
狀態說明
|
|
1
|
第一路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
2
|
第二路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
3
|
第三路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
4
|
第四路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
5
|
第五路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
6
|
第六路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
7
|
第七路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
8/ALM
|
第八路電話指示
|
常亮：電話占用；閃亮：振鈴；滅：通道空閑
|
|
光纖告警
|
閃亮：光纖告警；正常工作：滅
|
表1-1
電話接口線序
|
接口名稱
|
8P8C RJ45針腳
|
定義
|
|
P1-P4
|
4 5
|
第一路
|
|
3 6
|
第二路
|
表1-2
FXO、FXS接口
|
音頻范圍
|
300Hz～3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
25mA/路
|
光纖連接
光纖接入端分為TX，RX。接口類型有三種，請根據光纜的接頭類型在訂貨時特殊說明。如無特殊說明一般配置為FC口。傳輸距離一般配置為30~40公里。
TX接對端的RX，RX接對端的TX。當對端設備加電并且光纖連接好時，設備的8/ALM綠燈處于不亮的狀態。如果8/ALM指示燈閃亮則表示光纖有問題，請重新檢查光纖連接。
電話不通
1、 檢查局遠端設備有無裝反，局端接程控交換機，遠端接電話機。
2、 檢查業務接口線序有無錯誤。
3、 檢查光纖鏈路，兩端設備8/ALM指示燈常滅視為光纖正常。
4、 檢查電話機是否完好。
