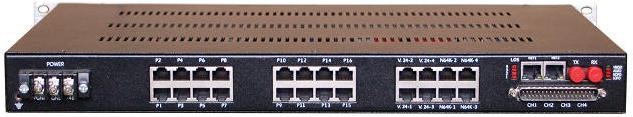

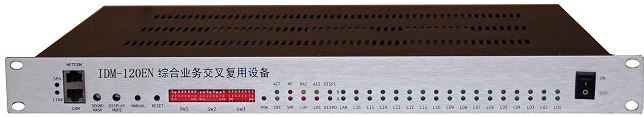

IDM-120EN綜合業務交叉復用設備

概述：

    IDM-120EN綜合業務交叉復用設備是采用專用的大規模集成電路，通過光纖傳輸提供基于光纖的線速100M以太網接口和8個E1接口，其中4個E1用于交叉復用，另外4個E1用于透明傳輸，完成2-4路光信號處理的光纖復用設備。采用19英寸1U標準機箱，15個通用插槽，2個擴展插槽�？梢蕴峁�30路64K+8路n×64K用戶接口，可以根據需要任意配置20多種接口卡。從而完成寬帶、窄帶業務在E1或光纖上的復用，成為PCM復用、以太網接入的多業務綜合平臺；IDM-120E提供的38路用戶接口業務可以在4個E1方向上傳輸。與IDM-240系列、IDM-120系列、IDM-30系列、mini系列可以任意地組成各種網絡，鏈型網、星型網、樹型網等綜合網絡。

主要特點：

◆  靈活的光纖復用
    可提供最多4路E1的透明傳輸，4路E1交叉連接，同時提供1-2個共享線速100M以太網通道，以太網接口具有數據幀的過濾功能和MAC地址自動學習功能；光纖速率為155Mbps，傳輸距離不低于40Km，可選SC/FC/ST接口，支持單纖傳輸模式；
◆　高集成度
    可在一個1U機框中提供38路用戶接口，可選配20多種業務，4E1交叉處理目前為集成度最高的產品。
◆  多功能接口靈活配置
    內置4路多時隙卡通道�？梢圆褰觧×64K帶寬的V.35卡和10BASE-T卡，多時隙卡通道，也可用于提供高速率的異步RS232或RS485接口。其V.35卡可以工作于DTE和DCE方式，可以提供價格低廉的V.35、10Base-T等多時隙用戶接口卡；可內置以太網交換板，將其中一個以太網接口接入到4組100M以太網接口上。
◆  用戶接口豐富，接入方式靈活
    IDM-120EN采用獨立的用戶模塊設計，有多種話音及數據接口可以選配64K同向、V.24/V.28（RS232/RS485）、V.35（n×64K）、10Base-T、極性翻轉和來電顯示電話(FXO、FXS)、磁石、2100Hz載波磁 石、熱線、載波、EM2/4線音頻、高保真音頻、基帶中繼接口卡、一號信令卡、電話交換卡等30幾種用戶接口，并能根據用戶需要任意變換，大容量高集成度設計可以滿足用戶多種需求。
◆  具備兩級時隙交叉連接功能
    內置128時隙的交叉連接矩陣�？梢詫崿F(xiàn)用戶到用戶、用戶到線路、線路到線路的數據和信令交叉互聯。因此本機也可以作為4個E1的時隙交叉連接設備使用。
◆  多種時鐘模式
可以設置為主時鐘、外時鐘、線路時鐘、用戶時鐘多種時鐘方式，可設定為交換機接口或用戶接口，局遠兼容。
◆  具有靈活組網能力
    提供四個傳輸方向的光纖線路收發，可與IDM-240系列、IDM-120系列、IDM-30系列、IDM-mini系列結合使用，用戶可以根據不同的容量要求和應用場合自由選擇，組網靈活、經濟可靠。
◆  網管功能
    擁有簡潔完善的網管功能。可以對設備進行配置、查詢、故障統計管理等，網管接口有RS232和RS485兩種形式，采用RS485時可以同時級連多臺設備，同時具有機架告警輸出。
◆  完善的監控告警功能
    主機在E1狀態發生改變時可以發出聲音告警；面板指示燈可以顯示具體的告警狀態；同時設備能夠輸出機架告警信息；網管系統可以隨時監控設備狀態。
◆  雙電源雙鈴流備份
    選用雙電源、雙鈴流模塊。使電源處于半功率模式，可以延長電源的使用壽命。同時在一個模塊損壞時，仍能正常工作。

典型應用：

 電力、公安、金融、學校等系統語音、數據、視頻監控等專線接入
 住宅小區/智能大廈寬、窄帶綜合業務接入
 電信、網通、聯通數據網延伸
