IDM GP2400-8E1-30超寬帶綜合業務光纖復用設備
一、 概述
IDM GP2400-8E1-30超寬帶綜合業務光纖復用設備我公司采用大規模集成電路設計的PCM綜合業務傳輸設備系列之一，該設備利用標準的光纖傳輸通道（G.703標準），采用PCM30/31制式，可以提供雙纖互備份，直接提供電話業務接口、線速100M、1000M以太網、E1等多種用戶接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求。
二、 產品特性
Ø
Ø
Ø 提供標準定義的30路電話業務接口；
Ø 提供2個獨立物理隔離的線速1000M以太網接口；
Ø 提供4個獨立物理隔離的線速100M以太網接口；
Ø 提供8組E1接口支持透?jìng)髂Ｊ剑?/span>
Ø 提供標準的SNMP網管接口；
Ø 擁有完善的功能控制開關和告警指示功能；
Ø 兩個可插拔的電源模塊，可以提供~220V和-48V電源。
三、 技術規格
光接口
|
接口類型 |
SFP |
光纖模式 |
單模(可選多模) |
|
光纖速率 |
2.5G |
波長 |
1310nm/1550nm |
|
發光功率 |
-1~-3dBm |
接收機靈敏度 |
優于-24dBm |
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
模式 |
透?jìng)?/span> |
以太網
|
接口類型 |
RJ45 |
傳輸速率 |
|
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
電源及功耗
|
供電方式 |
DC-48V /AC 220V/雙電源 |
整機功耗 |
≤100W |
環境條件
|
工作溫度 |
0ºC～40ºC |
濕度 |
≤90%（無凝結狀態） |
四、 應用示例

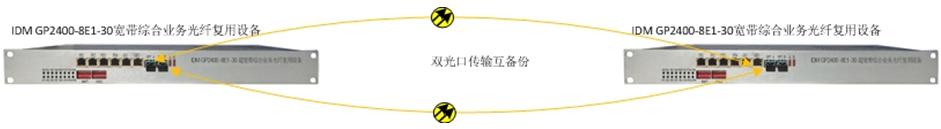

應用一、點對點應用模式

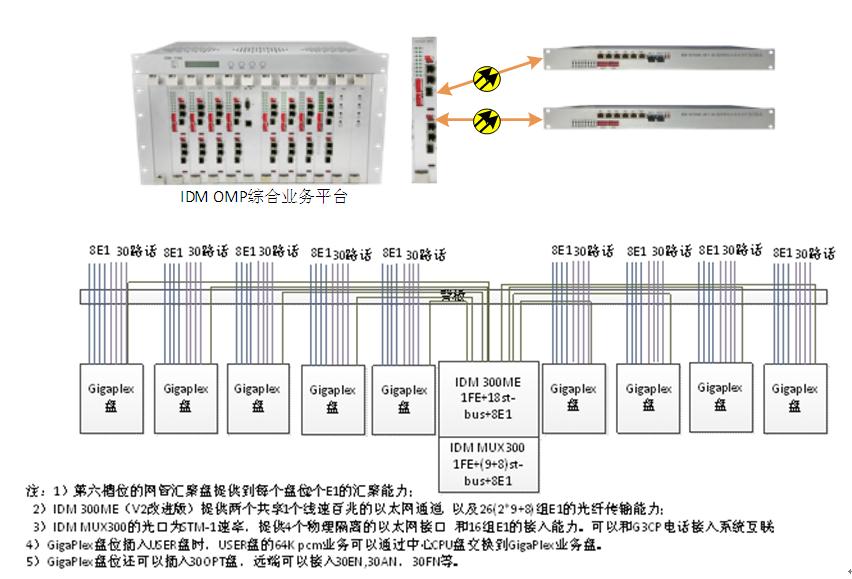

應用二、集中型點對多點應用模式

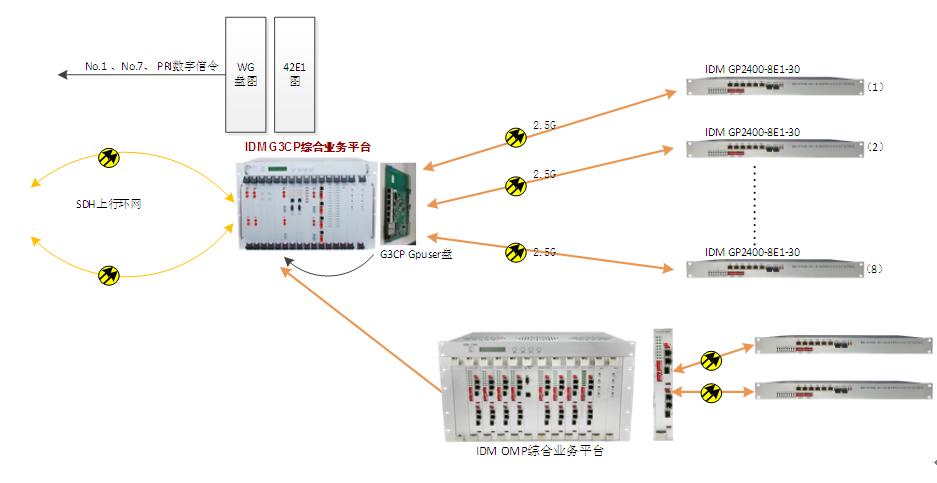

應用三、IDM OMP和IDM G3CP與各種寬帶光纖接入設備的混合模式
