IDM RG-3200音視頻融合通信主機

一 概述

IDM RG3200音頻融合調度機是北京瑞光極遠開發設計的基于PBX/IPPBX融合通信設備，廣泛應用于電信運營商、政府、行業、大中型企業用戶精心打造的，功能強大的。產品采用先進的數字集成電路、高集成優化結構及PBX/IPPBX通信技術設計而成�？刹渴鹪谄髽I(yè)側或運營商機房，為用戶提供音視頻融合一體的綜合解決方案。

系統采用模塊化設計、板卡組裝方式，支持PRI、NO.1、NO.7、SIP/H.323各種信令方式，可連接傳統PSTN網絡和運營商VOIP軟交換平臺，可基于TDM網絡和IP網絡實現語音、傳真、數據的傳輸，實現安全高效的企業內部音視頻融合通信。

二 結構說明

IDM MCC設備面板：

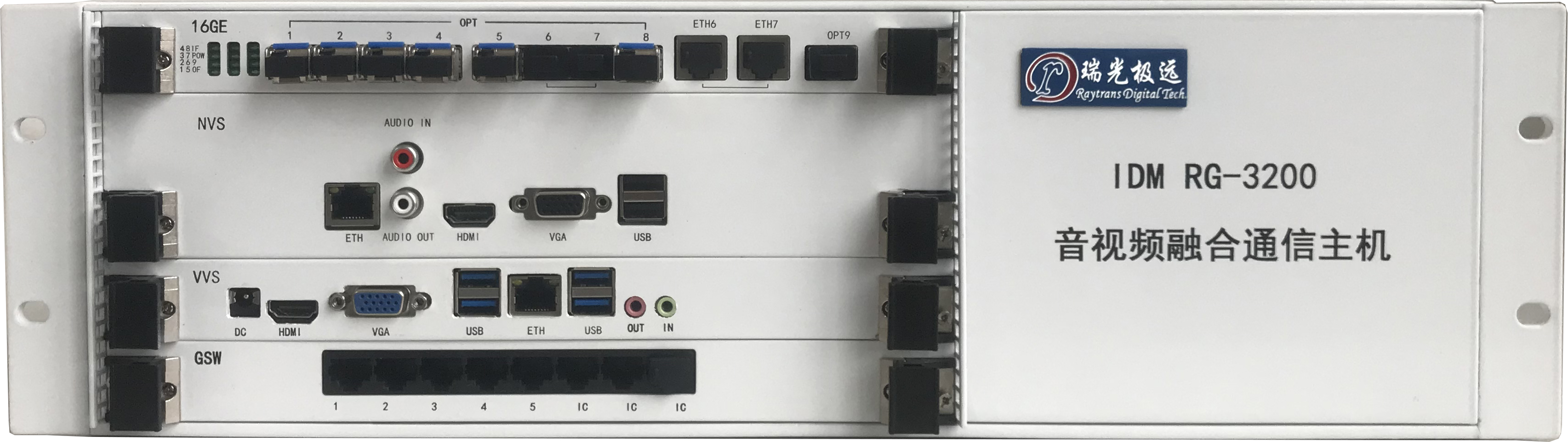

圖1.前面板示意圖

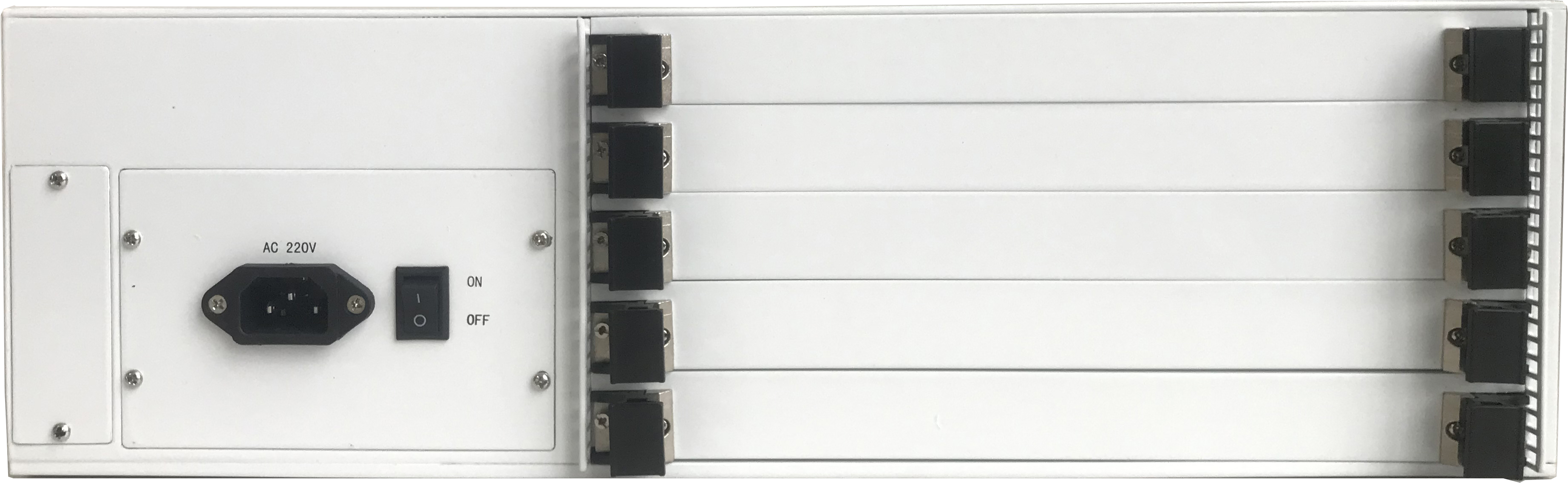

圖2.后面板示意圖

三 設備功能

(1). 機架式，≥至強四核，≥4G DDR3，≥1T，220V單電源，千兆網卡；

(2). 協議支持：SIP2.0/TFTP/FTP/SNMP/TELNET/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(3). 軟件平臺HFT的架構須滿足“云、管、端”架構，便于后期由服務器遷移至云端；交換系統軟件采用LINUX系統；具備融合指揮調度軟件、融合通信服務軟件、發布服務軟件、會商服務軟件等模塊；系統軟件最大支持100路并發通信，支持最大500用戶注冊；支持多機級聯； 根據用戶需求，選配并發路數和用戶注冊數。

(4). 支持與語音指揮子系統接口、寬帶集群子系統接口、視頻會議系統接口、視頻監控系統接口、單兵系統接口、應急預案系統接口、GIS系統接口、LED顯示系統、其他系統聯動接口；實現對各子系統的集中統一管理和操控；

(5). 可根據子系統提供的接口進行定制化開發；具備雙機備份能力；

(6). 具備融合通信功能，寬帶集群功能，發布服務功能，電子傳真功能，短信服務功能，視頻服務功能，語音會商服務功能，視頻會商服務功能，融合指揮調度功能（即具備對各類語音終端、寬帶集群終端、信息發布、視頻監控、視頻會議、GIS等系統信息資源的接入與集中管理功能、統一調用，實現語音、視頻、數據媒體流融合指揮調度服務）。

(7). 支持融合語音調度功能、基本對講功能、電話會議功能、視頻調度功能等調度功能；支持提供SIP中繼功能，實現與第三方系統的對接；支持GIS調度功能：直接點擊呼叫、直接點擊視頻查看、圈選呼叫、運動軌跡記錄/查詢等。

(8). 調度臺界面具有創建/修改/撤銷會場、向會場中添加成員、開放/禁止發言、踢出會場、會場鎖定、結束會議、會場廣播/廣播結束、會場錄音等基本的會議功能；

(9). 支持與視頻會議系統的互聯，調度會議可作為原有視頻會議的延伸和備份，當視頻會議受到客觀條件限制無法召開時，支持將用戶普通固定電話、手機等加入到音頻會議中。

四 設備關鍵業務板卡

4.1 調度服務主控板(MAIN)

(1). 協議支持：SIP2.0/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(2). 軟件平臺HFT的架構須滿足“云、管、端”架構，便于后期由服務器遷移至云端；交換系統軟件采用LINUX系統；具備融合指揮調度軟件、融合通信服務軟件、發布服務軟件、會商服務軟件等模塊；系統軟件最大支持100路并發通信，支持最大500用戶注冊；支持多機級聯； 根據用戶需求，選配并發路數和用戶注冊數。

4.2 環路中繼板(8FXO)

(1). 單板最大可提供8路環路中繼接口，支持8FXO接口；

(2). 支持來顯檢測：FSK、DTMF；

(3). 支持G.711、G.726、G.729a/b、G.723、iLBC等音頻編解碼。

4.3 環路中繼板(8FXS)

(1). 單板最大可提供8路環路中繼接口，支持8FXS接口；

(2). 支持來顯檢測：FSK、DTMF；

(3). 支持G.711、G.726、G.729a/b、G.723、iLBC等音頻編解碼。

4.4 集群接入板(4AU)

(1). 支持4路集群接口，支持350M、300M、800M、短波超短波等集群系統接入，實現集群系統與公網手機，IP電話，無線集群，移動APP之間的語音互通；

(2). 支持語音激活檢測技術。

4.5 音頻接入板(4EM)

(1). 支持4路音頻接口，每一路接口對應一個音箱系統（調音臺）、麥克風、會議終端等語音接口，可以將該音箱系統（調音臺）等接口語音接入到IP通信系統中，實現音箱系統（調音臺）與公網手機，IP電話，無線集群，移動APP之間的語音互通；

(2). 支持語音激活檢測技術。

4.6 16GE千兆以太網匯聚交換盤

4.6.1 功能介紹

(1). 整盤提供16個千兆以太網交換；

(2). 前面板提供7個SFP千兆光口+2光/電 comb接口；

(3). 對背板方向提供8個千兆；匯聚各個插盤過來的千兆以太網網絡；

(4). 對3U 插盤背板方向，提供1個千兆以太網；

4.6.2 面板說明

4.7 GSW千兆以太網交換盤

4.7.1 功能介紹

(1). 整盤提供8個千兆以太網交換；

(2). 前面板提供5個10M100M/1000M電接口；

(3). 對背板方向提供1個千兆；接入16GE匯聚盤；

4.7.2 面板說明

4.8 NVS視頻處理盤

4.8.1 功能介紹

(1). 可接駁符合ONVIF、RTSP標準的眾多主流廠商的網絡攝像機；

(2). 支持H.265高效視頻編碼碼流，支持H.265、H.264 IP設備混合接入；

(3). 最大支持600萬像素高清網絡視頻的預覽、存儲與回放；

(4). 支持HDMI與VGA同源輸出，HDMI支持4K超高清輸出，VGA支持高清1080p顯示輸出；

n  HDMI分辨率：3840x2160/30Hz(4K)，2560x1440/60Hz(2K)，1920×1080/60Hz，1600×1200/60Hz，1280×1024/60Hz，1280×720/60H；

n  VGA分辨率：1920*1080/60Hz，1600×1200/60Hz，1280*1024/60Hz，1280*720/60Hz。

(5). 支持全自動配置以及IPC一鍵添加，快速完成設備初始化；

4.8.2 面板說明

4.9 VVS音視頻處理交換盤

4.9.1 功能介紹

(1). 協議支持：SIP2.0/TFTP/FTP/SNMP/TELNET/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(2). 軟件平臺HFT的架構須滿足“云、管、端”架構，便于后期由服務器遷移至云端；交換系統軟件采用LINUX系統；具備融合指揮調度軟件、融合通信服務軟件、發布服務軟件、會商服務軟件等模塊；系統軟件最大支持100路并發通信，支持最大500用戶注冊；支持多機級聯； 根據用戶需求，選配并發路數和用戶注冊數。

(3). 支持與語音指揮子系統接口、寬帶集群子系統接口、視頻會議系統接口、視頻監控系統接口、單兵系統接口、應急預案系統接口、GIS系統接口、LED顯示系統、其他系統聯動接口；實現對各子系統的集中統一管理和操控；

(4). 可根據子系統提供的接口進行定制化開發；具備雙機備份能力；

(5). 具備融合通信功能，寬帶集群功能，發布服務功能，電子傳真功能，短信服務功能，視頻服務功能，語音會商服務功能，視頻會商服務功能，融合指揮調度功能（即具備對各類語音終端、寬帶集群終端、信息發布、視頻監控、視頻會議、GIS等系統信息資源的接入與集中管理功能、統一調用，實現語音、視頻、數據媒體流融合指揮調度服務）。

(6). 支持融合語音調度功能、基本對講功能、電話會議功能、視頻調度功能等調度功能；支持提供SIP中繼功能，實現與第三方系統的對接；支持GIS調度功能：直接點擊呼叫、直接點擊視頻查看、圈選呼叫、運動軌跡記錄/查詢等。

(7). 調度臺界面具有創建/修改/撤銷會場、向會場中添加成員、開放/禁止發言、踢出會場、會場鎖定、結束會議、會場廣播/廣播結束、會場錄音等基本的會議功能；

(8). 支持與視頻會議系統的互聯，調度會議可作為原有視頻會議的延伸和備份，當視頻會議受到客觀條件限制無法召開時，支持將用戶普通固定電話、手機等加入到音頻會議中。

4.9.2 面板說明

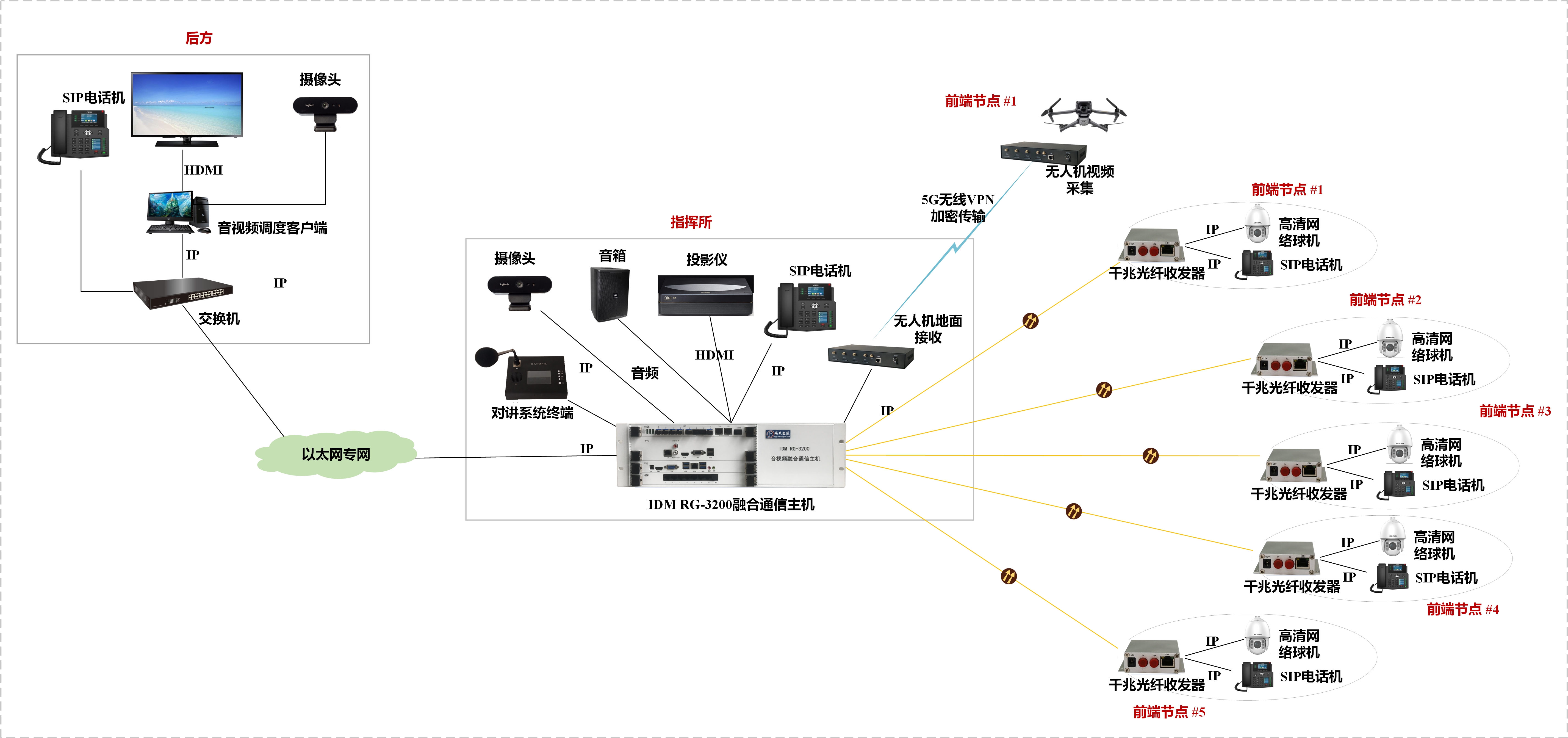

五 設備典型應用

六 設備安裝
