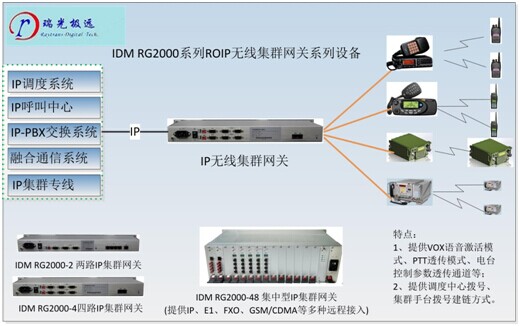

IDM RG2000系列 ROIP無線集群對講網關系列產品

功能介紹：

集群對講發展時間長，多數使用單位都具有完善的無線網絡覆蓋。目前使用的行業和單位眾多，擴容時需要考慮原來設備的兼容性。不足之處是通信方式單一，側重于集群對講。

集群對講網關是一款功能強大的語音接入設備，方便將對講集群系統與電話系統進行整合，用戶可以方便的通過電話呼叫對講機，也可以使用對講機撥打電話，系統支持傳統的PSTN電話線路和基于　SIP的VOIP電話線路，部署和使用都很方便，可達到即插即用。配合速可達多年來在多方語音領域的經驗，開發的語音算法，使得其通話效果高于目前市面上同類產品。

集群對講網關采用電信級產品設計方案，有著強大組網能力和聲音處理能力，采用微電腦芯片技術及電子開關技術，各路控制相互獨立，切入、切出音頻信號操作靈敏，可實現2路、4路（1U設備）、48路（3U設備）對講同時接入。采用DB9插頭，6U設備配置RJ45插頭，配置專業對講機控制線纜。

集群對講網關部署靈活簡單，簡單連線即可使用。支持PSTN、SIP，兼容多型號手臺、電臺。標準19英寸機架安裝，安全可靠。

設備支持普通電話和IP接口（內置IAD），可接入PBX用戶線，電信局用戶線，模擬用戶網關IAD等設備。并可支持各大公司的IP-PBX、軟交換、SIP服務器的SIP應用。并可于廣大調度指揮系統無縫對接。

IDM MCC為基于IP網絡的下一代調度通信系統，從管理、使用、部署、維護等方面全方位滿足用戶的智能化指揮調度的通信需求。由于發展時間短，IDM MCC更多側重于傳輸、接入、以及異形網絡的互聯互通，有線網絡上的應用，在無線網絡通信方面不如集群系統應用范圍廣；

通過網關將IDM MCC多媒體調度與無線集群進行集成互聯，可以充分發揮兩個系統的優勢，形成一套有線無線結合、覆蓋范圍廣、通信方式豐富、使用靈活方便、管理維護簡單的指揮調度通信系統，滿足用戶從傳統通信向智能通信升級的需求，并能夠保護用戶原有的投資。



集群網關實現集群互聯互通，包括模擬集群、TETRA、GOTA等傳統集群對講系統與新型IP網絡對講語音網關設備。能夠?qū)崿F(xiàn)連接專業的PTT系統和傳統集群系統（iDEN,TETRA,GOTA,模擬對講等）、不同頻段的集群系統、數字集群與模擬集群系統之間互聯互通，無區域和集群個數限制，實現跨段跨網進行互通，組網方式靈活，工程實施簡單。

通過對講網關可以在全國或全球范圍內通過手機、電話、和任何傳統的語音對講系統進行互相呼叫。通過集群對講語音網關，可以使手機對講系統、數字集群系統（如TETRA、GOTA)、模擬集群系統、常規頻段電臺對講輕松接入CDMA、GPRS、WIFI、業務專網、局域網、互聯網，實現遠距離的無線對講通訊融合在一起。

它要解決的主要問題是實時性和PTT信號的無錯誤傳輸，從而解決無線電傳輸中受發射功率、天線靈敏度等約束傳輸距離的難題，不但實現了超長距離無中繼互聯的目的，同時可以組成小功率分布式對講機信號覆蓋系統。通過IP網絡，完成小功率超遠距離跨區域的無線電信號互聯，典型的應用有跨市區、跨省的公安部門無線指揮調度、大企業南北分部之間的無線通信、大范圍礦場的統一無線指揮調度等。RoIP技術在近距離的應用，可以通過局域網完成小功率的小區無線電信號覆蓋，革新了傳統大功率中繼臺的無線電信號覆蓋解決方案。





1、應用環境：

廣泛應用于公安、武警、消防、軍隊、人防、工礦企業、林業、石油、電力、政府、公共安全、交通運輸、大型企事業單位、酒店、物業、安保等，實現應急處置的快速反應，多種通訊手段的融合通訊。

地鐵公司各地鐵站對講機信號聯網覆蓋

油田、礦山各區域?qū)χv系統聯網覆蓋

森林防火大范圍對講系統聯網覆蓋

鐵路隧道長距離信號延伸

大型賽事各體育場館統一指揮調度

高速公路無線電信號延伸

物流公司各網點統一調度

大型商業樓宇大廈、購物廣場、地下停車場對講系統覆蓋

大型物業小區樓宇、地下停車場對講機系統覆蓋

治安聯防、城管等跨區域巡邏

高鐵、高速建設工地



2、應用模式：

異地互聯；

異形網絡互連，有線網、無線與集群網、移動通信網GSM/CDMA、IP網；

不同制式集群互聯，數字集群、模擬集群；

可做集群中繼、差轉臺使用。



3、特點：

多類型電臺支持

標準PSTN電話交換機支持

語音延時調節

無線電臺主動撥號

強制掛斷

軟件參數配置

外接有線對講終端手咪、音箱

不改變電臺使用方式

無與倫比的噪音消除技術

多種撥號、收號規則配置

多路電話(SIP、PSTN)接入處理能力

自適應VOX（語音激活），靈敏度可調

輸入輸出音量可調

COR、PTT有效信號可用戶設置





4、參數

· VoIP協議支持：SIP
· 音頻輸入：非平衡600 ohms,-26dBm 至+12dBm 電平；100Hz 至1500Hz
· 音頻輸出：非平衡600 ohms，-26dBm 至+12dBm電平，100Hz 至1500Hz
· 語音編碼：G.711A、G.711μ、G.729、G.723、GSM610、iLBC、Speex等
· DTMF：RFC～2833，InBand
· 編程控制：HTTP、串口
· 網絡接口：10/100M，RJ45
· 端口數量：2/4/8
· 電臺：DB～9 Female



5、配置：

Web用戶管理界面

支持英文和簡體中文

HTTP方式在線升級

配置文件備份和恢復

診斷工具：ping, tracer, DNS lookup，SIP路由追蹤

全面告警及事件記錄



6、原理：

無線集群網關將調度系統與無線系統進行互聯，實現有線網絡與無線網絡的互通;

無線集群網關的IP側通過以太網口連接到IP網絡中，作為調度系統的終端注冊到調度系統;

無線側作為無線集群系統的終端，通過電臺中繼電路連接到無線集群系統中；

對于無線集群和SIP網絡，無線集群網關都相當于一個終端，其有獨立的廣播頻道和分機號；

集群網關可以作為一個終端向NGN網絡的SIP Server注冊；

無線集群可以通過PTT鍵或DTMF撥號呼叫集群網關的一個終端電話號碼，也可以對應一個對講組和會議組；

有線電話呼叫集群網關號碼可以接通與集群網關同頻段的集群對講設備；

不同制式的集群通過集群網關可以實現對講互通；

支持有線、無線混合的多級別話權搶占；

使用過程中，一個集群網關對應一個無線頻道，可以將同頻道對講系統接入到IP通信系統中；

可以將各種制式的數字集群、模擬集群介入到IP通信系統中；

通過其他轉換網關，無線集群可與固定電話、有線對講、GSM/CDMA等終端互通；

具備350M集群接口、800M集群接口、VHF常規通信接口、UHF常規通信接口、TETRA接口。



7、支持標準：

Radio Specifications

Radio RX Input: Balanced Hi-Z;accepts signals from -30 to +11 dBm, 10 to 3600 Hz

Radio Unsquelch Detection: Hardwired COR input line, DSP-based VOX or VMR

Radio TX Audio Output: Unbalanced Lo-Z; adjustable from -30 to +11 dBm, 10 to 3350Hz

Radio Transmit Control: Open drain PTT signal; with max sink current of 100 mA, max open circuit voltage of 60 VDC

Network Specifications

RFC 3261: SIP: Session Initiation Protocol

RFC 2976: The SIP INFO Method

RFC 3515: The Session Initiation Protocol (SIP) Refer Method

RFC 2327: SDP: Session Description Protocol

RFC 3264: An offer/answer model with Session Description Protocol (SDP)

RFC 1889: RTP: A transport protocol for real-time applications

RFC 1890: RTP protocol for audio and video conferences with minimal control

SIP Support Vocoders: GSM and G711u
