IDM MUX180綜合業務交叉復用設備
IDM MUX180綜合業務交叉復用設備是一個集64K窄帶業務接入、PCM復用、64K時隙交叉連接、SDH光傳輸于一體的綜合業務復用平臺。
IDM MUX180設備主要用于數據通信網絡中接入層的業務接入和交叉。具備完整的同步定時功能，提供最多24路E1通道中64K級的無阻塞交叉連接，同時可提供180路64K業務，包括電話、磁石電話、共電電話和V.24等數據業務。

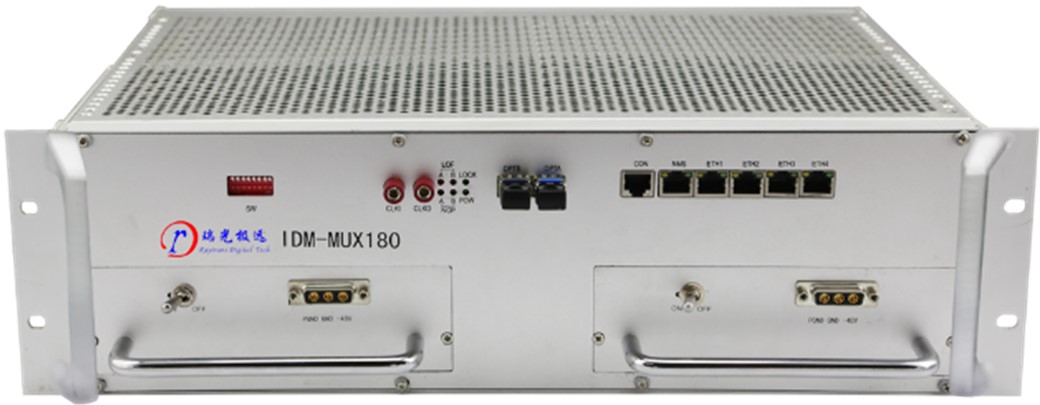

圖1 IDM MUX180設備前面板示意圖
二. 產品特性
Ø 采用
Ø 兩個SFP類型STM-4/1光接口，支持SDH環網、鏈網，支路1+1通道保護；
Ø 提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
Ø 可提供最多24路E1的64K時隙無阻塞交叉；
Ø 最多支持180路64K時隙業務的接入；
Ø 可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
Ø 提供5合一2線音頻卡：3U-8MVOICE；每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
Ø 可插入雷達數據接入盤，單盤提供4路雷達數據業務接口，支持同步和異步工作模式，同步模式下傳輸速率支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，異步模式下傳輸速率最高支持38.4kbps，38.4kbps以下速率自適應；
Ø 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
Ø 提供17個用戶槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和
Ø 可以插入3UMPCONV用戶光口擴展盤、WG300信令交換盤；
Ø 標準機型無中繼傳輸距離為
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
三. 技術規格
光接口
|
接口類型 |
SFP |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
155.52Mbps/155.52Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
|
||
E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
20mA/路 |
EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
磁石接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
雷達數據接口
|
工作方式 |
異步模式 |
同步模式 |
|
傳輸速率 |
傳輸速率最高支持38.4kbps，38.4kbps以下速率自適應。 |
支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps。 |
|
電氣特點 |
符合CCITT V.28協議 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤90W |
環境條件
|
工作溫度 |
-20oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
482×309×132(mm) |
四. 應用示例

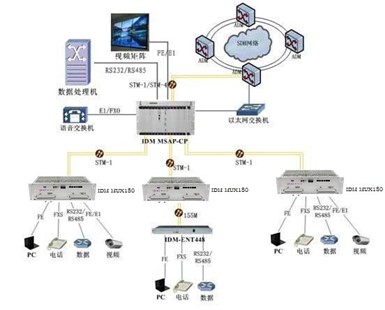

圖2 星型網絡應用示意圖
IDM MUX180可以與其他SDH設備組成星型網絡，向用戶提供電話、數據、IP、視頻業務。
