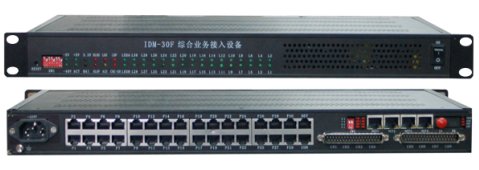

PCM設備 IDM-30F/30FN2綜合業務復用設備
概述：
IDM-30F系列綜合業務復用設備采用19英寸1U標準機箱，傳輸速率為155M，支持4個可劃分VLAN的共享線速100M以太網通道和8組透傳 E1通道的同時，可以任意配置20多種接口卡，業務接口卡。
IDM-30FN2提供2組光接口，適用與點對點及鏈網拓?fù)渚W(wǎng)絡結構。在一根光纖線路資源下，可為8個用戶節點提供語音數據。每個節點可配置30路64K業務，采用總線型或點對點形式配置，整條光纖鏈路上的所有節點共享線速100M以太網接口。
產品特性：
支持多種語音、數據、視頻業務接入；
RJ45用戶接口設計，安裝維護簡單；
奈奎斯特頻率信號系統采樣；
強大的聲光告警功能；
完善的監測功能可及時判斷線路運行情況；
提供4組共享線速100M以太網接口和8組透傳E1接口；
可接入30個64K或NÍ64K語音、數據、視頻用戶接口
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
155M/155M |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-2~-11dBm |
接收靈敏度 |
優于-36dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×2.048Kbps（N≤30） |
|
標準協議 |
支持IEEE802.3u |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
N×64Kbps（N=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤50W |
環境條件
|
工作溫度 |
0ºC--40ºC |
相對濕度 |
≤90%（無凝結） |
產品尺寸
|
長度*深度*高度 |
495Í307Í47(mm) |

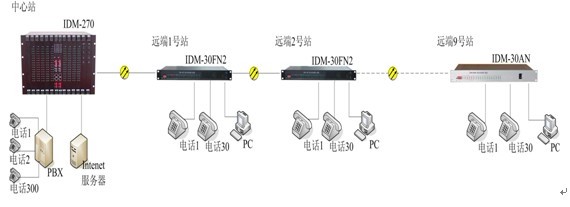

應用示例:
