PCM設備 IDM DXC5000時隙交叉設備
一、 概述
IDM DXC5000時隙交叉設備是我公司采用專用大規模集成電路設計的PCM時隙交叉連接設備之一。通過2M傳輸介質完成用戶終端設備之間或用戶終端設備與公用電話交換網的連接。
該設備可利用8路標準的E1傳輸通道（G.703標準），采用PCM30/31制式，直接提供語音、數據、圖像等多種用戶接口。同時具有8組E1之間、以及所有用戶接口之間的時隙無阻塞交叉連接設備。同時該設備具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。
可通過主控盤的8個E1擴展240路語音接口數量、重點單元可以采用雙盤互備份。

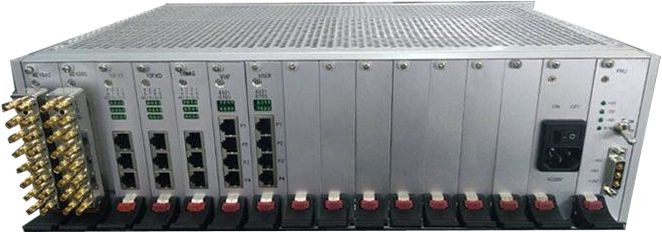

IDM DXC5000時隙交叉設備圖片
二、 產品特性
Ø 19英寸3U標準機箱，2個電源盤槽位，2個主控盤槽位和12個業務槽位；
Ø 雙48V電源，支持1+1熱備份；
Ø DXC主控盤提供8路E1接口，支持雙主控互備份；
Ø DXC主控盤提供用戶接口的接入和管理、數據和信令交叉連接、系統同步和設備組網控制與管理；
Ø 提供齊全的64K及N*64K接口，業務種類和數量可在機框內任意配置，每槽位可出8路或10路64K業務；
Ø 支持FXS/FXO、磁石、2/4線EM、RS232/RS422/RS485、GSM/CDMA業務。
三、 技術規格
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網
|
傳輸速率
|
N×VC12（N≤50）
|
|
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
DC 12V
|
整機功耗
|
≤120W
|
環境條件
|
工作溫度
|
-20oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
四、 應用示例
IDM DXC5000業務接入示意圖
IDM DXC5000 E1傳輸主備保護應用示意圖
