PCM設備 IDM-240綜合業務交叉復用設備

概述：

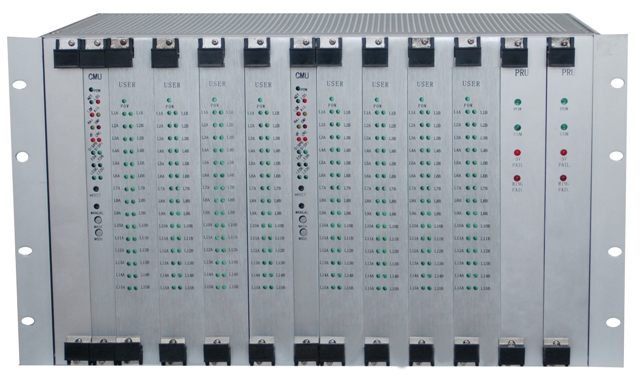

        IDM-240綜合業務交叉復用設備是采用專用的大規模集成電路，完成最大8個E1信號處理的PCM復用設備。采用19英寸6U標準機箱，13個插槽（2個CMU槽、8個USER槽、2個PRU槽、1個擴展槽）�？梢蕴峁�240個用戶接口，用戶盤可以根據需要任意配置20多種接口卡。同時也能在多功能槽位處插入PDH光接口模塊，從而完成寬帶、窄帶業務在E1或光纖上的復用，成為PCM復用、以太網接入的多業務綜合平臺；IDM-240提供的240路用戶接口業務可以在8個E1方向上傳輸。與IDM-120系列、IDM-30系列、IDM-mini系列可以任意地組成各種網絡，鏈型網、星型網、樹型網等綜合網絡。

主要特點：

◆  完美的模塊化設計
    在同一個機框中可以插入基于E1接口的交叉復用盤、基于光纖的寬帶（IP接口）和窄帶（E1接口）復用、基于E1接口的時隙交叉連接盤等。可根據相應的接口數量選配相應的復用盤數量，有效降低組網成本。
◆  接入容量大
    IDM-240共有2套E1接口復用處理盤（CMU）盤位、8張用戶盤（USER）盤位，每個用戶接口盤有15個用戶接口卡槽位，可插15塊用戶接口卡(通常每卡含2路64K接入業務)，整機可以同時處理8個2M業務，最大用戶接口容量為240路。
◆  用戶接口豐富，接入方式靈活
    IDM采用獨立的用戶模塊設計，有多種話音及數據接口可以選配64K同向、V.24/V.28（RS232/RS485）、V.35（n×64K）、10Base-T、極性翻轉和來電顯示電話(FXO、FXS)、磁石、2100Hz載波磁 石、熱線、載波、EM2/4線音頻、高保真音頻、基帶中繼接口卡、一號信令卡、電話交換卡等30幾種用戶接口，并能根據用戶需要任意變換，大容量高集成度設計可以滿足用戶多種需求。
◆  具備兩級時隙交叉連接功能
    一級交叉連接內部包含兩組256×256的全交叉矩陣，可以實現兩組4個2M即120個64K的全交叉連接。二級交叉連接內部包含1024*1024（即32個2M）的全交叉連接矩陣，可以根據用戶需求靈活配置業務連接模式，適合于中心站對應許多分中心的通信網絡結構。
◆  多種時鐘模式：
    可以設置為主時鐘、外時鐘、線路時鐘、用戶時鐘多種時鐘方式，可設定為交換機接口或用戶接口，局遠兼容。
◆  具有靈活組網能力
    IDM-240可與IDM-120系列、IDM-30系列、IDM-mini系列結合使用，用戶可以根據不同的容量要求和應用場合自由選擇，組網靈活、經濟可靠。
◆  網管功能
    IDM-240可以通過NetGuard 網管軟件實現對業務組網的智能化配置管理，可對各站時隙靈活調配，并可隨時對設備運行情況實時監控。
◆ 結構領先
    先進的機身散熱系統，機箱采用先進工藝，具有防電磁干擾屏蔽系統，可有效保障設備在復雜條件下正常運轉。
◆ 雙電源雙CMU熱備份
    可有效保障網絡正常運行。

典型應用：

 電力、公安、金融、學校等系統語音、數據、視頻監控等專線接入
 住宅小區/智能大廈寬、窄帶綜合業務接入
 電信、網通、聯通數據網延伸
 軍用多業務接入網建設
