PCM設備 IDM MAP8E1-30綜合業務交叉復用設備
概述
IDM MAP8E1-30綜合業務交叉復用設備是一個集64K窄帶業務接入、PCM復用、64K時隙交叉連接于一體的綜合業務平臺。
IDM MAP8E1-30設備主要用于數據通信網絡中接入層的業務接入和交叉。具備完整的同步定時功能，提供8路E1通道中64K級的無阻塞交叉連接，同時可提供30路64K業務，包括電話、磁石電話、共電電話和V.24等數據業務。

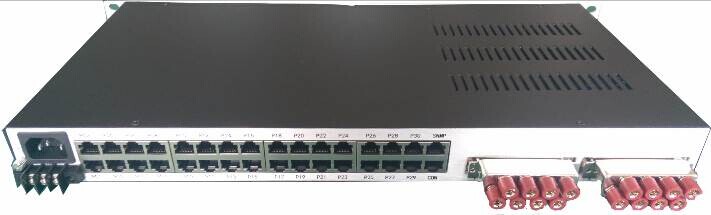

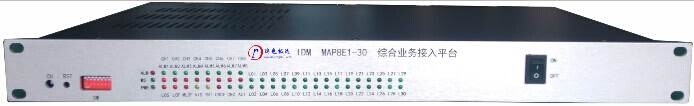

IDM MAP8E1-30綜合業務交叉復用設備圖片
產品特性
主機提供30路64K（或Nx64K）用戶窄帶業務接入；
主板上提供15個業務插卡槽位，每卡最多兩路業務；
話路接口可以是FXO局端自動電話、FXS遠端自動電話、MAG磁石電話；數據業務有V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K帶寬的V.35/V.36、以太網網橋；
可以提供串口網管或以太網SNMP網管；
可以提供提供交流220V電源，或直流-48V電源；
8組E1可以組成點對點、鏈網、星型網等結構。
技術規格
1) E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信令 |
隨路信令 |
2) 以太網(FE)
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
3) 以太網(GE)
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
4) FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
20mA/路 |
5) 同向64K接口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps
|
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準 |
|
6) EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
7) 磁石接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
8) V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
9) V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
10) 電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤150W |
11) 環境條件
|
工作溫度 |
-10oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
12) 產品尺寸
|
長度×深度×高度 |
482×309×44(mm) |
應用示例

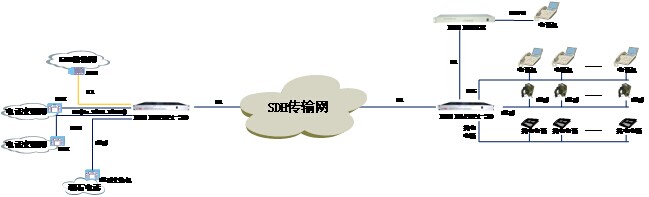

典型組網拓?fù)鋱D

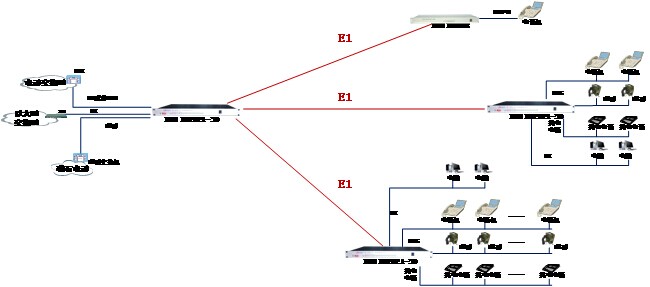

E1傳輸鏈路主備保護應用

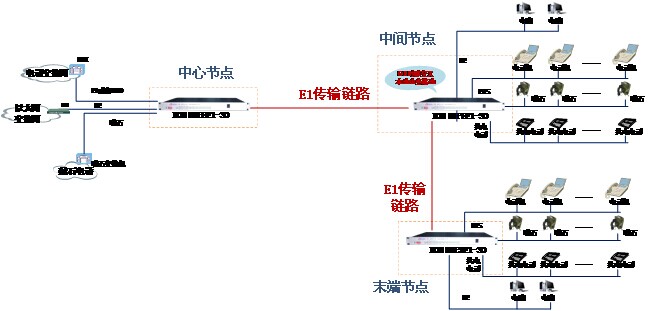

DXC時隙交叉功能應用
