多業務光傳輸系統雙網熱備系統

 1           概述

在一些重要的遠程調度控制場所（如地鐵、機場、軍隊），經常需要系統的可靠性很高，常常用到業務在2個以上網絡上傳輸，用戶終端能夠自動選擇正常的傳輸網絡和通道。這就需要我們提供一套業務自動切換系統，要求業務切換系統的可靠性高、可維護性強，并且能夠接收幾個網絡的網管獨立控制，也能夠工具業務接口狀態自動切換。因此要求切換設備盡可能少用有源器件，減少切換設備本身的故障率，并具有多網絡切換互鎖功能！

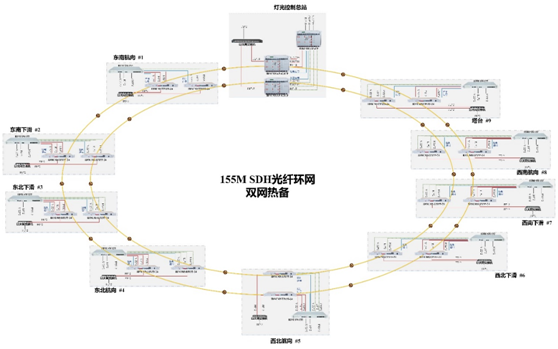

常見的增強系統可靠性的方法包括雙接口（如雙光口、或光電互備份）互備份、雙盤互備份、雙機互備份、雙網互備份。雙盤互備份多用于設備內部，如雙電源盤、雙主控盤等等；雙機互備份包括冷備份和熱備份；雙網備份至每個業務都要經過2個網絡傳輸，在接收端選優接收，通常需要用戶接口通過選優切換設備完成。

常見的用戶業務接口包括以太網接口、窄帶數據口、如、V.24/V.35/RS422/RS485,音頻接口、電話接口等，采用備份方式就是，雙接口互備份,雙盤互備份,雙機互備份,雙網互備份，要實現用戶口的選優切換和人工強制切換，不同類別接口有不同的處理方法。

對于雙接口互備份,雙盤互備份,雙機互備份,雙網互備份來說，以太網接口通常采用雙網絡同時傳輸同時接收的方法，當一個網絡故障時，帶寬自動減少一半。窄帶數據的切換通常是雙網同時發送相同的內容，在接收端自動接收第一個有數據的網絡數據。對于這些數據通道不考慮線路誤碼情況，當線路有誤碼時通過網管系統發出切換指令。對于語音通道，優先判斷信令狀態、在信令狀態相同時判斷是否有聲音數據，如果信令和數據都一樣，則優先選用默認網絡，通常這些判斷都是在數字線路上實現的。

2           備份切換機制

雙網熱備切換設備主要是對E1、電話以及V.22等業務實現熱備保護，當主環設備發生故障或者業務(E1、電話以及V.22)產生通道告警時，熱備切換設備根據監測到的告警狀態，自動切換相應通道業務到備環傳輸設備上。

當原主用設備故障解除或者業務(E1、電話以及V.22)通道告警消失時，可作為備用設備待用，以便下次故障切換使用。
