IDM MUX-3200寬窄帶一體化綜合業務復用解復用設備

一 產品簡介

IDM MUX-3200是一款19英寸3U機箱的模塊化綜合業務復用設備，便于安裝到機房或車輛中。采用TDM復用技術，信息延遲小，數據和話音傳輸時延固定，所有接入業務都占用物理隔離的獨立通道，信息安全保密，將各路數據、話音、視頻、網絡等寬帶和窄帶業務合稱為一路高速的數據流（可以是E1、V.35，傳輸帶寬），然后通過DDN專線、微波、衛星等通信鏈路進行雙向傳輸。便于與保密通信設備鏈接。

IDM MUX-3200干線傳輸接口可采用E1接口，也可采用V.35接口，V.35接口速率可達10Mbps，而且使用雙V.35接口互備份，可應用到高可靠性的通信傳輸環境中。

能夠提供的業務接口包括透傳的G.703 E1接口、多個物理隔離的網橋接口、HDMI音視頻編解碼器接口、同步/異步供EIA-232/EIA-422/ EIA-429接口。以及電話接口FXO、FXS、普通磁石接口、2100HZ磁石接口、EM二/四線音頻接口等。

設備自帶硬件消回聲電路，支持G.168協議，可以消除800ms內的傳輸延遲回聲。

產品自帶勤務電話調度系統，每臺設備提供2路勤務電話接口，支持勤務電話之間撥號；也支持調度臺對勤務電話的強拆、強插、轉移等調度業務；

提供數據、網絡、視頻和語音的點對點雙向傳輸、支持雙向放號。

可用于公安衛星通信、消防衛星通信、軍隊衛星通信微波通信等。用于衛星通信車、微波通信車輛改裝。

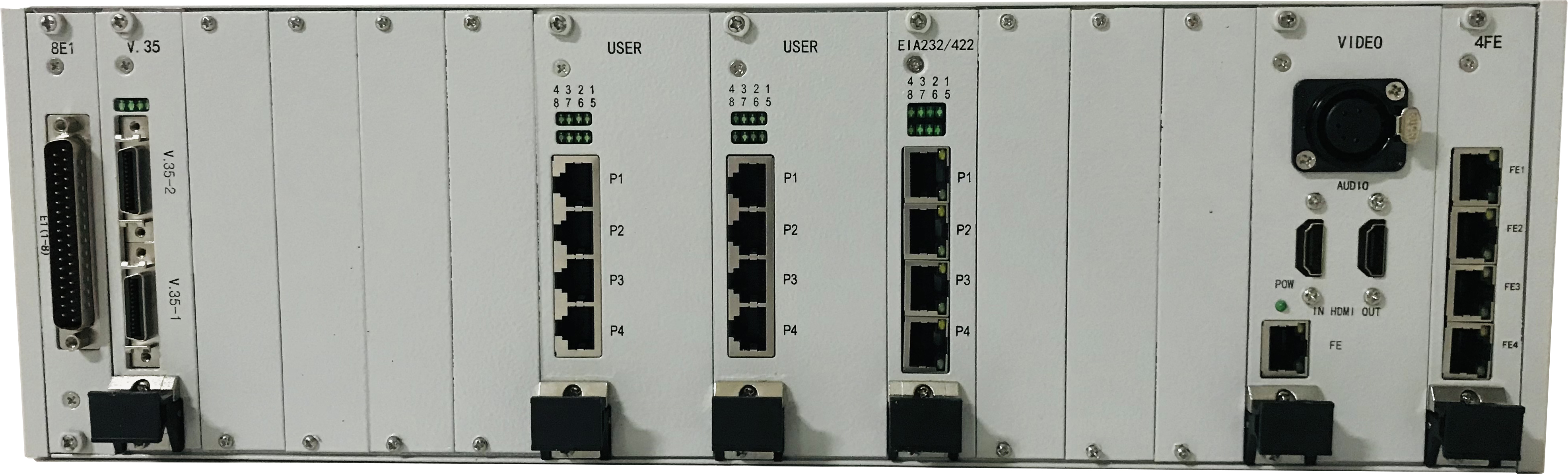

設備圖片

二 性能特點

(1).        模塊化設計，19英寸3U機箱，最多可以插入15塊業務插盤；

(2).        提供2個V.35高速串行干線接口，1 個主用、1 個備用，數據速率可達10Mbps；在不啟用干線主備保護功能時，備用V.35接口也可用作業務接口；

(3).        提供可選的E1干線接口，用于接入傳統的PDH、SDH光端機等；

(4).        系統時鐘支持DTE、DCE、本地時鐘、外時鐘、用戶口時鐘等時鐘模式；

(5).        提供勤務通信調度系統，支持勤務電話之間撥號和語音會商功能；支持調度臺對勤務電話的一鍵直呼、廣播、強拆、強插、轉移、點名、輪詢、對講等語音調度業務；

(6).        設備支持基于SNMP接口的網管系統；

(7).        E1插盤提供8 個G.703的E1 接口，用于提供E1干線傳輸，或透傳E1接口；

(8).        音頻插盤提供4 路EM二四線接口；

(9).        網橋插盤支持4組共物理隔離的10/100M 以太網接口，支持端到端橋接；

(10).    視頻盤1路HDMI輸入、1路HDMI輸出，視頻經過H.264格式的編解碼處理后接入到網口；

(11).    串口插盤提供 4 個串行接口，支持 HDLC，透明同步數據和異步數據，數據速率可達115200bps；

(12).    話音插盤提供RJ45 接頭，可支持8路模擬電話FXO/FXS；

(13).    LTE網關接入盤，支持2~4路4G LTE接入；

(14).    前面板提供輸入鍵盤，液晶顯示器及 LCD 設備狀態顯示；

(15).    電源/接口多級防雷保護，適合惡劣應用環境。

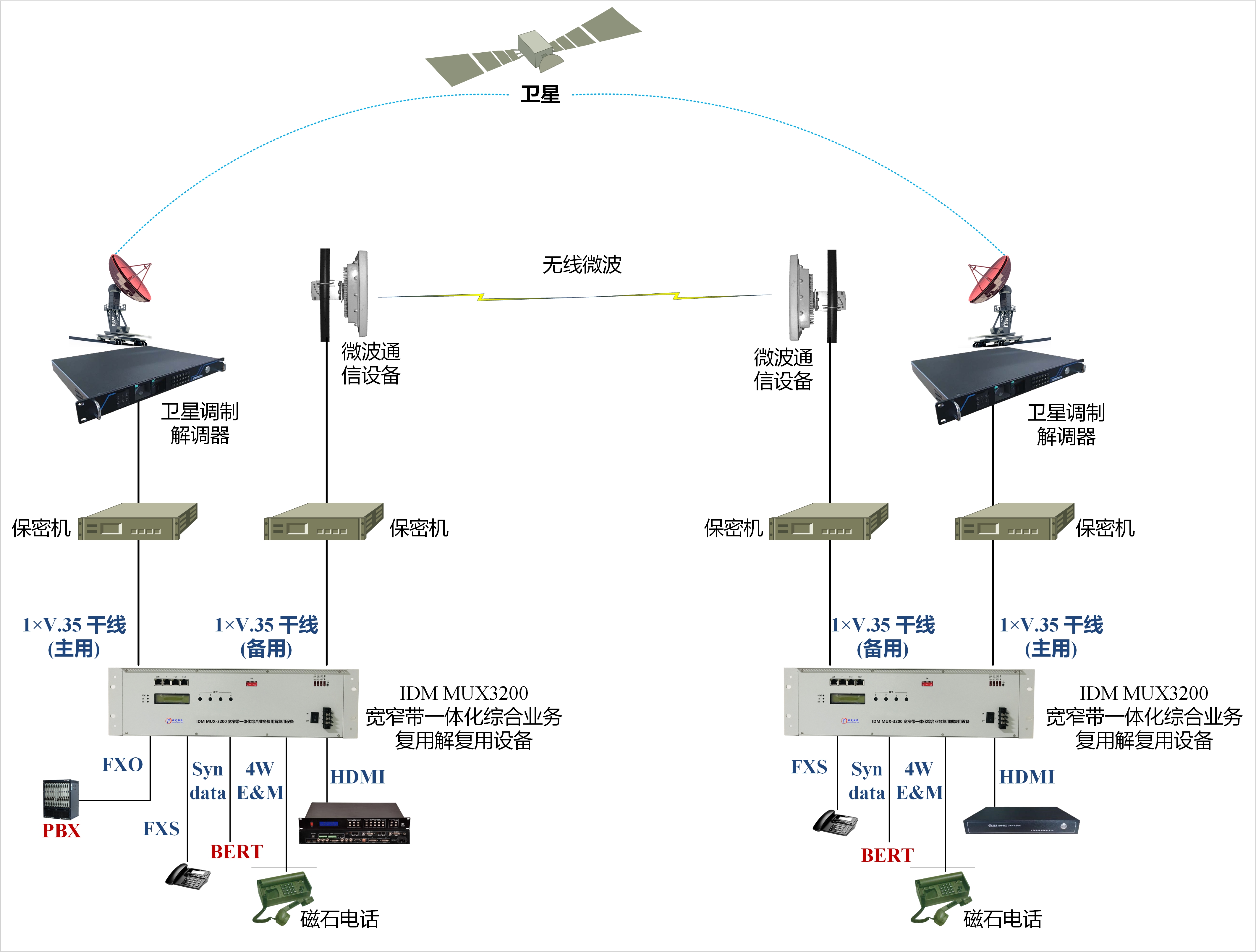

三 典型組網圖

該設備支持數據、話音及局域網等通信業務合路為一路高速數據流，然后通過DDN專線、微波，衛星等通信鏈路進行雙向傳輸。



四 技術指標

4.1 干線串行接口

u 接口標準：V.35，支持雙口互備份；

u 接頭類型：V26，提供 DB25 轉換電纜；

u 數據速率：2.048M速率以下的，速率步進是64Kbps，大于2.048M的速率步進是256kbps，最高到10Mbps；

u 數量：2 個

4.2 E1 接口

u 接口標準： G.703 / G.704

u 接頭類型： DB37，提供DB37到微同軸頭的轉換器

u 數據速率： 2.048Mbps

u 每盤數量： 8個 E1 接口/模塊（最多支持兩個盤位）

4.3 串行接口

u 接口標準：EIA-422/EIA-232；

u 接頭類型：4個RJ45物理接口，提供DB25轉換電纜，提供4個DB25接口；

u 異步接口速率：速率可配置為300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u 同步接口速率：速率可配置為1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。

u 數    量：4個。

4.4 模擬話音接口

u 接頭類型： RJ45

u 接口類型： FXS， FXO， E&MVOC、MSG

u 編碼協議： G.711(64k)

u 壓縮率：ITU G.711中A律

u 音頻范圍：300Hz―3400Hz

u 阻抗：平衡600Ω

u 數量：8路話音/盤

4.5 LTE網關接入盤

u 用途：用來無縫連接LTE移動網絡和VoIP語音網絡，適用于FDD/TDD 4G移動網絡，并繼承了移動終端的短信收發和USSD交互功能，采用標準的SIP協議，能夠與多種基于SIP的軟交換對接，實現移動網絡與VoIP語音網絡信令交互和語音通話功能；

u 容量：支持2~4路4G LTE接入；

u 協議：SIP v2.0, RFC3261；

u 呼叫類型：移動網絡到VoIP, VoIP 到移動網絡；

u 網絡支持：NAT穿越 動態NAT，靜態NAT，STUN，SMPP (點對點短消息協議）；

u DTMF方式：Signal/RFC2833。

4.6 語音通用插盤

u 提供4個音頻模塊接口(占2個插盤盤位)，每個模塊上最多可以提供2路相同功能的音頻模塊，如2*FXS、2*FXO、2*MSG（磁石）、2*2100HZ(2100hz載波磁石)；

u 接頭類型：RJ45。

4.7 以太網接口

u 網絡連接方式： 端到端橋接

u 標準： IEEE802.3

u 接頭類型： RJ45

u 數據速率： 10/100Mbps

u 接口數量： 2 組，每組提供 2個RJ45接口，組與組之間相互隔離。同組接口之間提供2層數據交換。每路以太網的帶寬可配置為N*64Kbps(N=1~128)。

4.8 HDMI接口

u 音頻編碼

n 采樣率：16k， 32k， 44.1k， 48k

n 碼率范圍：任意設置，建議64k~256kbps

n 編碼格式：AAC， PCMA， MP3， MP2

n 增益調節：-24db ~ +24db，默認為0：不調節增益

u 視頻編碼

n 碼率范圍：256K-4Mbps

n 碼率控制：CBR、VBR、AVBR、FIXQP

n 編碼格式：H.264、H.265

n 編碼協議：H.265 Main Profile Level 5.0，H.264 Baseline/Main/High Profile Level 5.1

n 智能編碼：SmartP，DualP，ROI

u HDMI輸入能力：4K30

u 編碼能力：4K30x3 or 1080P30x12

u 幀類型：I/P

u 解碼能力：1080P30x8

4.9 媒體網關卡

u 用途：用于通過IP通道傳輸語音類業務；

u 支持音頻接口種類：含FXO/FXS、GSM/CDMA/WCDMA、集群接口/車臺/手臺、PTT接口、音頻/短波/超短波、E&M接口、磁石接口；

u 支持音頻接口總數量：32路；

u VoIP協議：SIP和IMS；

u 語音編解碼：Codec:G.711 U-Law and A-Law， G.711 Appendix 1，， G.729 Annex A and Annex B；

u 傳真協議：T30、T38、透傳；

u 網絡協議：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、PPPOE、SNMP、Diff-Serv；

u 語音處理技術：語音激活檢測(VAD) 、舒適噪音生成(CNG)、回聲消除G.168等。

4.10 音頻調度服務器盤

u 用途：用于音頻接口注冊、業務自動交換、優先級管理等；

u 容量：默認支持50路IP用戶注冊，可定制；

u 業務類型：支持語音、視頻、短信息的傳輸和交換；支持自動話務員；支持語音會議組；視頻通話；

u 語音服務功能：監聽、盲轉、協轉、呼叫轉移、呼叫等待、響鈴組、錄音、強拆、強插、點名、輪詢等等。

u 并發話音總數：25；

u 協議：SIP (RFC3261)， IAX2；

u 傳輸協議： UDP， TCP， TLS， SRTP；

u 編碼：G711 (alaw/ulaw)， G722， G726， G729A， GSM， Speex， ADPCM， iLBC， H263， H263P， H264， MPEG4；DTMF In-band， RFC4733， RFC2833， SIP INFO；

u 網絡支持：靜態IP， DHCP， VPN， 防火墻， VLAN， DDNS， PPPoE， QoS， 靜態NAT， STUN；

u 防火墻：支持；

T.38傳真：支持。
