IDM-MSTP2500 SDH多業務接入平臺

概述：

     IDM MSTP2500多業務傳輸平臺是我公司根據市場需求而推出STM-16級別的MSTP產品，實現了以太網、傳統PDH、數字電視信號和高速光纖接入信號等多種業務在SDH系統上的傳輸，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求。本產品采用了單芯片集成設計方案，具有集成度高、體積小、業務接口豐富等特點。能夠運用于多種通信場合、公網主干傳輸網和專網系統，如電力調度系統、軍網、寬帶接入網、傳統的SDH系統以及用戶定制業務等領域。



產品特性：

  19英寸1U標準機箱，符合ITU-T 的相關建議和有關SDH的技術規范；
  集SDH光傳輸、PCM復用、以太網接入多業務于一體；
  提供4個速率可配的2.5Gb/s（STM-16）或622Mb/s（STM-4）光接口；
  提供4個速率可配的622Mb/s（STM-4）或155Mb/s（STM-1）光接口；
  支持1+1保護及其混合組網；
  提供2個GE（千兆以太網）接口和8個FE（百兆以太網）接口，可實現物理隔離或劃分VLAN；
  FE以VC-12為最小顆粒進行交叉，GE以VC-3為最小顆粒進行交叉；
  提供3個E3（34Mb/s）接口和16個E1接口；
  支持3路EC-1信號的上下載；
  支持?jǐn)?shù)字電視信號(DVB-ASI)和高速光纖接入信號(ESCON)在SDH系統上的傳輸；
  全時隙交叉功能，具有強大、便利的上、下業務功能和方式；
  支持AC/DC供電，可實現雙電源盤互備份；
  支持點對點、鏈形、環形組網方式，也可與集中型MSTP系統聯合組網；
  提供F（100Base-T）和f（RS232）網管接口，網管接口提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；
  提供遠程網管接入，支持異地監控。

技術規格：

光接口
   接口類型 FC(可定制SC等) 光纖模式 單模(可選多模)
   速率 2.5G/622M/155M 收/發波長 1310nm/1550nm
   發光功率 -15~-8dBm 接收靈敏度 優于-32dBm
   傳輸距離20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。
E1接口
   碼速率 2048Kbps 碼型 HDB3
   標準協議 支持ITU-T G.703 阻抗 75Ω/120Ω
   幀結構 PCM30/31 信令 隨路信令
以太網
   接口類型 RJ-45  傳輸速率 N×2.048Mbps（N≤50）
   標準協議 支持IEEE802.3 工作方式 全/半雙工/自適應
FXO、FXS接口
   音頻范圍 300Hz～3400Hz 壓縮率 ITU G.711中A律
   阻抗 三元復式阻抗200Ω+560Ω//0.1μF 環路電流 25mA/路
電源及功耗
   供電方式 AC220V或DC-48V 整機功耗 ≤50W

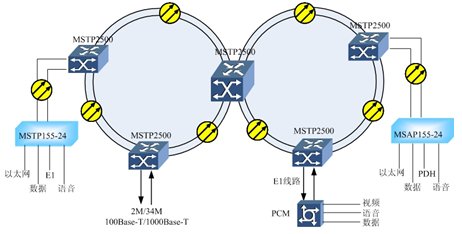

典型網絡配置示例：

    使用MSTP2500可組建點對點、鏈網、環網和多環等多種網絡類型，下面以比較復雜的多環網絡應用為例闡述此設備在實際網絡中的功能應用。
