IDM MSTP155-63 SDH多業務傳輸平臺

概述：

IDM MSTP155-63E1多業務傳輸平臺是STM-1級別的同步數字序列（SDH）光傳輸設備，可支持A、B兩個155.52Mb/s的群路光接口，63個E1接口，4個物理隔離的N*2.048Mbps帶寬的以太網，2路V.35/V.11接口。IDM MSTP155-63E1可作為上下電路復用器（ADM設備），作為傳輸網絡節點，提供63路E1的上下復用；IDM MSTP155-63E1也可作為終端復用器（TM設備），作為交換機的光傳輸模塊運用。SDH光端機簡潔完善的網管功能可以對該系列設備進行配置、故障查詢、數據統計，實時監控網絡運行狀況。

產品特性：

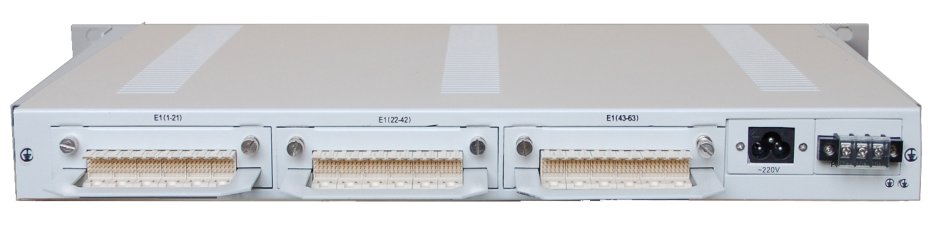

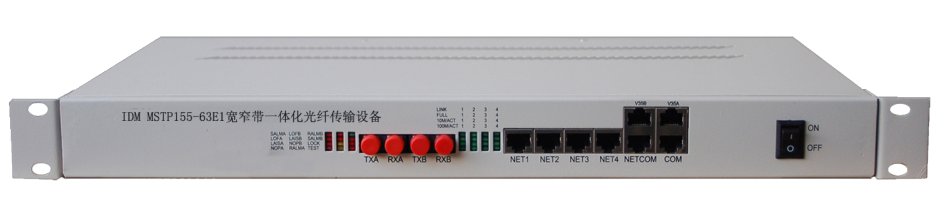

SDH光端機采用19英寸1U標準機箱結構，易于安裝；

技術性能完全符合ITU-T和國內SDH規范；

VC-12全交叉連接和通道保護功能；

SDH光端機提供兩個STM-1光接口，可提供1+1通道保護功能；

SDH光端機采用高密度連接器物理接口，最大可支持63個E1；

2路n×64K（n=1~31）的V.35/V.11通道；

SDH光端機可提供4路N×E1帶寬捆綁且物理隔離以太網；

E1、以太網、V.35數據業務可選配；

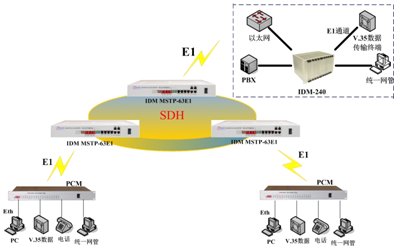

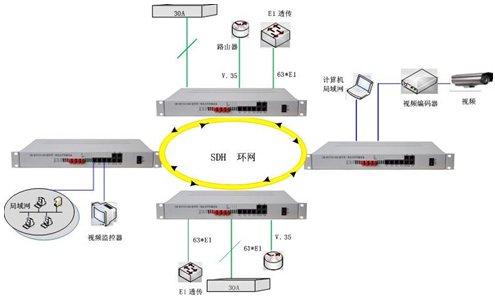

支持點對點、鏈形、環形組網方式，也可與集中型MSTP系統聯合組網；

符合ITU-T G.813 標準，完全滿足定時精度、牽入牽出、噪聲產生、噪聲容限、轉移特性、長短期相位響應（保持模式）等方面的要求；

具有完善的網管功能，可在線實時監控；

SDH光端機可以與任何標準SDH/MSTP設備的STM-1光接口對接。

技術規格：

光接口

接口類型	FC(可定制SC等)	光纖模式	單模(可選多模)
收/發速率	155M/155M	收/發波長	1310nm/1550nm
發光功率	-15～-8dBm	接收靈敏度	優于-32dBm
傳輸距離	20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。

E1接口

碼速率	2048Kbps	碼型	HDB3
標準協議	支持ITU-T G.703	阻抗	75Ω/120Ω
幀結構	PCM30/31	信令	隨路信令

以太網

接口類型	RJ-45	傳輸速率	N×2.048Mbps（N≤50）
標準協議	支持IEEE802.3	工作方式	全/半雙工/自適應
