IDM MSAP-G3CP SDH多業務接入平臺

概述：

         IDM MSAP-G3CP多業務接入平臺是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH技術的多業務光傳輸/接入設備，集成SDH傳輸、PBX/IP-PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。

MSAP-G3CP多業務接入平臺整機采用19英寸、（6+1）U、插盤式結構，根據實際需要可以配置不同數量、不同種類的支路業務盤，提供多業務的接入功能。可以向上提供STM-1/STM-4上聯光接口，光接入盤類型包括：STM-1接入盤、STM-4匯聚盤；向下提供多種業務接入，業務插盤包括：G3-ODXC32盤、G3-4PDH盤、G3-21/42E1盤、G3-ETHUSER盤、G3-2GE、G3-8EOS、G3-EOSEOP盤、G3-PBX盤、G3-16E1DXC、G3-FXO、G3-FXS、G3-V24、G3-EM24、G3-MUSER、G3-UART_SERVER、G3-2G8F、G3-10GE、G3-4VNE、G3-8NE、G3-PRU等。

MSAP-G3CP多業務接入平臺設備主要用于數據通信網絡中接入層的業務接入、傳輸和匯聚。具備完整的同步定時功能，強大的VC12級和64K級的無阻塞交叉連接矩陣，具有語音、IP和V24以太網等業務的匯聚能力，配置視音頻指揮調度模塊借助于G3CP的多種傳輸、接入手段，組成視音頻指揮調度系統，能夠應用于應急指揮等場所，滿足了網絡邊緣用戶對接入技術多樣性、傳輸業務多樣性和網絡結構多樣化的需求。

網絡管理平臺可采用北京瑞光極遠數碼科技有限公司的Netguard網絡管理系統，提供基于服務器/客戶端模式的、分級的強大管理能力；包含配置管理、故障管理、性能管理、權限管理、日志管理等功能。

IDM MSAP-G3CP綜合業務通信處理平臺

產品特性

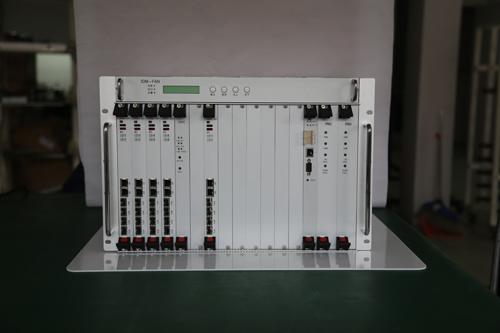

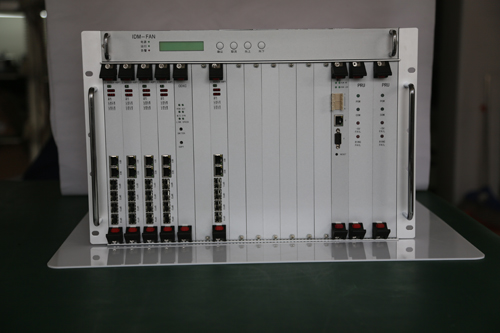

Ø  機箱結構采用（6+1）U、插盤式設計；提供16個前插盤和12個后插盤槽位；

Ø  在設備中融合SDH傳輸、PBX語音交換、以太網全光交換、視音頻指揮調度技術；

Ø  關鍵功能模塊提供互備份功能：VC12交叉盤、64K交叉盤、電源盤;

Ø  提供TDM接口業務間的2016×2016 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；

Ø  單盤提供64K級別的交叉能力為：2272×2272 64K級無阻塞交叉，支持單向、雙向和廣播業務；

Ø  靈活的系統設計，同一設備可配置成TM，ADM或MADM方式;

       提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡;

Ø  最大業務接口提供能力

n STM-4接口：20個

n STM-1接口：38個

n PDH光接口：44個

n E1接口：378個

n EOS/EOP  FE接口：76個；每個FE接口最大帶寬為50個VC12;

n EOS GE接口：18個；每個GE接口最大帶寬為63個VC12;

n FXS/FXO/磁石接口：240個

n EM24接口：128個

n V24接口：240個

n 數字中繼接口：8*N個（N≤8）

n FE（光口）：88個

n GE（光口）：110個

n 視頻接口：88個

Ø  支持同步設備定時源（SETS），可選跟蹤光線路定時源或外同步輸入/輸出（2.048Mbit/s或2.048MHZ），并可根據故障或SSM自動處理定時源倒換；時鐘源可以選擇線路時鐘、外時鐘和自由振蕩；

Ø  標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；

Ø  提供基于DCC、E1、N*64K的以太網管理通道；能夠在在自成系統或跨越SDH環網是，對MSAP-G3CP設備進行可靠的管理和監控；使用TCP/IP通信協議；

Ø  提供F（100Base-T）網管接口，通過Netguard管理系統提供ITU-T建議的配置、告警、性能、維護、安全等五大功能；并提供設備網管級聯接口；

Ø  提供SNMP簡單網絡管理協議；

Ø  提供2路設備告警輸出接口；

Ø  支持設備軟件的在線升級功能；

Ø  提供自然散熱和風扇強制散熱，具有智能溫控風扇和風扇狀態檢測的功能，確保設備工作穩定；

Ø  MSAP-G3CP的SDH/MSTP等光傳輸業務，可以插入全業務到中心交叉盤的STM-4匯聚盤4塊，其中可以兩兩互備份，作為匯聚盤使用，STM-4光傳輸盤作為用戶支路盤時，可以插在12個用戶盤位上。當然PDH盤和光貓盤也可以插在這些盤位上。

Ø  MSAP-G3CP多業務接入平臺的IP接入業務擁有多種接入方式。

l  基于EOS或EOPDH的G3-EOSEOP盤，提供4組獨立的以太網匯聚接口；在EOP模式下，每組以太網接口支持遠端可以接入63個單E1網橋，或4個16E1網橋（其中一個工作在15E1狀態）；在EOS模式下，每組最大支持63個方向的EOS以太網業務接入；

l  基于EOS的 G3-2GE盤；提供2組千兆以太網業務的接入，每組提供1光、1電GE接口；帶寬為N*VC12（N≤63）；

Ø  MSAP-G3CP多業務接入平臺可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令，同時也支持SIP軟交換信令。

Ø  MSAP-G3CP可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務。

Ø  MSAP-G3CP可以插入視音頻可視化指揮調度盤，提供基于E1或IP傳輸通道的圖像調度通信。

Ø  基于以太網的全光交換接入。

技術規格

光接口

E1接口

以太網(FE)

以太網(GE)

FXO、FXS接口

同向64K接口

EM2/4線接口

磁石接口

V.24接口

V.35接口

電源及功耗

環境條件

產品尺寸

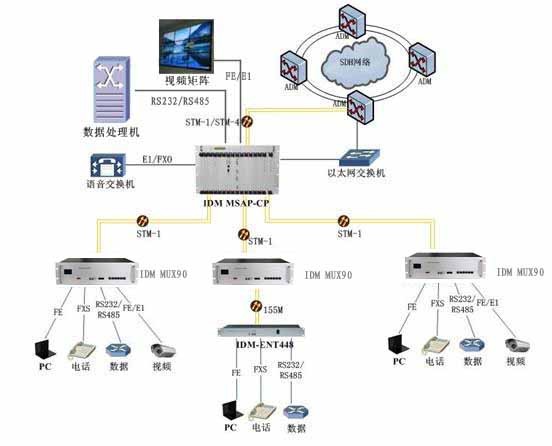

應用示例
