IDM MINICP光電一體化傳輸設備
一、 概述
IDM MINICP設備是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH技術的多業務光傳輸/接入設備，集成SDH傳輸、PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
MINICP設備整機采用19英寸、3U、插盤式結構，根據實際需要可以配置不同數量、不同種類的支路業務盤，提供多業務的接入功能�？梢韵蛏咸峁�STM-1/STM-4上聯光接口，并支持光盤1+1保護，光接入盤類型包括：STM-1接入盤、STM-4匯聚盤；向下提供千兆以太網、百兆以太網、電話、數據和各64K等多種業務接入。
MINICP設備主要用于數據通信網絡中接入層的業務接入、傳輸和匯聚。具備完整的同步定時功能，強大的VC12級和64K級的無阻塞交叉連接矩陣，具有語音、IP和V24以太網等業務的匯聚能力，配置視音頻指揮調度模塊借助于MINICP的多種傳輸、接入手段，組成視音頻指揮調度系統，能夠應用于應急指揮等場所，滿足了網絡邊緣用戶對接入技術多樣性、傳輸業務多樣性和網絡結構多樣化的需求。
網絡管理平臺可采用北京瑞光極遠數碼科技有限公司的Netguard網絡管理系統，提供基于服務器/客戶端模式的、分級的強大管理能力；包含配置管理、故障管理、性能管理、權限管理、日志管理等功能。

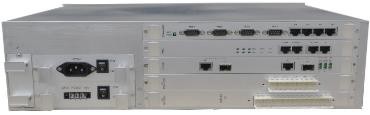

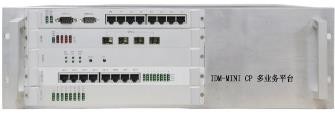

圖1 IDM MINICP設備前后面板示意圖
二、 產品特性
Ø 機箱結構采用3U、插盤式設計；提供5個前插盤和5個后插盤槽位；
Ø 設備融合了SDH傳輸、PBX語音交換和以太網全光交換等多種技術；
Ø 關鍵功能模塊提供互備份功能：STM-4/1交叉匯聚盤、主控盤和電源盤；
Ø 靈活的系統設計，同一設備可配置成TM，ADM或MADM方式；
Ø 提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡；
Ø 最大業務接口提供能力
n STM-4接口：4個 STM-1接口：20個
n PDH光接口：16個
n E1接口：168個
n FE接口：32個；每個FE接口最大帶寬為48個VC12；
GE接口：8個；每個GE接口最大帶寬為63個VC12；
n FXS/FXO/磁石接口：120個 EM24接口：64個 V24接口：120個
n 數字中繼接口：8*N個（N≤8）
Ø 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
Ø 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
Ø 提供自然散熱和風扇強制散熱，具有智能溫控風扇和風扇狀態檢測的功能，確保設備工作穩定；
Ø STM4交叉匯聚盤提供4路STM-4光接口(光口可在線配置為STM-1速率)，支持任意兩路STM-4光口互備份，單盤提供32×32個VC-4、2016×2016個VC-12和512×512個64K時隙的無阻塞交叉連接，支持單向、雙向和廣播業務；
Ø STM1交叉匯聚盤提供2路STM-1光接口，支持兩路STM-1光口互備份，單盤提供441×441個VC-12和1024×1024個64K時隙的無阻塞交叉連接，支持單向、雙向和廣播業務；
Ø IDM MSAP622/155的IP接入業務擁有多種接入方式。
l 基于EOS或EOPDH的G3-EOSEOP盤，提供4組獨立的以太網匯聚接口；在EOP模式下，每組以太網接口支持遠端可以接入63個單E1網橋；在EOS模式下，每組最大支持63個方向的EOS以太網業務接入；
l 基于EOS的 G3-2GE盤，提供2組千兆以太網業務的接入，每組提供1光、1電GE接口；帶寬為N*VC12（N≤63）；
Ø MSAP622/155可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令。
Ø MSAP622/155可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務。
三、 技術規格
光接口
|
接口類型
|
STM-4 SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
622.08Mbps/622.08Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
|
接口類型
|
STM-1 FC
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
以太網(GE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
四、 設備典型應用
IDM-MINICP設備與MSAP155-24、MSTP155-24和MSTP155-16設備構成點到點連接時，既可以用單纖連接，也可以用雙光纖構成1+1通道線路保護。該設備通過光纖傳輸業務，方便用戶接入到附近的光纖網絡。兩臺設備通過一對光纖連接，可提供E1業務、以太網業務、V.35數據業務以及PCM語音等多種業務，實現點到點業務匯聚功能。
IDM-MINICP集中型設備上的每個普通盤可以組成兩個環網或者鏈網，根據需求可與MSAP155-24設備配合使用實現復雜的星型網絡或環形網絡。
利用一臺IDM-MINICP集中型設備與多臺MSAP155-24光傳輸設備組成環網，1+1通道保護機制能保證環網內各項數據和語音傳輸?shù)膶?shí)時性和準確性。IDM MSAP155-24光口可隨時接入到附近的通信網絡中（如移動基站的SDH網絡、網通/電信的SDH邊緣網、軍隊的SDH傳輸網），能擔負地區的各種緊急狀態的各項通信業務。

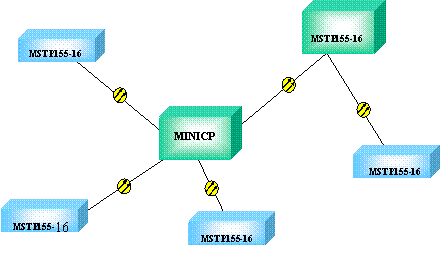

MSTP155系列組建樹形網絡示意圖
