IDM MSAP622/155匯聚型光電一體化傳輸設備
一、 概述
IDM MSAP622&155匯聚型光電一體化傳輸設備是北京瑞光極遠數碼科技有限公司推出的新一代基于SDH技術的多業務光傳輸/接入設備，集成SDH傳輸、PBX/IP-PBX交換和全光以太網交換三種技術于一體，融合視音頻指揮調度功能，可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
IDM MSAP622/155設備整機采用19英寸、（6+1）U、插盤式結構，根據實際需要可以配置不同數量、不同種類的支路業務盤，提供多業務的接入功能�？梢韵蛏咸峁�STM-1/STM-4上聯光接口，光接入盤類型包括：STM-1接入盤、STM-4匯聚盤；向下提供千兆以太網、百兆以太網、E1業務、電話業務、各種64K等多種業務接入。
IDM MSAP622/155設備主要用于數據通信網絡中接入層的業務接入、傳輸和匯聚。具備完整的同步定時功能，強大的VC12級和64K級的無阻塞交叉連接矩陣，具有語音、IP和V24以太網等業務的匯聚能力。
MSAP設備網絡管理平臺可采用北京瑞光極遠數碼科技有限公司的Netguard網絡管理系統，提供基于服務器/客戶端模式的、分級的強大管理能力；包含配置管理、故障管理、性能管理、權限管理、日志管理等功能。

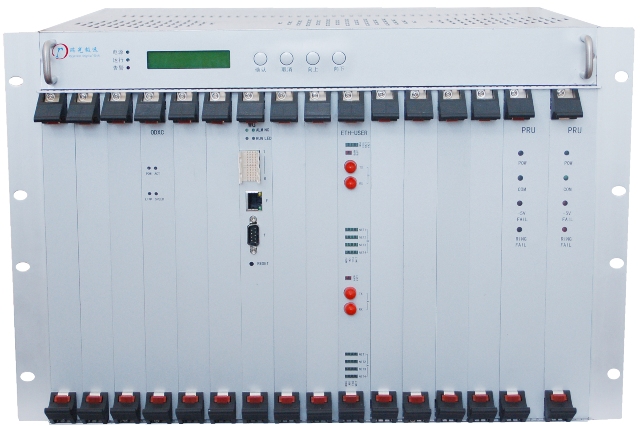

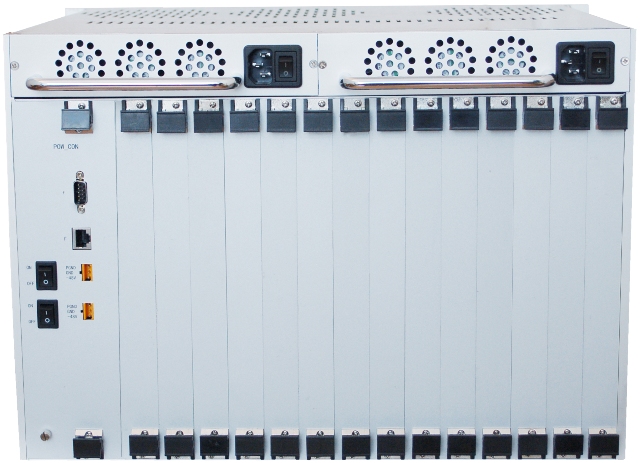

圖1 IDM MSAP622/155設備前后面板示意圖
二、 產品特性
Ø 機箱結構采用（6+1）U、插盤式設計；提供16個前插盤和12個后插盤槽位；
Ø 設備融合了SDH傳輸、PBX語音交換和以太網全光交換等多種技術；
Ø 關鍵功能模塊提供互備份功能：STM-4交叉匯聚盤、主控盤和電源盤；
Ø 靈活的系統設計，同一設備可配置成TM，ADM或MADM方式；
Ø 提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡；
Ø 最大業務接口提供能力
n STM-4接口：20個 STM-1接口：56個
n PDH光接口：44個 E1接口：536個
n FE接口：104個；每個FE接口最大帶寬為50個VC12；
n GE接口：16個；每個GE接口最大帶寬為63個VC12；
n FXS/FXO/磁石接口：210個 EM24接口：100個 V24接口：210個
n 數字中繼接口：8*N個（N≤8）
Ø 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
Ø 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø MSAP設備提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
Ø MSAP設備提供自然散熱和風扇強制散熱，具有智能溫控風扇和風扇狀態檢測的功能，確保設備工作穩定；
Ø STM4交叉匯聚盤提供4路STM-4光接口(光口可在線配置為STM-1速率)，支持任意兩路STM-4光口互備份，單盤提供32×32個VC-4、2016×2016個VC-12和512×512個64K時隙的無阻塞交叉連接，支持單向、雙向和廣播業務；
Ø STM1交叉匯聚盤提供2路STM-1光接口，支持兩路STM-1光口互備份，單盤提供441×441個VC-12和1024×1024個64K時隙的無阻塞交叉連接，支持單向、雙向和廣播業務；
Ø IDM MSAP622/155的IP接入業務擁有多種接入方式。
l 基于EOS或EOPDH的G3-EOSEOP盤，提供4組獨立的以太網匯聚接口；在EOP模式下，每組以太網接口支持遠端可以接入63個單E1網橋；在EOS模式下，每組最大支持63個方向的EOS以太網業務接入；
l 基于EOS的 G3-2GE盤，提供2組千兆以太網業務的接入，每組提供1光、1電GE接口；帶寬為N*VC12（N≤63）；
Ø MSAP622/155可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令；
Ø MSAP622/155可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務。
三、 技術規格
光接口
|
接口類型
|
STM-4 SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
622.08Mbps/622.08Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
|
接口類型
|
STM-1 FC
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
以太網(GE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
四、 應用示例一

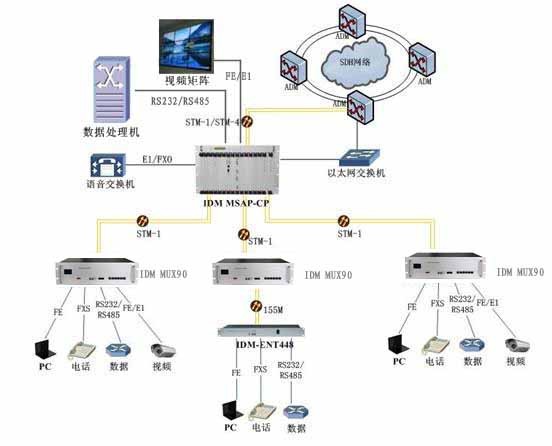

圖2 星型網絡應用示意圖
IDM MSAP622/155可以與其他SDH設備組成星型網絡，向用戶提供電話、數據、IP、視頻業務。
