IDM OPT-16AM 工業級16路 4-20mA模擬量光端機

一.         產品簡介

                  IDM OPT-16AM設備采用大規模 FPGA 設計，采用獨創技術，可同時支持 1~16 通道模擬量信號（電流/電壓） 到光纖中繼。該設備采用雙電源供電，高性能 FPGA 可編程器件,無 MCU 處理，高速轉換，采樣頻率可以到20KHZ，12位AD轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保 密性，同時也解決了電纜傳輸距離受限的問題。

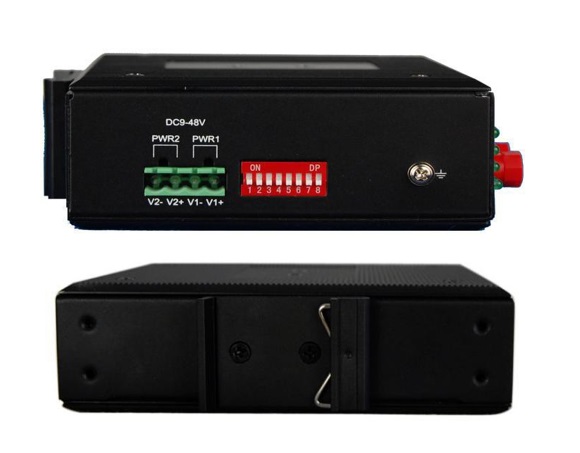

二.         產品外觀

三.         功能特性

Ø  該設備配對使用， 本端信號輸入，對端信號輸出；

Ø  該設備提供1路光傳輸接口；

Ø  支持 4~20mA，1-16 路電流量；或支持 0~10V/0~5V，1-16 路電壓量；16 路模擬量輸入輸出可任意組合；

Ø  16 路模擬量的 AD/DA 通道采用 FPGA 并行讀寫，非 MCU 順序讀寫模式，每路模擬量時延＜0.1ms;

Ø  每路模擬量通過 FPGA 讀取高速采樣數據 ，采樣速率為 20K 次/秒，遠高于市場同類產品；

Ø  多模光纖/單模光纖可選，多模可傳輸 2KM，單�？蓚鬏� 20KM，ST/SC/FC 接口可選；

Ø  具有信號故障保護功能；全方位顯示電接口和光纖運行狀態

Ø  4-20ma 接口防雷達到 IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準

Ø  支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護

Ø  符合工業四級電磁兼容性要求；

u  超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；

u  無風扇高效散熱，降低修復時間；

Ø  IP40 外殼防護等級，能夠經受住惡劣環境的考驗；

Ø  導軌或壁掛式安裝；

Ø  寬溫型：工作溫度-40℃~ +85℃；

Ø  所有型號皆通過 100%烤機測試，保修期：3年。

四.         技術參數

1.        光傳輸接口

Ø  光纖：?jiǎn)卫w雙纖

Ø  光纖接口：FC/SC/ST/LC(SFP)

Ø  波長：850nm/1310nm多模；1310nm/1550nm單模 無中繼傳輸距離：20~120Km

Ø  典型發射功率:

u  單 模 1310/1550nm：≥-9dBm 多模850nm：-18dBm

u  多模1310nm: -25dBm

Ø  接受靈敏度范圍：-28dBm~- 40dBm

2.        電流模擬量

Ø  輸入輸出范圍：0~20mA(包含 4~20mA)

Ø  分 辨 率 ： 12 位

Ø  采樣速率：20K 次/秒

Ø  時間延遲：<0.1ms

Ø  最大負載能力：600Ω 輸入電阻：     125Ω

Ø  精度：0.4%(常溫)

3.        電壓模擬量

Ø  輸入輸出范圍： 0~10V(包含 0~5V)

Ø  分辨率：12位

Ø  采樣速率：20K 次/秒

Ø  時間延遲：<1ms

Ø  最大負載能力：600Ω

Ø  輸入電阻：100ΚΩ

Ø  精度：0.4%(常溫))

4.        環境指標

Ø  工作溫度：-40℃—+85℃

Ø  儲存溫度：-40℃—+85℃

Ø   工作濕度：0%—95%（無凝結）

Ø  MTBF：＞100,000小時

五.         產品規格

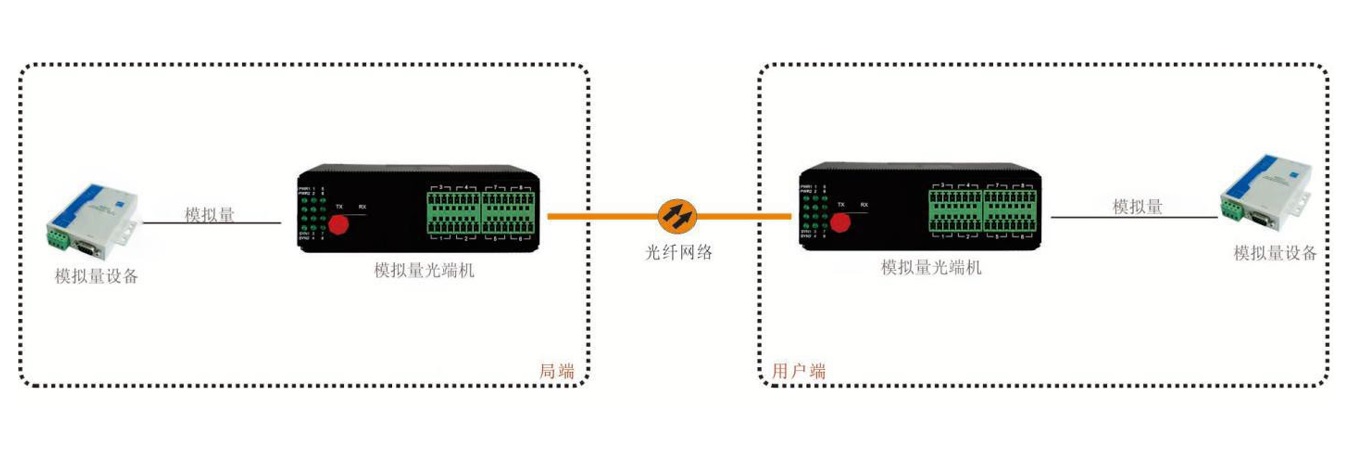

六.         典型應用(點對點Point to Point應用)
