IDM-HD系列數字高清視頻光端機
IDM-HD系列數字高清視頻光端機是北京瑞光極大遠自主研發和生產的適用于廣播電視行業、高清會議等系統的高可靠、高性能的串行數字光傳輸設備，信號格式從270Mbps到2.97Gbps, 設備支持符合SMTPE-292、SMTPE-259M等標準數字電視格式的信號，滿足工業級和廣電產品相關標準要求。只需單根光纖就能將1路HD/SD-SDI數字信號、接收端雙輸出、音頻信號以及RS422、RS232控制信號進行遠距離傳輸。
Ø 通過單芯光纖傳輸1路HD/SD-SDI、1路HDMI和1路CVBS視頻信號
Ø 接收端輸出2路HD/SD-SDI數字視頻信號
Ø 工作范圍從270Mbps到2.97Gbps
Ø 用于SMPTE 292M (1.485Gb/s)的時鐘恢復
Ø 支持所有的SMPTE 259M 的標準
Ø 輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)
Ø 全數字，無壓縮，無延時，實時無損傳輸，廣播級指標
Ø 和各大品牌拼接處理器、矩陣、攝像機、會議終端等設備對接，輸出圖像無雪花、無噪點、無閃屏、無裂屏等現象，兼容性強
Ø 接收端雙輸出功能，可實現多屏顯示，無須信號分配器
Ø 支持RS422和RS232控制數據雙向傳輸
Ø 支持4路獨立VLAN分割千兆網絡傳輸和4路電話傳輸
Ø 自動識別和配置各種顯示模式
Ø 內置自動均衡，畫面清晰穩定
Ø 內置ESD靜電保護電路
Ø 設有誤碼校正電路，并具有抗突發干擾的能力
Ø LED狀態指示燈對關鍵的參數進行監視
Ø 工業級防塵防凍防雷耐高溫設計
Ø 精美的工藝質量和極高可靠性
Ø 現場安裝，簡單方便，即插即用，無需設置

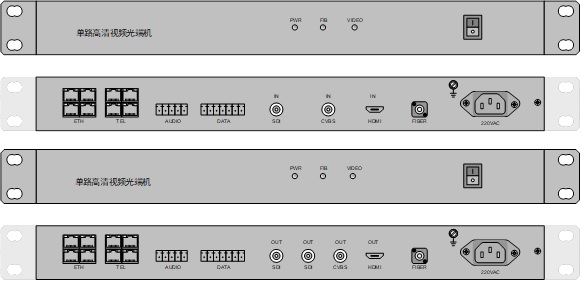

Ø 獨立桌面式1U機架插卡式結構可選，全鋁合金材質，散熱性能佳
技術參數
|
序號 |
項目 |
技術參數 |
|
|
1 |
SDI視頻接口 |
通道數量 |
1路單向，接收端具備2路SDI輸出 |
|
2 |
視頻信號格式 |
SMPTE-292、SMTPE-259M串行數字視頻信號 |
|
|
3 |
視頻信號速率 |
270Mbps、1.485Gbps、2.97Gbps |
|
|
4 |
自動電纜均衡 |
>250m 270Mbps |
|
|
5 |
>100m 1.485Gbps |
||
|
6 |
反射損耗 |
典型值＞15dB (1.485Gbps) |
|
|
7 |
上升下降時間 |
<0.8ns |
|
|
8 |
數據精度 |
10 Bit |
|
|
9 |
阻抗 |
75歐姆 |
|
|
10 |
輸入信號電平 |
>380 mVP-P |
|
|
11 |
輸出信號電平 |
800mVp-p±10% |
|
|
12 |
HD-SDI最大抖動 |
<0.2UI(134ps)@100kHz |
|
|
13 |
<1.0UI(673ps)@10Hz |
||
|
14 |
SDI最大抖動 |
<0.2UI(740ps) |
|
|
15 |
接口形式 |
BNC |
|
|
16 |
HDMI視頻接口 |
通道數量 |
1路 |
|
17 |
接口類型 |
HDMI V.1.3 |
|
|
18 |
CVBS 接口 |
通道數量 |
1路 |
|
19 |
接口類型 |
BNC |
|
|
20 |
音頻接口 |
通道數量 |
1路 |
|
21 |
輸入/輸出阻抗 |
平衡600Ω |
|
|
22 |
輸入/輸出電平 |
典型值0dBm |
|
|
23 |
頻率響應 |
10Hz～15KHz |
|
|
24 |
數據精度 |
24 Bit |
|
|
25 |
信噪比（加權） |
≥80dB |
|
|
26 |
接口形式 |
鳳凰端子 |
|
|
27 |
光接口 |
輸入輸出波長 |
1310nm/1550nm |
|
28 |
發射機光功率 |
-7±2dBm |
|
|
29 |
接收光靈敏度 |
-22dBm～-3 dBm |
|
|
30 |
接口形式 |
FC/PC |
|
|
31 |
傳輸距離 |
0~100 Km |
|
|
32 |
數據接口 |
通道數量 |
1路RS422、RS232，雙向 |
|
33 |
接口形式 |
鳳凰端子 |
|
|
34 |
數據速率 |
最大支持115200bps，向下兼容 |
|
|
35 |
網絡接口 |
通道數量 |
4路獨立VLAN分割 |
|
36 |
接口形式 |
RJ-45， |
|
|
37 |
傳輸速率 |
10/100/1000Base-T自適應以太網 |
|
|
38 |
電話接口 |
通道數量 |
4路 |
|
39 |
接口形式 |
RJ11 |
|
|
40 |
電氣特性 |
輸入電壓 |
AC 220V±5% |
|
41 |
功耗 |
<15W |
|
|
42 |
環境規格 |
工作溫度 |
-20℃～+55 ℃ |
|
43 |
存儲溫度 |
-40℃～+65℃ |
|
|
44 |
濕度 |
0~95 %（無冷凝） |
|
|
45 |
物理特性 |
設備尺寸 |
435mm×250mm×44mm(L×W×H) |
|
46 |
重量 |
約2Kg |
|
