2路視頻光端機
概述：
2路視頻系列光端機是我公司針對安防監控市場量身定做的一款小型化多業務信號光纖傳輸產品，最多可在一根光纖上傳輸2路單向視頻、2路數據、1路雙向音頻和2路以太網，可滿足用戶需求。采用國際先進的全數字視頻無壓縮技術將兩路視頻及多路數據信息在光纖上實時同步、無失真、高質量地傳輸，其高質量的視頻效果可滿足用戶需求。即插即用的設計使得安裝簡便易行，無需進行現場調節，其光模塊和核心電路均采用標準元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境。
產品特性:
支持SNMP網管，可實時在線監控；
視頻質量可達到廣播級標準；
音頻質量可達到CD級標準；
兼容PAL、NTSC、SECAM等視頻制式；
SMT表面貼裝技術，端口雷電及浪涌多重保護；
支持視頻無損再生中繼，無電磁干擾（EMI）、射頻干擾（RFI）；
透明的數據編碼方式、同主要攝像機生產商的產品兼容；
先進自適應技術，使用時無需進行現場的電氣或光學調節；
小型化設計，結構小巧，安裝靈活方便；
技術規格:
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
接收機收/發速率 |
1.25G bps /84M bps |
接收機收/發波長 |
1310nm/1550nm |
|
發射機收/發速率 |
84M bps /1.25G bps |
發射機收/發波長 |
1550nm/1310nm |
|
發光功率 |
-12~-7dBm |
接收機靈敏度 |
優于-21dBm(1310nm) |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
視頻
|
接口類型 |
BNC |
亮度非線性 |
<3% |
|
視頻采樣位寬 |
8bit |
視頻帶寬 |
0Hz~6.5MHz |
|
微分相位(DP) |
<0.7o |
微分增益(DG) |
<0.7% |
|
輸入過載電壓 |
1.5VP-P(典型值) |
輸入/輸出電壓 |
1VP-P(典型值) |
|
輸入/輸出阻抗 |
75Ω(非平衡) |
視頻信噪比 |
≥70dB(加權) |
高保真
|
接口類型 |
RJ45 |
音頻采樣位寬 |
16bit |
|
輸入/輸出阻抗 |
ADC:100KΩ/DAC:10KΩ |
輸入/輸出電壓 |
1.5VP-P(典型值) |
|
音頻采樣頻率 |
32KHz |
音頻信噪比 |
≥90dB |
|
音頻帶寬 |
20Hz~20KHz |
總諧波失真 |
<1% |
數據
|
接口類型 |
RJ-45 |
|
數據類型 |
RS-232、RS422(4線制)、RS485(2線制) |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
|
整機功耗 |
≤6W |
環境條件
|
工作溫度 |
-15 oC ~+65oC |
儲存溫度 |
-25oC~+75oC |
|
工業級 |
-40oC~ +85 oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
144×138×30(mm) |
選型列表
|
序號 |
產品型號 |
簡單描述 |
|
1 |
IDM-VDA2000 |
2路單向視頻 |
|
2 |
IDM-VDA2100 |
2路單向視頻，1路數據， |
|
3 |
IDM-VDA2210 |
2路單向視頻，2路數據，1路雙向音頻 |

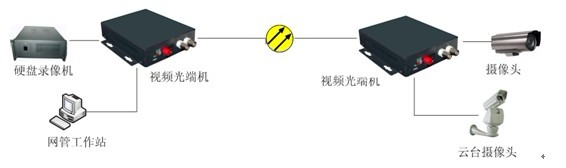

應用示例:
