IDM VDT1000雙向音視頻編解碼傳輸設備
概述：
主要特點：

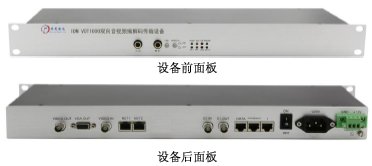

標準的19英寸1U設備，便于安裝；

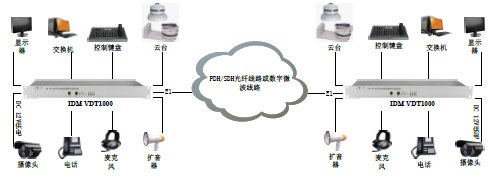

點對點的應用，通過TDM傳輸網/E1專線網絡，可實現對視頻、語音和控制信號的雙向傳輸。可通過鍵盤或搖桿實現對對端云臺的控制，支持視頻和語音綁定功能。
應用實例二
IDM VcodeE1可綜合接入控制鍵盤、IP網絡、顯示終端、電話機、擴音器和麥克風等多種調度終端，實現雙向視頻傳輸、語音對講功能。
利用E1信道實時傳輸視頻；
提供一路雙向視頻、一路雙向語音、兩路以太網和一路雙向數據；無電磁干擾（EMI）、射頻干擾（RFI）；
采用H.264編碼格式；
RS232/RS485串行通信端口；
音、視頻壓縮傳輸與還原；
產品設計流程符合ISO9001標準；
綜合低成本高效益，開電即用，設置、使用簡單。
技術規格:
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
視頻
|
視頻壓縮 |
H.264 |
視頻制式 |
PAL 25fps復合視頻（CVBS） |
|
視頻格式 |
720×576(D1) |
視音頻碼率 |
2Mbps |
|
視頻輸入 |
復合信號BNC |
視頻輸出 |
復合信號BNC |
FXO/FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
數據
|
接口類型 |
RJ-45 |
數據類型 |
RS232/RS485 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤20W |
環境條件
|
工作溫度 |
-15 oC ~+65oC |
儲存溫度 |
-25oC~+75oC |
應用實例一
IDM VDT1000雙向音視頻編解碼傳輸設備是為適應基于電信E1(2M口)傳輸通道而設計的，并采用H.264壓縮方式，具有強大的即時圖像捕捉和圖像壓縮功能。IDM- VDT1000將輸入的視頻、音頻和數據進行壓縮混合，形成2M速率的PCM碼流，通過E1接口送給傳輸設備進行遠距離傳輸，滿足遠程視頻監控、視頻會議等系統需要，提高E1線路資源在專網/SDH網絡中了利用率。同時提供RS232/485串行數據通信端口，滿足遠程視頻監控、視頻會議等系統需要。所有的接口均符合國際標準，適用于不同的工作環境。
