IDM-16E1數字智能配線架
一 概述
IDM-16E1數字配線架是提供智能配置的16組E1全交換設備，提供掉電直通功能。它以簡潔的單板結構實現了16組E1通道。IDM-16E1提供網管接口，支持掉電直通和掉電記憶功能，告警監控功能完善，集成度高，功耗低，性能穩定，使用方便。
IDM-16E1數字配線架具有完整的告警監視功能。告警內容包括E1信號消失、幀失步。除了上報本端的告警狀態以外，還可以通過按鍵利用本端的指示燈顯示對端的告警狀態。電源供電模式為~220V和-48V可選。
二 設備結構

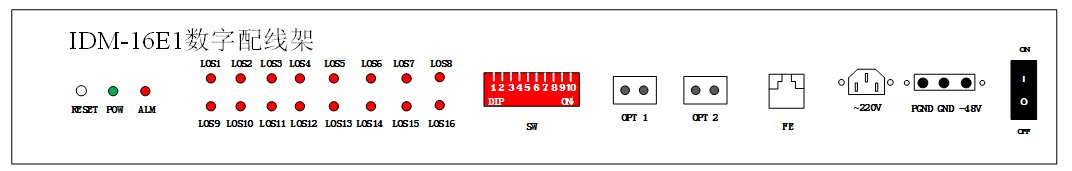

IDM-16E1數字配線架設備前面板示意圖

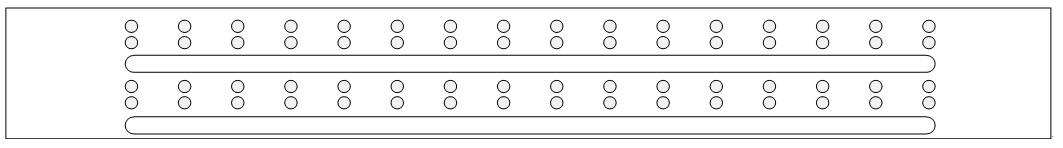

IDM-16E1數字配線架設備后面板示意圖
三 產品特性
(1).采用專用的大規模集成電路，可提供最多16組E1的透明傳輸。
(2). 支持多臺設備通過光纖級聯使用。并且可以使用兩組光纖組成環網保護�？蓪�(shí)現N*16個2M信道的遠程交叉、監測、測試、排障等管理功能。
(3). 提供數字配線架的維護和告警記錄數據入庫管理能力，可以通過MCP協議和機房AI智能體管理系統相連，提供AI分析報告和AI預測報告。
(4). E1接口碼型為HDB3碼，E1抖動容限、轉移特性、輸出抖動完全符合ITU-TG.703、G.823和G.742建議。
(5). 完善的監控告警功能。提供線路E1信號丟失、信號幀失步。面板指示燈可以顯示具體的告警狀態；同時設備能夠輸出告警信息。監測告警內容包括LOS、AIS、LOF等，監測誤碼內容包括CRC4、FAS、REI等
(6). 支持E1支路遠端環回功能，便于設備檢測和管理；
(7). 提供以太網遠程管理能力，包括監測、統計、交叉、環回、離線誤碼測試以及時延測試等。
(8). 整機為單板設計，標準的1U機箱。
(9). ~220V交流電源或-48V直流電源供電方式可選，也可~220V交流-48V直流電源互為冗余、提供1+1保護。
四 配套管理平臺

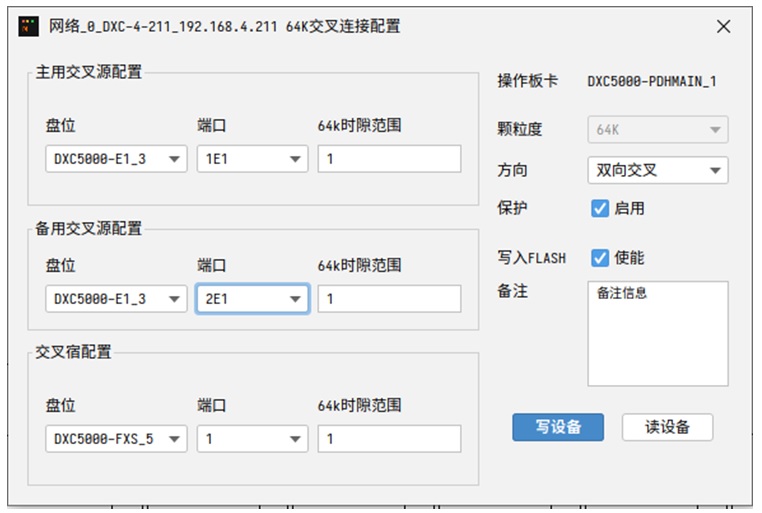

4.1 網絡管理平臺軟件
4.2 BI可視化展示軟件
通過圖形、圖表、地圖等視覺元素，將E1數字配線架系統中復雜的數據轉化為直觀的、易于理解的儀表盤。
n 全局狀態總覽看板：展示端口總數、正常/中斷/警告端口數量、可用率等核心KPI。
n 實時性能監控看板：以矩陣圖或列表形式，實時滾動每個端口的收發光功率、誤碼率、告警狀態。
n 歷史報告看板：生成日/周/月報，展示歷史性能趨勢和統計分析結果。
n 它的特點是“人找信息”，運維人員需要主動去查看這些預設好的看板來獲取狀態信息。

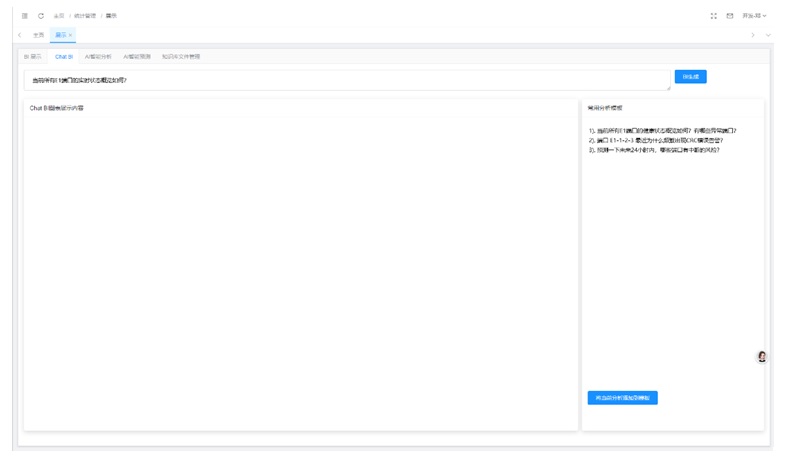

4.3 ChatBI智能體
允許運維人員用最自然的語言直接提問，系統會直接返回答案或圖表，而不是讓用戶去復雜的儀表盤中尋找。
只需提問，諸如：“今天哪個E1端口的誤碼率最高？”“對比一下端口A和端口B上周的可用率。”“架框3的端口12當前有什么告警？”，智能體會理解您的意圖，直接從后臺數據庫中查詢數據，并以最合適的格式（如一句話、一個表格、一張趨勢圖）返回結果。
4.4 BI智能體分析
具備主動分析能力的大腦。它通過關聯分析、模式識別、機器學習等算法，幫助您診斷“為什么”會發生問題。
n 關聯性分析：自動分析一個端口的中斷是否同一時間影響了其他關聯端口，從而快速定位是單端口問題、板卡問題還是上游設備問題。
n 模式識別：發現性能劣化的規律，例如“每次在業務高峰時段，該端口的誤碼率就會升高”，指向可能擁塞或干擾問題。
n 多維下鉆：從一個匯總數據（如全網告警激增）下鉆到具體某個機房、機架、板卡乃至單個端口，層層遞進找到問題源頭。
n 它的特點是“診斷歸因”，從知其然到知其所以然，是故障排查的核心。
4.5 BI智能體預測
從事后分析走向事前預測。它基于歷史數據，使用時間序列預測、機器學習等模型，預測未來的潛在問題。
n 性能趨勢預測：預測某個E1端口的誤碼率在未來幾天/幾周的發展趨勢。如果預測到將超過閾值，便會提前發出預警，實現預防性維護，在故障發生前進行干預。
n 故障風險預測：通過分析性能數據的退化模式（如CRC錯誤緩慢增長），結合設備生命周期數據，預測端口或板卡發生硬件故障的概率和風險等級，并生成維修建議清單，指導資源規劃和備件準備。
五 接口規范及技術參數
5.1 E1接口規范
n 碼型：HDB3
n 碼速率：2.048kbit/s±50ppm
n 阻抗：75Ω(非平衡接口)/120(平衡接口)
5.2 電源
n 交流220V（165-260V），50Hz
n 直流：-48V，1A
5.3 工作環境
n 溫度：0ºC~45ºC
n 濕度：90%（無凝結狀態）
5.4 存儲溫度
n 存儲溫度：-20～70℃
5.5 整機功耗
n 整機功耗：<15W
5.6 設備規格
n 體積：19英寸1U/盒式
