IDM-IPCOM多碼率同步異步串口數據采集設備

      目前在空管雷達的應用中越來越多的用到同步串口傳輸，傳統的用法是通過PCM設備傳送9600BPS的異步串口數據，國內很少有廠家能夠支持同步串口傳輸，同時在一個64K時隙上能夠支持同步57600bps數據傳輸?shù)膹S家?guī)缀鯖]有。瑞光極遠長期關注軍隊和民航的應用，能夠提供多種專用接口！

IDM-IPCOM除與PCM配合使用，可以完成同步串口的接入、傳輸、數字分路、IP口錄音輸出外，也可以單獨使用，作為一款多碼率同步異步串口數據采集設備；可以用做雷達路由器、同步串口轉網絡設備、串口數據協議分析采集設備、串口網絡轉換器、同步串口網絡轉換器、雷達數據IP接口記錄器、雷達數據分路器，等等。

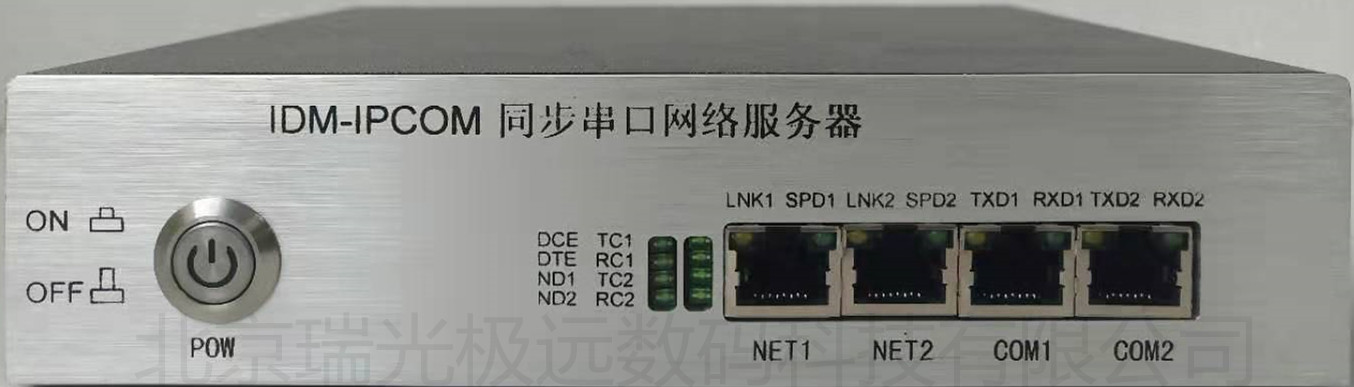

IDM-IPCOM多碼率同步異步串口數據采集設備 正面圖

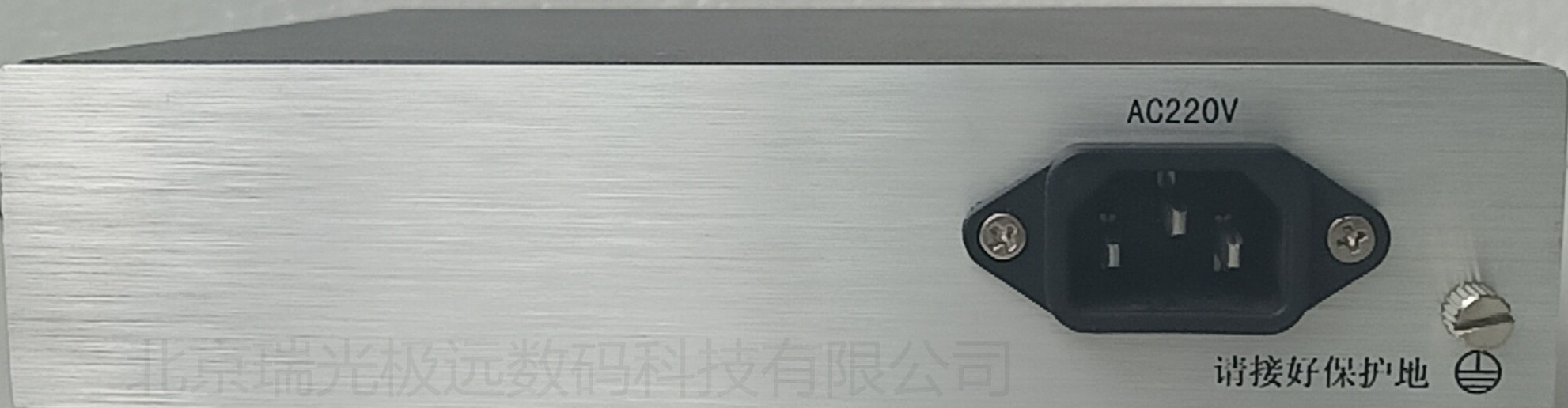

IDM-IPCOM多碼率同步異步串口數據采集設備 背面圖

      IDM-IPCOM多碼率同步異步串口數據采集設備，本設備提供2組以太網接口，每組可以建立4個獨立的socket，支持TCP、UDP、IP、ARP、ICMP、MAC、IGMP、PPPoE等協議和規范。

設備4組RS232接口，速率可達115200bps，可以滿足4組傳統串口設備接入物聯網�？梢宰鳛閮陕吠�步串口使用，作為兩路同步串行接口��IP轉換器，也可以作為四路異步串行接口到IP的轉換器。

本設備也可以作為數字分路器使用，最多可以把一路同步或串口數據，發送到8個IP終端上。也可以把一個IP上來的數據轉發到4個串口上（需要轉發到更多串口上，可以和我公司IDM系列產品配合使用）。

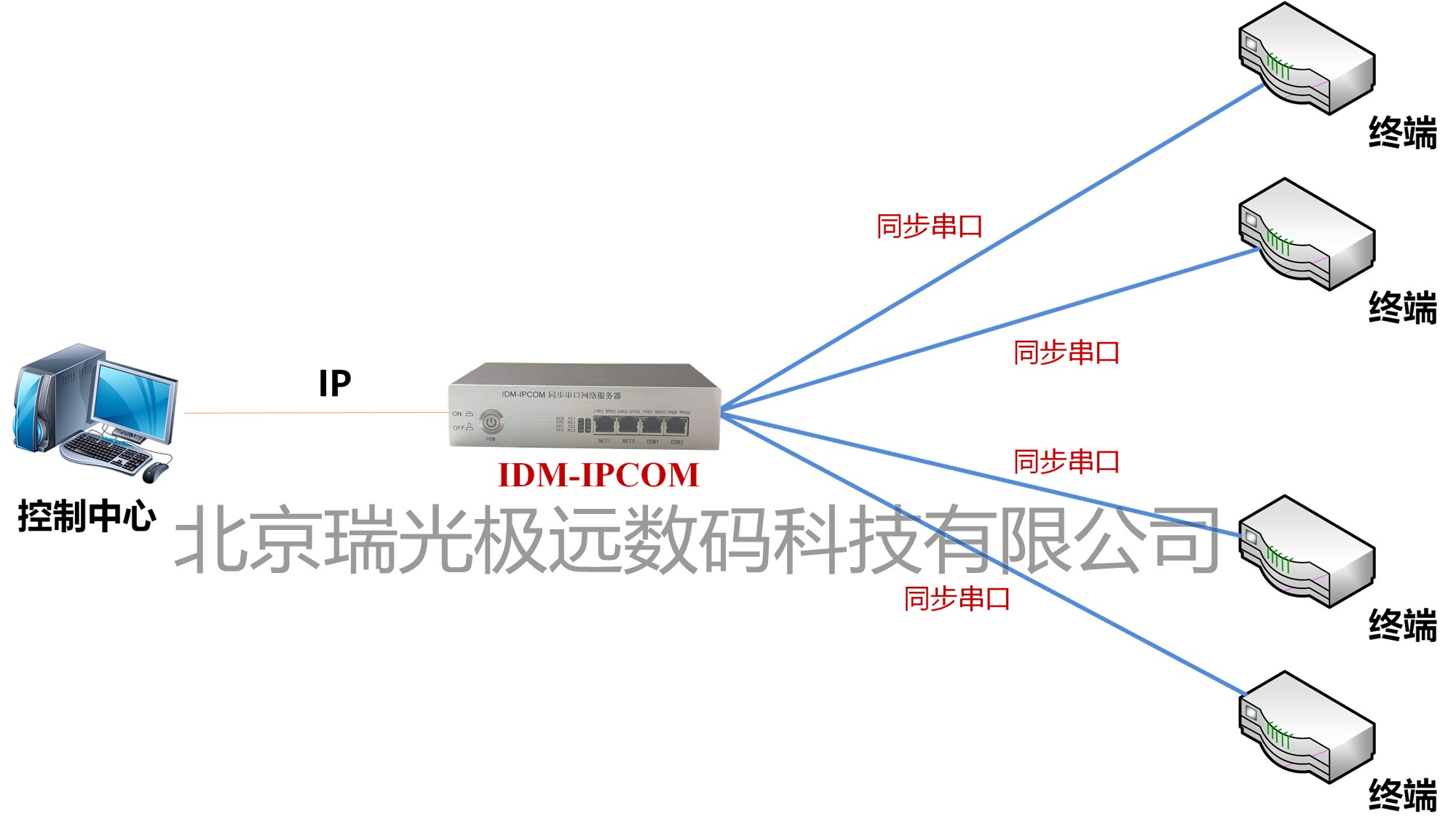

同步或串口數據，發送到8個IP終端

IP上來的數據轉發到4個串口

本設備也可以作為同步異步串口通過IP網透傳時使用，既支持點對點的透傳，也支持點對多點的IP網上傳輸。

點對點的透傳，IP網上傳輸

       接口介紹：

以太網接口：RJ45

網絡速率：10M、100M、自適應

串口速率：115200/57600/38400/19200/14400/9600bps等

工作方式：同步、異步

總位元：8、9、10、11

停止位元：1、2

校驗位元：奇校驗、偶校驗、無校驗

      無信號

通過配置接口轉換板，也可以提供V.35接口、X.25接口等在IP網上的傳輸、記錄、和協議分析；

RS232與V.35接口轉換部件

RS232與X.25接口轉換部件

RS232與RS485/RS422接口轉換部件

本設備可以工作在DCE模式（同步串口向用戶設備提供時鐘）、也可以工作在DTE模式（同步串口接收外部的時鐘）。

競品分析：  MOXA C502（已停產） 同步二串口卡是高速同步通信的最佳解決方案, 例如 X.25, Frame Relay（ 幀中繼）, SS7, 和其他. 在復雜多樣的同步通信應用中， 提供簡單易用的同步函數庫，可依其需求撰寫軟件，搭配優秀的硬件，使C502 適合任何同步應用，例如ATM接口, 衛星通信,或銀行金融機的聯網等等
