智慧管廊信息傳輸系統

      管廊光纖環網傳輸系統

根據多年的工業通信解決方案的行業經驗，針對地下管廊通信系統推出了獨特的光纖通信組網方案。

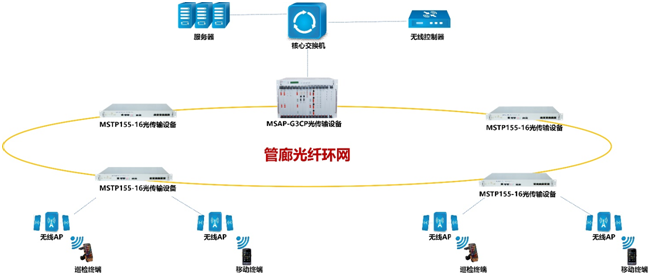

     在管廊中部署MSTP155-16光傳輸設備，在智慧管廊大數據中心部署MSAP-G3CP設備，通過光纖組成冗余光纖環網，每個節點下聯接入物聯網接入終端IOT365、網絡交換機、無線覆蓋設備、視頻監控等終端和業務系統。
光纖環網具有可靠性高，容量大，容災能力強等特點，同時業務接入靈活，能夠滿足智慧管廊中所有業務數據的接入和傳輸。
光纖傳輸環網有如下優勢：
      損耗低，傳輸距離長；
      傳輸頻帶寬，容量大；
      傳輸質量好，保真度高；
      抗干擾能力強，保密性好；
      質量輕，敷設方便，可靠性高。


          管廊無線網絡覆蓋系統
     管廊無線覆蓋提供管廊內部各工作面之間移動通信手段，無線信號覆蓋整個管廊的線路區域和管理區域。系統能夠在管廊內維修、搶救、巡邏等人員與大數據中心管理人員之間建立靈活的通信聯絡，也可以通過大數據中心對管廊內工作人員傳送信息、通知及命令等，對突發事件及時進行命令和人員調度。同時為實時監測傳感器、巡檢機器人和手持 PAD的移動巡檢等提供一套穩定可靠的無線傳輸系統。



          無線網絡覆蓋系統具備如下功能：
      信息化管理：因為地下管廊結構復雜，長度較長，對地下綜合管廊進行全面信息化管理，為此部署了大量監測傳感器，通過無線實時獲取傳感器數據，全面監測市政管廊內各類能源設施設備狀態；
      網絡的可靠性：為了保證監測數據的穩定回傳和機器人控制數據的實時下發，需要管廊內的無線覆蓋實現快速無縫漫游，防止因切換時網絡丟包過多而造成的業務中斷。
      網絡的可管理性：定期進行人工巡檢，巡檢人員移動巡檢需要實時回傳數據。
      WIFI定位：通過Wi-Fi 定位技術，獲取管廊內流動人員以及工作人員的實時位置， 實時監控人群數量及方向變化，在封閉環境中，一旦出現高危情況時，可以有效的協助管理人員統一指揮，將用戶基本位置信息在系統進行統一顯示。
      網絡具有擴展性：為了能夠應對今后行業對于無線網絡的更多的需求，例如增加傳感器和機器人等等，需要我們保證在當前實際以及可見的未來發展的基礎上建設高性價比的WLAN。


          管廊定位系統
管廊定位系統采用無線WiFi和RFID兩種技術實現。
        無線wifi定位
本方案架構包含兩部分：WLAN 系統（WLAN Sub-system）、數據中心（Data Center）；
         WLAN 系統
         Wi-Fi AP：提供無線上網功能，提供探針功能，將掃描到的周邊的Wi-Fi 終端的信號強度傳送到定位服務器（Position Server），同時為手持終端提供語音數據回傳服務。
         Wi-Fi AC：無線控制器，配置和管理 Wi-Fi AP。
         定位數據中心
            定位服務器：提供室內 Wi-Fi 定位功能，收集 Wi-Fi AP 傳送來的終端信號，計算終端位置，保存終端位置；
            流量分析系統服務器：
            提供用戶管理功能；

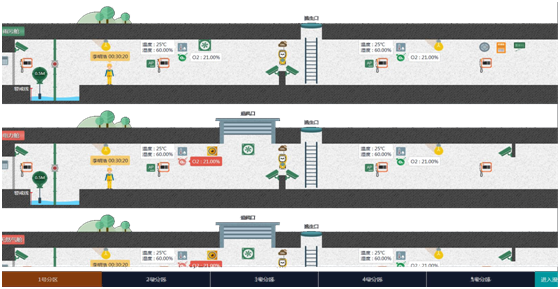

            人員位置實時監控；
            進廊人數統計：按時、天、月進行到廊人數統計；
            新老訪客統計：按天、月統計到廊新老訪客人數；
            停留時間統計：按天、月統計指定歷史時間段內的人員平均停留時間；
            峰谷時段統計：統計每天人流峰值、谷值的時間段；
            到訪頻率統計：統計指定時間段內，人員的到訪次數，輸出每個范圍的人員列表；
            位置熱圖：在室內地圖上，展現指定時間段內的人流分布；
            歷史軌跡保存：可以保存地下工作人員在特定時間段內的移動軌跡，方便后續查看、分析。

        RFID標簽定位
     地下管廊采用RFID標簽定位，RFID屬于無源定位，輔助使用二維碼實現精確定位。使用小面積的RFID標簽或降低RFID掃描模塊的發射功率。為區分不同的電纜，需要把不同電纜的標簽分開一定的距離放置。
     根據相關規定，對電纜中間接頭、電纜井（含掩埋井）必須裝電子標簽，RFID標簽?zāi)透邷亍⒛湍ァ⒛透�蝕、防水等。
     工作人員或者巡檢機器人攜帶ID2000移動便攜綜合檢測儀(ID2000移動便攜綜合檢測儀是集RFID檢測、二維碼檢測、溫度檢測、距離測量于一體的檢測系統，可以控制RFID掃描模塊的發射功率，從而滿足檢測和定位的需求。同時對地下管道的其他信息進行采集)，巡檢或者巡邏時能夠?qū)崟r掃描電子標簽，實時接收信息，上傳經緯度、時間信息到管理中心，在管理中心的電子地圖上實時顯示行動軌跡。

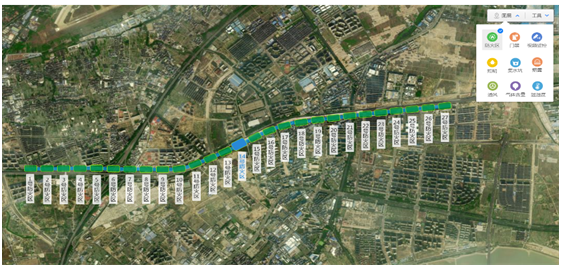

     管理者通過電子地圖，實時查看定位人員所處位置及現場工作情況。通過系統軟件對傳回的數據進行分析、處理、軌跡回放，統計、制作報表。為管理者提供一個科學、準確的考核依據和應急指揮輔助依據。
