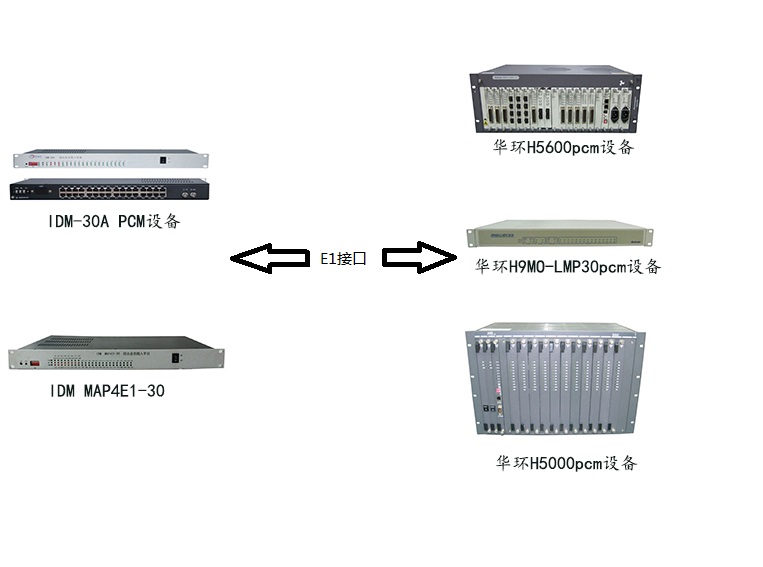

IDM PCM系列與其他廠家PCM對通中的通用信令處理

各家的PCM都使用TS16時隙的隨路信令，但是各家的使用方法不相同，在和大廠家的E1接口交換機互通時也發現各家不太一樣。通常交換機上的TS16時隙信令可以配置，以便適應各種終端。PCM設備在和大型中心節點的DXC時隙交叉連接設備互聯時，DXC中心節點就可以對來自PCM上每一個64K時隙上的隨路信令進行設置和交換，以便各家的PCM設備可以互通。而小廠家的DXC設備沒有64K時隙對應的信令變換功能，通常需要廠家的PCM上做信令處理。在任意兩家的PCM對通時，通常也要求其中一家的PCM信令可調。

PCM廠家互通都是靠工程經驗進行，通常可以借助于PCM在線測試儀表在線監測各廠家PCM的信令。在開通PCM時，為了PCM對通，PCM互通時要進行PCM信令設置、PCM信令變換等操作。

為方便說明，我們把E1接口信令稱為線路信令（Line_ina為輸入方向的a比特信令、line_outd為輸出方向的D比特信令）、把用戶接口端的信令稱為用戶信令（user_ina為輸入方向的a比特信令、user_outd為輸出方向的D比特信令）。

各家的用戶側信令有使用A、B比特表示振鈴和極性的，也有用C、D比特表示振鈴和極性的（IDM系列PCM就是這種），不使用的位有要求為0的，也有要求為1的，IDM系列的PCM對不用的信令比特不做任何處理。為了相互適應，就需要對信令做簡單運算。（有的廠家使用四個信令比特的重新編碼，由于規則是自定義的，無法接通，這里不做討論）。

通常對某位信令可以設置常0、常1、取反三種運算，由于各位之間要做“與”運算，如果該位不起作用，也就是信令位之間沒有影響，就將它設為常1.

舉例如下：

User_outC=[(可選的非操作) Line_inA]  與 [(可選的非操作)  Line_inyB] 與 [[(可選的非操作)  Line_inyC ] 與  [(可選的非操作) Line_inD]

注1：公式中表示C信令的輸出，與A、B、C、D有關；

注2：如果不考慮A、B位信令，直接將前兩位設置為1；

注3：第三位表示C位與自己輸入狀態的關系；

注4：第四個表示C位與D位輸入狀態的關系；

在網關上對雙向信令配置后一般就能與任意廠家的PCM或者交換機互通。
