DXC設備詳細介紹

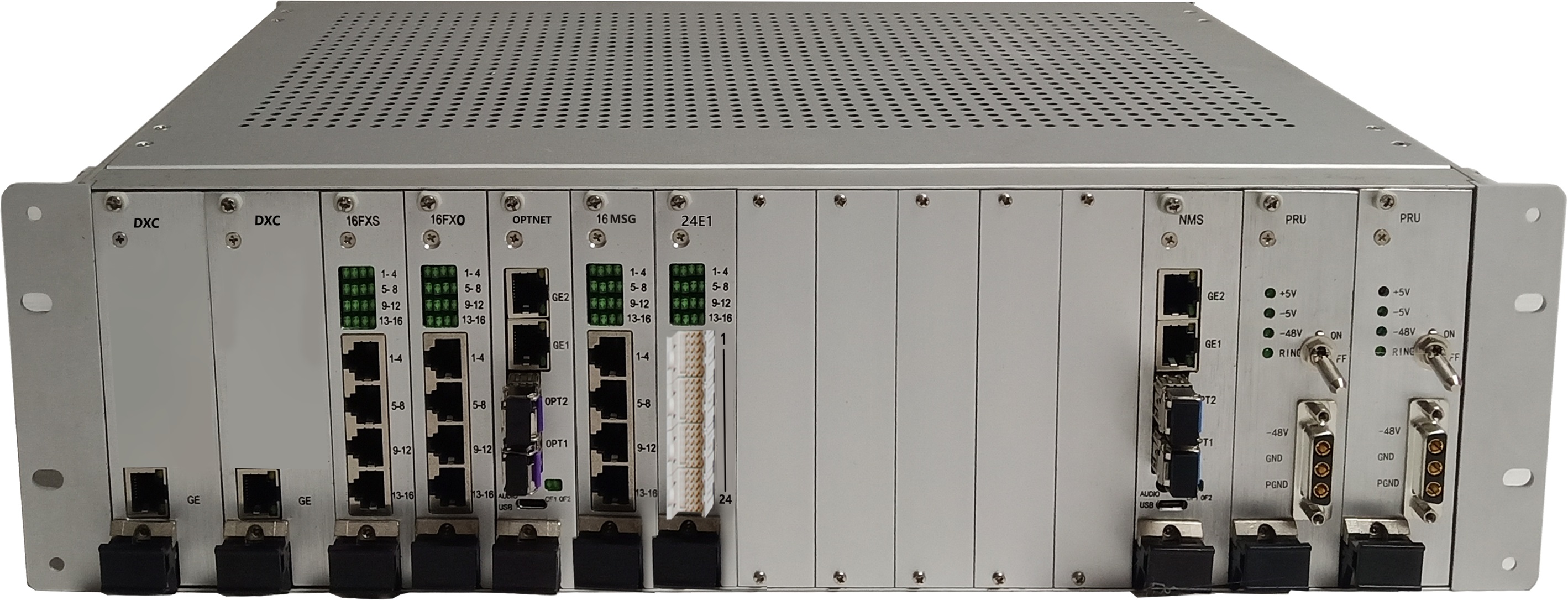

在硬件結構方面，該DXC5200設備采用19英寸3U標準機箱，這一標準化設計不僅便于設備在各類機柜中靈活安裝，更能與現有通信機房的基礎設施完美兼容，降低了部署難度。機箱內部精心規劃了豐富的槽位資源，包括2個電源盤槽位、2個主控盤槽位以及11個業務盤槽位。充足的槽位配置為設備的功能擴展與業務升級預留了充足空間，可根據實際業務需求靈活搭配不同類型的板卡。

電源系統是設備穩定運行的基石，DXC設備配備雙48V電源，并支持1+1 冗余保護。這意味著當其中一個電源出現故障時，另一個電源能夠立即無縫接管供電任務，確保設備在電源故障情況下仍能持續穩定運行，極大地提高了設備的可靠性。





主控系統同樣采用雙主控設計，支持1+1冗余保護。主控盤具備強大的處理能力，支持交叉容量達到7200×7200個64K時隙全交叉，能夠高效地完成用戶接口的接入和管理、數據和信令交叉連接、系統同步以及設備組網控制與管理等關鍵任務。值得一提的是，主控盤支持對單端設備內所有 E1 通道進行數字電平調節，可根據實際傳輸環境優化信號質量。同時，主控板支持遠程在線升級功能，無需現場操作即可完成系統升級，降低了維護成本，提高了升級效率。

E1業務盤作為重要的業務接入單元，單盤可提供24路E1接口，采用歐式插座接線方式，連接穩定可靠。該業務盤同樣支持遠程在線升級功能，便于后續功能擴展與系統優化，保障業務的持續穩定運行。

網管盤在設備的集中管理與互聯互通方面發揮著關鍵作用。它支持通過網管軟件在線采集第三方廠家 TS16信令格式，并能自動保存相關數據，為設備間的信令交互提供了便利。更重要的是，網管盤可以對 240路E1中的任意64K時隙進行信令格式設定，這一功能打破了不同廠家PCM設備之間的通信壁壘，實現了任意廠家 PCM 設備電話業務的互聯互通，極大地提升了通信網絡的兼容性與靈活性。

測試盤為設備的維護與故障排查提供了強有力的支持。測試盤配置了測試端口，且測試端口配置為FXS接口。通過網管系統，利用測試端口可對指定64K時隙執行多種測試操作，包括發送鈴流、發送音頻、接收音頻、三方通話、雙向通話、監聽以及64K時隙雙向環回等。這些豐富的測試功能能夠幫助維護人員快速定位故障點，提高故障排查效率，降低故障對業務的影響。

此外，DXC設備還具備極強的業務擴展性。它支持插入64K及N*64K業務板卡，業務種類和數量可在機框內任意配置，每槽位可提供8路或10路64K業務。業務類型涵蓋 FXS/FXO、磁石、2/4 線 EM、RS232/RS422/RS485、GSM/CDMA等多種類型，能夠滿足不同場景下的多樣化業務需求，為用戶提供了高度定制化的解決方案。
