石油鉆井企業音視頻指揮調度系統

1 需求分析
目前市場上的指揮調度系統仍以數字程控交換技術為主，一般建立在固定電話網（PSTN）上：此方式受制于線路，缺乏靈活性，由于線路的故障極易造成調度的失效；受制至于底層傳輸網絡，新的應用擴展尤其是數據、音頻、視頻的融合應用無法實現。隨著通信技術日新月異地發展及IP 網絡向世界各個角落的延伸，IP 通信技術已經成為通信技術的主流，IP 網絡作為基礎的通信架構也必然成為未來的發展方向。Everything Over IP 已經成為未來通信網絡的必然趨勢。
 “石油鉆井企業音視頻指揮調度系統”是北京瑞光極遠公司順應技術發展之需要，與石油部門緊密合作，面向石油行業推出的采用最先進的IP音視頻指揮調度系統。系統采用NGN（下一代）網絡架構，利用軟交換技術完全構建于IP 網絡之上符合國際通信行業標準。系統具有良好的結構和互連性，可以與現有的移動公眾通信網絡、固定電話網絡、專業集群通信網絡（150M/350M/450M/800M）等相關網絡有機、合理地集合為一體，融合信息發布、電話會議、調度系統、無線應用及定位管理于同一系統平臺上，集語音、數據、視頻業務為一體，為用戶提供高效、快捷、方便、靈活、經濟、全面的綜合化信息調度指揮服務，整個系統不受地理位置的限制,可以分布式部署；具有開放的體系結構、標準結構和應用編程接口(API)，方便用戶提供特殊的增值業務，為相關行業應用一體化信息平臺提供解決方案。
2 方案介紹
音視頻調度指揮最基本的功能，就是監視控制和數據收集，以及呼叫處理等，能夠快速準確、方便靈活的將生產調度命令上送下達，提高對于突發事件的應急情況的解決速度，進一步確保石油供應的安全運行水平。
 系統支持分布式部署，適合石油系統單位分散的特點，能夠依托石油專網迅速進行系統部署和節點擴充。調度室能夠隨時監控所有調度終端的通信狀態，并快速下達調度指令；終端部署在各個采油站點及鉆井站點，形成多級互聯、集中管控的專業調度通信系統。

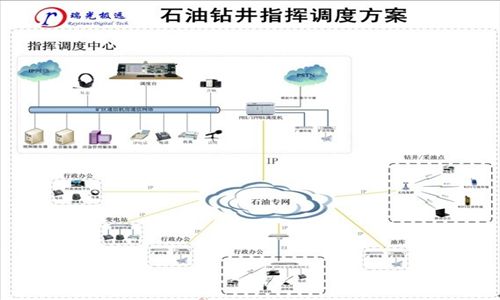

2.1 方案拓撲

2.2 設備選型
 中心點放置一臺PBX/IPPBX綜合調度機IDM MSAP-CP和觸摸屏指揮調度臺，調度員通過指揮調度臺來實現對網絡拓撲中任何節點任何終端的音視頻指揮調度、定位、信息發布等功能；
 對于固定電話和手機，可以通過IDM MSAP-CP的E1數字中繼接口或者FXO模擬中繼接口出局調度；對于安裝FXS口的設備、IP話機和軟電話，可以直接調度；對于E&M接口的PBX下的分機，可以通過瑞光極遠的IDM 60N有無線調度網關實現調度；對于用FXO口配合PBX的使用，通地IDM MSAP-CP的PBX調度盤實現調度；對于模擬集群和數字集群系統，可以通過IDM 60N有無線調度網關和電臺E&M接口連接轉換實現調度。
 音視頻綜合調度系統
該調度系統可以提供傳統調度機所具備的一切調度功能，包括：呼叫轉移、呼叫轉接、呼叫保留、重撥、呼叫強插、速撥、排隊應答、公共鈴組、會議、通播對講、錄音錄時、檢索放音、記錄重演。同時還能夠有效地將音頻、視頻和數據業務綜合起來，能為用戶提供完善的多媒體(音頻/視頻/數據)業務解決方案。
本方案中，在調度中心可配置一臺PBX/IPPBX綜合調度機IDM MSAP-CP，作為整個調度系統通信單元的核心部分，實現對多種形式的報警統一排隊及分配處理。
IDM MSAP-CP調度系統通過STM1-WG信令網關與PSTN網絡連接、通過IDM 60N有無線調度網關與無線數字及模擬集群網絡連接、辦公區域的用戶通過IAD系列語音網關與調度機連接，實現固話用戶、移動用戶、VOIP語音用戶、數字集群終端用戶統一呼入、調度呼出功能。
 指揮調度臺

 調度直呼分機（單鍵無阻塞）
 強插、強拆、監聽,一鍵到位
 鍵權自動跟蹤；設置夜間服務功能
 時間及用戶來話號碼顯示、來話單位中文顯示
 中繼來電顯示功能；用戶狀態雙燈多態顯示
 調度臺控制的用戶及中繼可任意設置
 中繼多向出局，且多種中繼呼入連續
 調度多席復聯、中繼多方匯接
 調度可按鍵出中繼
 顯示呼叫狀態，實時提供操作指示
 可以同時呼叫多個用戶，多方通話
 調度可有選擇接聽用戶
 可以與其他交換機實現等位撥號、縮位撥號等多種功能
顯示控制單元按鍵可以靈活配置作為直接訪問鍵和功能鍵；采用觸摸顯示屏模式，用于實現一鍵到位式的呼叫處理、各種調度；也可以采用普通顯示器、投影屏等；顯示控制單元調度界面具備用戶狀態顯示功能，可以正確顯示用戶的各種狀態，包括空閑、通話、振鈴及掛機、對方號碼、時間等信息。顯示控制單元簡單便捷、操作友好的顯示界面（可以根據用戶的具體應用重新定制）確保了調度指揮的可靠、實時、迅捷。
 IAD設備
在普通行政辦公環境或變電站、發電廠等，可以采用瑞光極遠IAD系列設備，把普通模擬電話接入IP調度系統。
 IDM 60N有無線調度網關
石油系統采油站點及鉆井現場，無線集群系統是調度指揮中一種重要的指揮調度通信方式，它可迅速實現對位置移動的人員、車輛終端的統一調度。
系統在各局域網還可以配置多臺電臺適配器，電臺通過IDM 60N有無線調度網關和TOP設備配合使用接入IP 網絡，系統中的各調度臺通過網絡控制各電臺收、發話及波道轉換和靜噪。
350M模擬無線集群系統可以通過IDM 60N有無線調度網關的E&M與IP調度系統連接，實現統一的通訊調度功能。IDM 60N有無線調度網關與電臺之間的接口包括：發話、收話、PTT 控制和數據通信4類信號。
3 方案特點
3.1 調度功能豐富
  瑞光極遠IDM MSAP-CP調度系統采用國際領先技術的融合通信一體化平臺，該平臺集IPPBX、PBX、IVR、ACD、APP（調度指揮服務器）等服務功能于一體，集錄音、傳真、會議、留言等全套的增值業務于一體，所以硬件平臺非常簡單，用戶只需要購買一臺硬件設備即可，無需購買任何第三方設備（如：傳真卡、錄音卡等）即可實現全套的調度指揮功能。同時也解決了不同網絡之間、多套系統之間存在兼容性差、共享性差、重復投資、操作復雜等諸多缺陷。
該調度系統調度功能強大，包括：群呼、組呼、直呼、點呼、輪呼、強插、強拆、監聽、重撥、多方會議、呼叫保持、保持恢復、呼叫等待、呼叫轉移、呼叫代接、臨時分組、權限控制、調度錄音、通話記錄。
3.2 調度臺更為先進易用、操作簡單

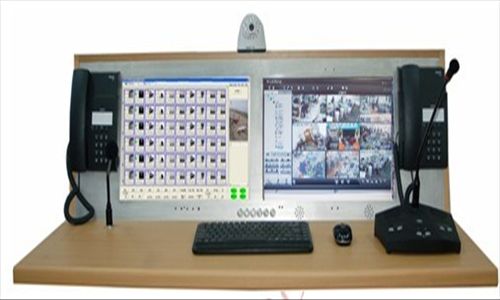

  采用雙屏操作的調度臺，集音視頻綜合調度、視頻會議交互以及視頻監控等功能于一體，直觀方便。使用調度臺選用觸摸屏，將使操作更加簡單。通過圖形化調度臺，能夠十分清晰的顯示所有調度終端的通信狀態，根據調度臺的等級權限管理，高級別調度臺可以對低級別的終端進各種調度操作，對固定分組及臨時分組可以進行廣播通知或召開會議。
3.3 高可靠性
  瑞光極遠推薦的通訊產品全部采用經歷了運營實踐考驗的電信級設備，網絡設計充分采用冗余、備份、熱插拔等手段保證從物理層到鏈路層的網絡可靠性，通過多種加密等技術手段保證網絡及數據的安全性。
3.4 多級分布式調度部署、遠程互聯
  采用IP網絡作為承載網，調度機、調度臺、組網方案完全數字化、IP 化。使得系統的部署不受傳統傳輸網絡的限制。IP網絡可達的地方就可以進行調度系統的部署，突破了傳統調度系統的距離限制。
  各分公司建立相對獨立的調度子系統，對自己轄區內的生產作業進行指揮控制，總公司建立調度主系統，負責統一規劃管理，并可以進行跨級調度，能夠監控所有分公司的調度狀況，并統籌安排生產任務。IP調度系統具有識別調度臺權限的功能，支持層級式的總調-分調模式進行專網內調度系統的建設，適合組建多級網絡。調度臺即可以對本網內的用戶進行調度操作，也可直接對上級石油通信網、下級石油通信的調度用戶，進行跨網調度。
3.5 可移動部署、融合傳統集群調度通信
  該調度系統可以配合微波、衛星、WIFI、SCDMA、GSM、集群通信等無線通信網絡工作，而且IP調度系統設備體積遠遠小于傳統設備，使得系統具有了傳統調度系統不具備的可移動性，能夠?qū)⒄麄�系統安裝到車輛上面，滿足應急通信等移動部署需求。
在面積廣闊、移動性強的單位或區域，可部署移動終端接入調度系統，實現移動中的指揮調度作業，結合石油行業的應用，可以借助無線網絡的優勢定制開發出更多的移動應用業務，更好的為石油系統服務。
3.6 一體化解決方案
  內部通話零話費，目前很多石油專網用戶已經開始在新的語音網建設或原有語音網優化中傾向于使用軟交換技術，瑞光極遠除了能提供完整的軟交換網絡建設方案外，還可以實現石油調度指揮系統＋行政辦公系統完美結合的一體化解決方案，可一站式向用戶或者集成商交付使用。
網絡內所有分機只需要撥短號即可快速地實現分機通話，不會產生任何通信費用，可非常輕松地形成一個跨區域的、統一的智能化調度指揮系統。
3.7 終端類型豐富、可擴展性好
  支持多種信令協議/中繼的接入方式，傳統信令協議方式包括NO.1信令、ISDN-PRI、 FXO（環路中繼）、NO.7信令；支持FXS、E&M、E1/LAN等接口；VOIP 信令協議支持標準通用的SIP協議，可以和瑞光極遠及其他廠家標準軟交換設備對接，互聯互通性好。
