IDM可視值班系統

 關鍵詞：值班系統，武警調度系統，融合通信，值班點名系統，可視對講系統，可視指揮系統，可視語音廣播，值班點名系統，音視頻對講系統

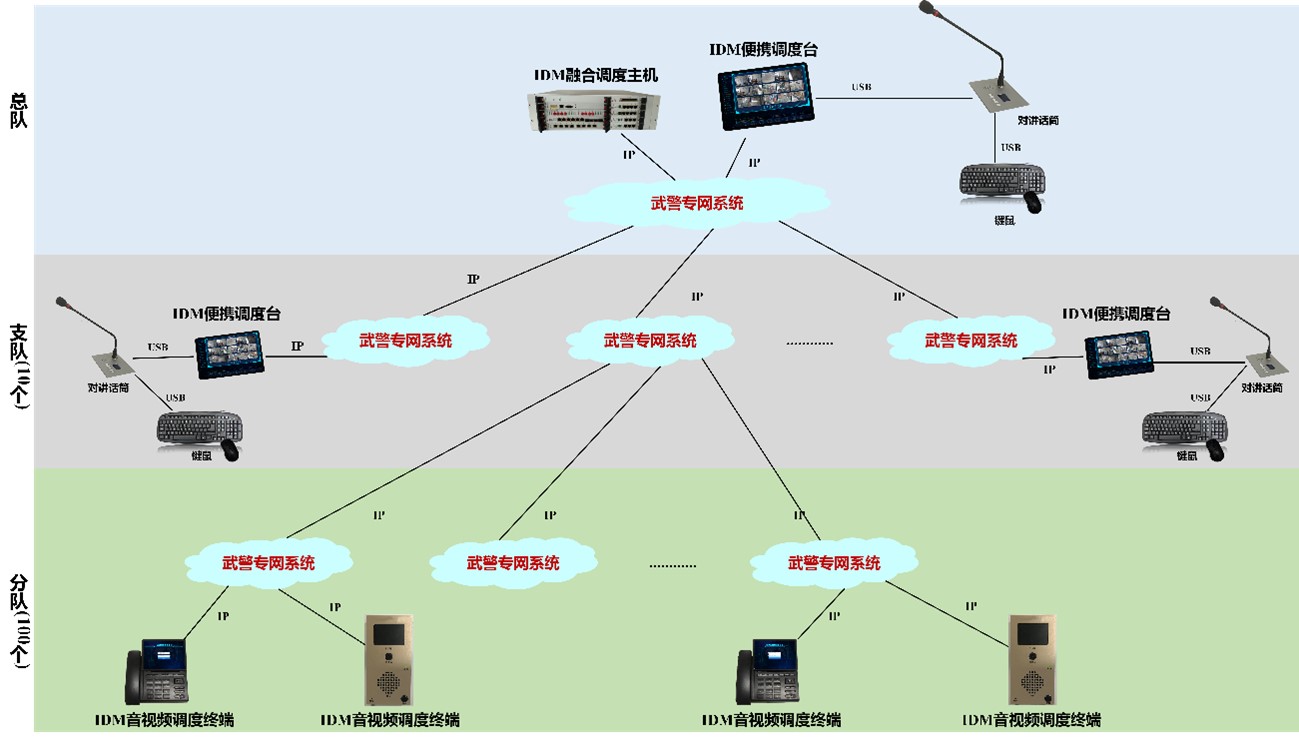

 一 系統需求

(1). 分總隊、支隊、分隊三級用戶；

(2). 系統使用內網，通過4G/5GVPN加密，也可以運行在移動單兵終端

(3). 下級可以一鍵與直接上級實現音視頻通信；上級可以對下級進行一鍵呼叫；兩個下級通話時，上級可以使用拆通功能一鍵通話，同時拆斷原有通話；上級可以一鍵啟動直接下級全體人員視頻廣播；支隊可以選擇分隊實現視頻會議；總隊選擇某個分隊開會時自動選中相應支隊用戶；

(4). 上級選擇下級音視頻對講、或視頻會議時時，默認不開視頻；下級呼叫上級時默認開啟視頻

(5). 上級具有查看實時查看下級設備狀態的功能。

二 系統設計

(1). 上級對下級采用智能終端上的一鍵通話功能；

(2). 具有上級對正在通話的下級電話進行強拆并接通的功能；

(3). 上級具有查看實時查看下級設備狀態的功能；

(4). 上級具有對下級進行音頻、視頻的監聽、監視功能；

(5). 分隊室內值班可使用可視電話、外部值班可使用可視對講終端；

(6). 上級可以對下級進行視頻廣播講話；

(7). 正在通話的會議中可以邀請其它成員加入會議

(8). 支隊和總隊領導使用觸摸桌面終端，加臺式USB對講話筒，USB話筒帶3W功放和喇叭，有LCD顯示器可以看到來電號碼，或PTT講話人員。USB除直接供電外，還可以連接鍵盤和鼠標，方便使用。

三 系統優勢

(1). 全部采用國產芯片、和自主可控的軟件；

(2). 總隊和分隊采用的IDM MCC-7000為21.5吋觸摸一體機，操作流暢，配置桌面一體化調度話筒，使用效果好，放音效果也好，話筒可以由主機USB供電；LCD顯示來電信息；音量可控；

(3). 分隊采用IDM MCC-500一體化可視對講主機，拾音清晰、放音洪亮、500萬高清攝像頭錄像清晰；

(4). 可以配置高性能服務器，滿足更多用戶參與視頻會商；

(5). 設計多種方式的快速通信按鈕，可以實現一鍵互通；

(6). 調度界面組織結構清晰，優先級功能保證；

(7). 分隊端可視對講終端有開關按鍵可以自定義，如用于定時匯報、報警、門禁開門等；

(8). 可以擴展視頻巡檢功能；

(9). 可以實現視頻會商功能；

(10). 可以擴展PTT群對講�？梢栽O(shè)置PTT對講群，所有終端可以加入有線分組PTT對講。

四 硬件

4.1 總隊設備

4.1.1 IDM RG3200音頻融合調度機

4.1.1.1 概述

IDM RG3200音頻融合調度機是北京瑞光極遠開發設計的基于PBX/IPPBX融合通信設備，廣泛應用于電信運營商、政府、行業、大中型企業用戶精心打造的，功能強大的。產品采用先進的數字集成電路、高集成優化結構及PBX/IPPBX通信技術設計而成�？刹渴鹪谄髽I(yè)側或運營商機房，為用戶提供音視頻融合一體的綜合解決方案。

系統采用模塊化設計、板卡組裝方式，支持PRI、NO.1、NO.7、SIP/H.323各種信令方式，可連接傳統PSTN網絡和運營商VOIP軟交換平臺，可基于TDM網絡和IP網絡實現語音、傳真、數據的傳輸，實現安全高效的企業內部音視頻融合通信。

4.1.1.2 結構說明

IDM MCC設備面板：

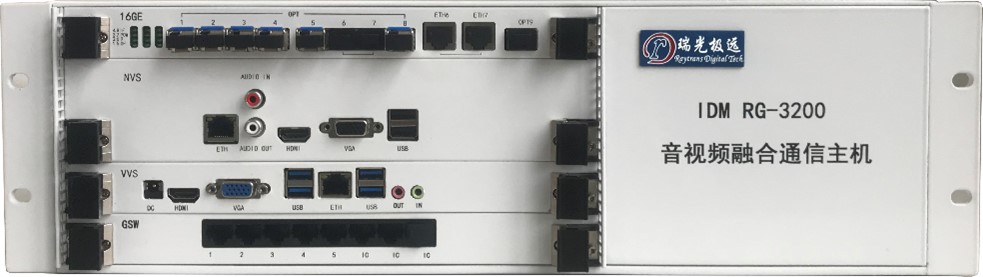

圖1.前面板示意圖

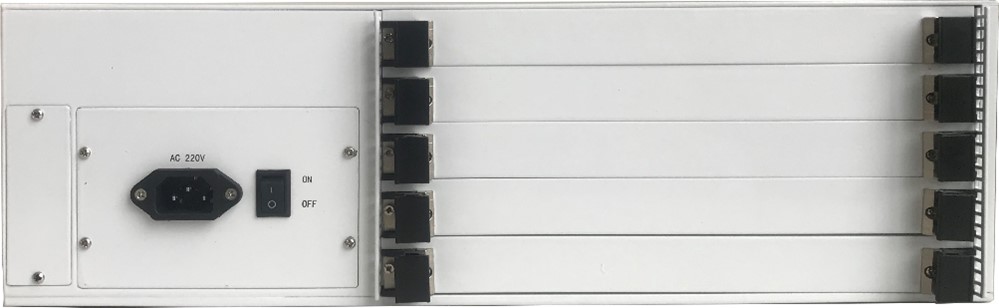

圖2.后面板示意圖

4.1.1.3 設備功能

(1). 機架式，≥至強四核，≥4G DDR3，≥1T，220V單電源，千兆網卡；

(2). 協議支持：SIP2.0/TFTP/FTP/SNMP/TELNET/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(3). 軟件平臺HFT的架構須滿足“云、管、端”架構，便于后期由服務器遷移至云端；交換系統軟件采用LINUX系統；具備融合指揮調度軟件、融合通信服務軟件、發布服務軟件、會商服務軟件等模塊；系統軟件最大支持100路并發通信，支持最大500用戶注冊；支持多機級聯； 根據用戶需求，選配并發路數和用戶注冊數。

(4). 支持與語音指揮子系統接口、寬帶集群子系統接口、視頻會議系統接口、視頻監控系統接口、單兵系統接口、應急預案系統接口、GIS系統接口、LED顯示系統、其他系統聯動接口；實現對各子系統的集中統一管理和操控；

(5). 可根據子系統提供的接口進行定制化開發；具備雙機備份能力；

(6). 具備融合通信功能，寬帶集群功能，發布服務功能，電子傳真功能，短信服務功能，視頻服務功能，語音會商服務功能，視頻會商服務功能，融合指揮調度功能（即具備對各類語音終端、寬帶集群終端、信息發布、視頻監控、視頻會議、GIS等系統信息資源的接入與集中管理功能、統一調用，實現語音、視頻、數據媒體流融合指揮調度服務）。

(7). 支持融合語音調度功能、基本對講功能、電話會議功能、視頻調度功能等調度功能；支持提供SIP中繼功能，實現與第三方系統的對接；支持GIS調度功能：直接點擊呼叫、直接點擊視頻查看、圈選呼叫、運動軌跡記錄/查詢等。

(8). 調度臺界面具有創建/修改/撤銷會場、向會場中添加成員、開放/禁止發言、踢出會場、會場鎖定、結束會議、會場廣播/廣播結束、會場錄音等基本的會議功能；

(9). 支持與視頻會議系統的互聯，調度會議可作為原有視頻會議的延伸和備份，當視頻會議受到客觀條件限制無法召開時，支持將用戶普通固定電話、手機等加入到音頻會議中。

4.1.2 指揮調度觸摸一體機+USB臺式對講終端

指揮調度觸摸一體機

USB臺式對講終端

4.2 支隊設備

4.2.1 指揮調度觸摸一體機+USB臺式對講終端

指揮調度觸摸一體機

USB臺式對講終端

4.3 分隊設備

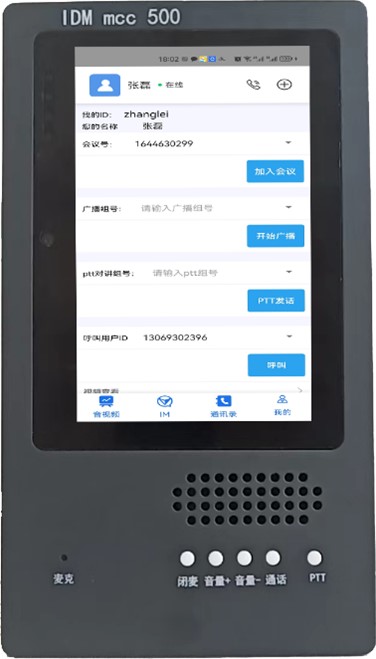

4.3.1 IDM MCC500可視對講終端

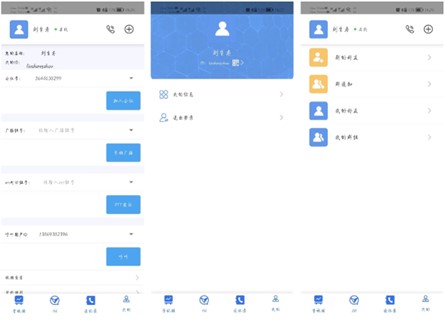

4.3.2 便攜音視頻單兵終端

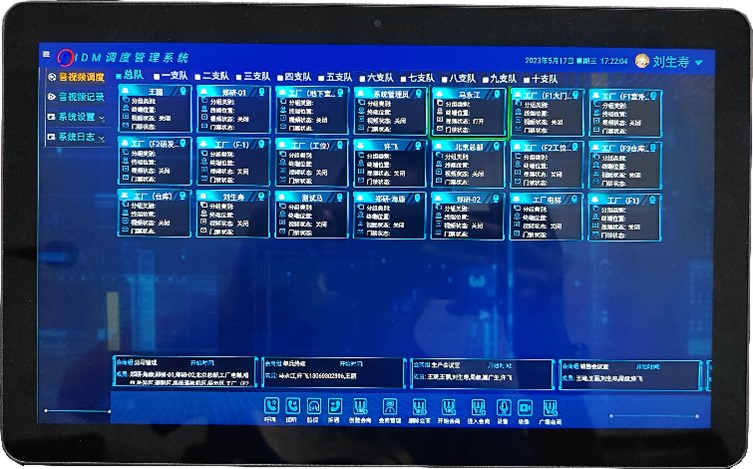

五 中心一鍵調度界面







六 附件

(1). 《IDM MCC-7000一體化智能調度臺》

(1). 《IDM MCC-500一體化音視頻對講終端》
