IDM 消防車移動融合通信系統

 一 概述

本方案用于對2輛消防車和1輛指揮車之間提供完備的高速無線通信傳輸、音視頻融合通信和衛星定位功能，同時兼顧通信傳輸安全和可靠，實現一個平臺、一張圖動態顯示。實時掌握滅火救援現場車輛動態信息。

二 系統功能

本系統由1輛指揮車和2輛消防車輛組成。指揮車和消防車之間通過無線通信方式(LTE覆蓋或MESH自組網)互聯。指揮車作為機動指揮中心，實現與消防車之間的語音通信、視頻通信以及控制管理功能。

系統實現如下功能：

(1). 支持指揮車與3輛消防車之間的語音視頻通信等功能；

(2). 支持指揮車與消防車語音視頻通話過程中，可以調度消防車監控?cái)z像頭視頻；

(3). 指揮車可以查看2輛消防車的車載監控?cái)z像頭回傳視頻、或者進行語音監聽；

(4). 消防車行駛軌跡可實時上報給指揮車；

(5). 根據實際需求，指揮車和消防車之間的無線通信方式可選擇4G LTE覆蓋或者MESH自組網方式；

(6). 車輛配備具備高度功能集成的車載單兵終端：支持衛星定位，支持POE供電，可接入車載POE攝像頭和其它POE對講終端。可選配MESH通信模塊或LTE通信模塊，支持自帶20000mah電池，可定制12~17英寸觸摸屏，支持與指揮車的音視頻通信功能。

三 通信傳輸功能

3.1 4G LTE覆蓋

(1). 通信距離：空曠地帶5-10km，郊區3-5km，建筑物遮擋嚴重的城區1-3km。主車(指揮車)配升降桿，提升覆蓋距離；

(2). LTE車載終端和LTE車載基站是通過專用600M頻段；

(3). LTE車載終端和LTE車載基站提供加密通信，支持終端驗證和鏈路驗證等多種方式保證信息安全。

(4). 4G LTE通信方案拓?fù)鋱D如下圖1所示：

圖1 4G LTE通信方案拓?fù)鋱D

3.2 MESH自組網

(1). 通過MESH通信方式可支持的單跳通信距離為：100~300公里(通視)，1~30公里(城區)；也可通過無人機機載設備進行中繼擴大通信距離和補充通信盲區；

(2). MESH車載終端和MESH車載基站提供DES加密通信，也可選擇AES128/256加密通信。

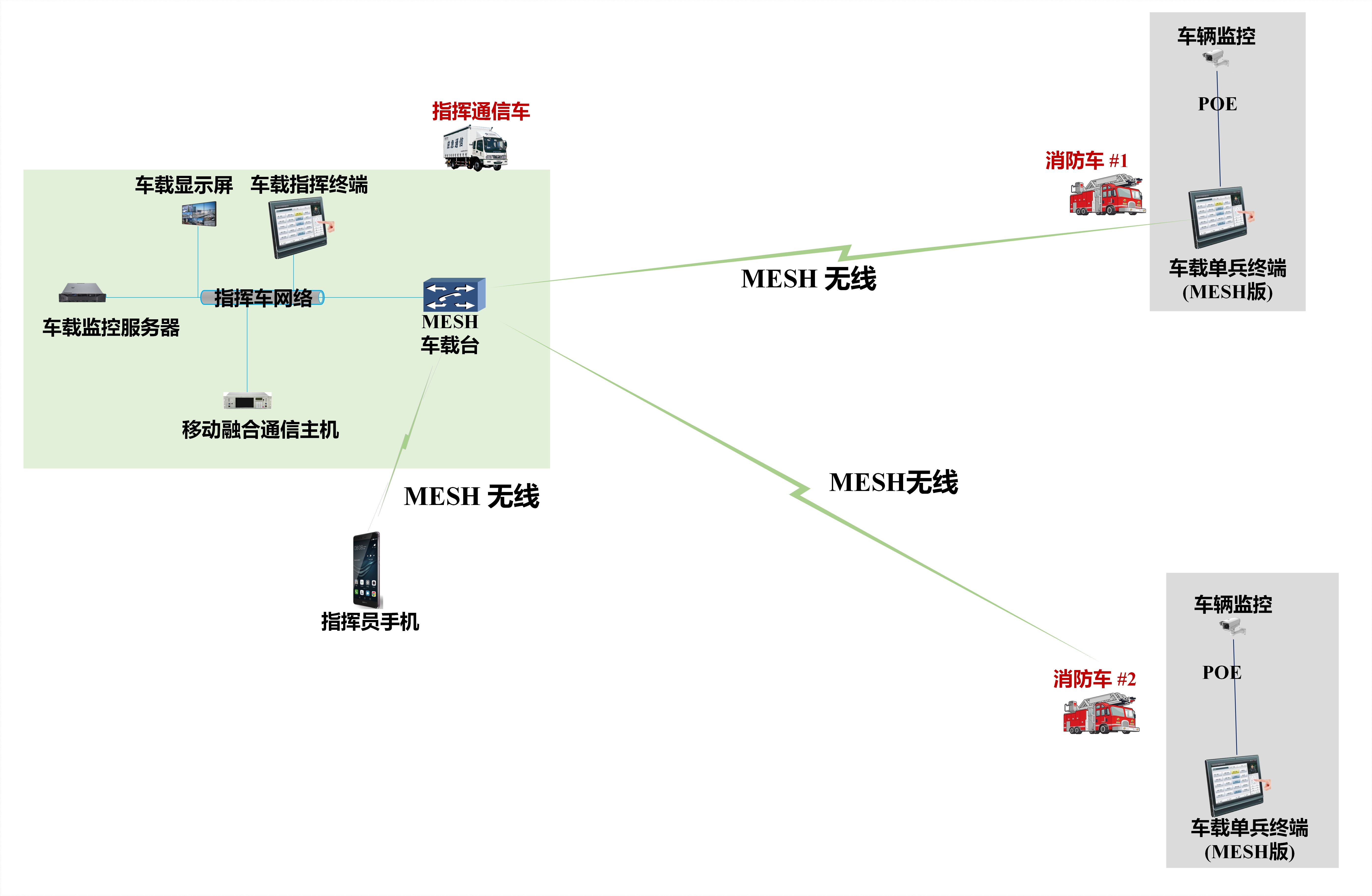

MESH自組網通信方案拓?fù)鋱D如下圖2所示：

圖2 MESH自組網通信方案拓?fù)鋱D

四 系統概算
