IDM被復線總線型以太網融合通信系統

IDM被復線總線型以太網融合通信系統是我公司開發的一種新型操作簡單、維護方便并且能快速布設、機動組網的有線融合通信系列產品。IDM被復線總線型以太網融合通信系統的設計充分考慮了復雜環境中的通信需求，通過使用被復線雙絞線，提供了一種穩定、可靠、且易于擴展的通信解決方案。

產品使用了國內自主創新的二線以太網接口技術，可通過一條被復線并接多達15個總線組網設備或者智能終端。典型組網如下圖1所示。

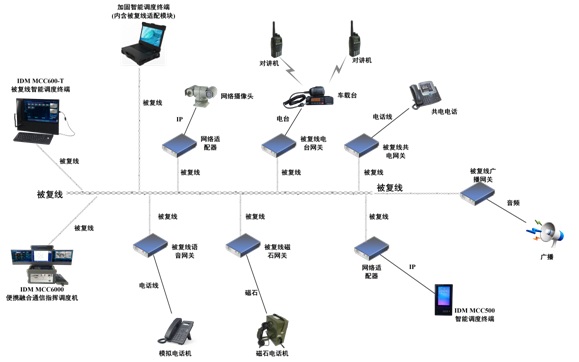

圖1 典型組網

上圖所示被復線總線融合通信系統中，在一條被復線上可以直接接入被復線終端或者設備，通過網絡適配器連接IP終端，通過各種網關設備接入各種語音終端或者通信終端，形成一套融合通信指揮調度系統。其中：

(1). MCC6000便攜指揮調度機、MCC600-T智能調度終端和加固智能調度終端，都內置被復線適配模塊，可通過被復線直接接入，可實現對系統中其他智能終端、音頻設備、視頻終端的通信和調度功能；

(2). 采用被復線網絡適配器通過IP以太網口接入網絡監控攝像頭、MCC500智能調度終端等；

(3). 采用被復線語音網關通過電話線接入傳統模擬電話機；

(4). 采用被復線電臺網關接入無線電臺對講設備；

(5). 采用被復線共電網關通過電話線接入共電電話；

(6). 采用被復線廣播網關通過音頻接口接入廣播終端。

系統還可通過被復線拉遠光中繼設備實現跟指揮中心的光纖互聯以及更遠距離的傳輸互聯，如下圖2所示。

圖2 光纖拉遠組網



二 系統特點和優勢

(一). 隨遇接入、智能組網、使用簡單、維護方便

二線以太網接口運用了先進的數字信號處理技術，能夠?qū)Ρ粡?fù)線總線上出現的反射雜波進行回波抵消，能夠?qū)π揪�接反的信號進行極性翻轉，這樣用戶在使用二線以太網接口時，無需關心接入點在總線上的位置分布，也無需區分總線的正反極性。二線以太網接口還內置有完備的自組網協議，總線組網設備之間沒有主從關系，關閉任意一個總線組網設備，不影響其它設備的組網通信，在各種應用場合中，設備在出廠狀態下即連即通，無需用戶修改、調整內部參數。

在戰場環境中，武器、裝備、車輛、人員隨時可能會遭受敵方的炮火襲擊和破壞，實戰化對信息裝備要求是設備必須具有良好的易操作性、易維護性、可重組等特性。總線組網設備通過一系列的技術革新與改進，實現了兩線并接、多點互連、開箱即用、即連即通的實戰化設計目標。作為參照對比，SHDSL被復線遠傳設備在一條被復線上只能進行點對點的通信連接，在進行多點組網應用時，通信節點有主從關系，主節點位置移動后，其對應的從節點必須重新布線。而總線方式能夠?qū)崿F(xiàn)所有用戶節點沿線機動隨遇入網。

(二). 通信距離遠，傳輸速率高，抗干擾能力強

總線組網設備采用了分組數據傳輸技術，每傳輸一次分組數據，都會對信道均衡系數做出實時學習，所以它能對外界的較強干擾狀況做出及時的調整和適應。SHDSL被復線遠傳設備在設備啟動時需要進行較長時間的信道均衡訓練（最大建鏈時間需120秒以上），在受到干擾導致鏈路中斷時，需要重新進行信道均衡訓練過程。在石油測井行業中，需要在多芯電纜里選取蔭芯導線進行遠程數據傳輸，此時傳輸導線不是雙絞線，容易受到其它導線的信號干擾，在相關的對照實驗中，總線組網設備比SHDSL傳輸設備表現出了更好的抗干擾特性。

(三). 支持多種媒體業務，核心業務能避免擁塞

總線組網設備按照業務類型將總線上傳輸?shù)臄?shù)據劃分為三個優先等級，其中實時控制業務被指定為高優先等級，實時話音業務被指定為中優先等級，網絡視頻和文件傳輸以及其他IP應用業務被指定為低優先等級�？偩�組網設備根據發送數據的優先等級動態分配總線帶寬資源，并限制每路實時控制業務的發送帶寬在20kbps以內，這樣流量較小的高優先級業務的實時性就能得到保證，而不會受到流量需求大、業務種類多的低優先網絡應用的影響。

系統支持語音、視頻、網絡終端、音頻終端、無線終端等多種語音、媒體終端和設備的接入，支持音視頻即時通信、視頻監控傳輸、音視頻會議和融合通信調度等功能。

(四). 拓展性強，互通性好

通過使用中繼器，多條被復線總線可實現免配置中繼互連，形成線狀、樹狀的總線互連網絡�？偩�布設完成后，所有組網節點只需將總線組網設備連接到預設總線上，就能立即入網。已入網的網絡節點可以自主撤離，轉移到其他總線覆蓋的地點重新入網，總線組網設備自動完成網絡參數的配置更改，無需網管調度和人工配置。

三 主要性能指標

(1). 單條總線組網節點數目最大8個；

(2). 遠距離傳輸型號，總線最大跨度距離10公里，總線用戶最大帶寬可達2Mbps；

(3). 高速傳輸型號，總線跨度距離2公里內總線用戶最大帶寬可達10Mbps；

(4). 總線實時話音數據最大延時100ms;

(5). 總線多點接入的傳輸效率可達80%;

(6). 總線多點接入時丟包概率小于0.1%;

(7). 總線組網設備平均入網時間小千3秒。

(8). 多條總線互連最大總線數量16條。

四 主要應用場景

(一). 工程施工現場(隧道、鐵路)

(二). 應急救援與災害管理快速網絡組網

(三). 油氣田、礦山作業的系統組網

(四). 軍隊和國防演習現場組網

(五). 臨時警戒區的寬帶接入與組網
