軍隊野外訓練指揮調度系統

 軍隊野外訓練常面臨復雜地形（山地、叢林）、惡劣環境（高溫、電磁干擾、“三斷” 風險），傳統指揮設備存在便攜性差、通信冗余不足、算力支撐弱等問題。本系統以 “便攜 4 屏加固指揮機（中樞）+IDM RG1100 便攜基站（中繼擴展）+ 便攜終端（末端接入）” 三級架構，實現指揮 - 中繼 - 終端全鏈路貫通，適配野外訓練實時音視頻調度、多模通信冗余、本地化算力支撐需求。

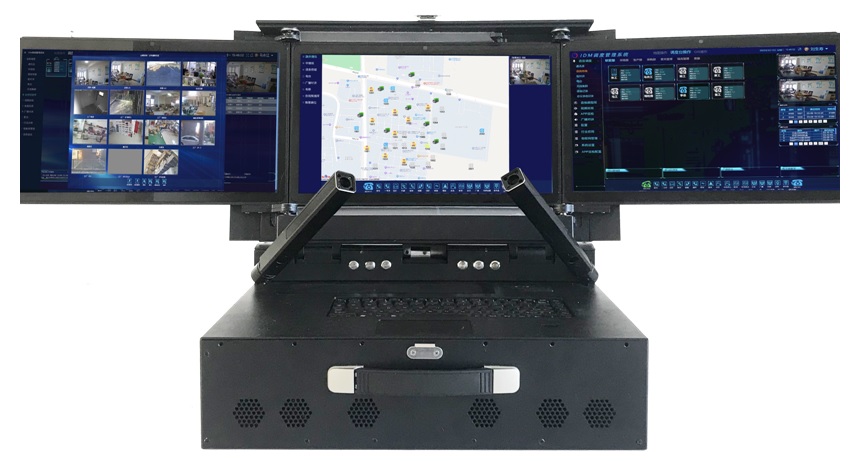

• 輕量化加固結構：采用 6 系列鋁型材主框架（兼具強度與加工性，符合軍用承重標準）+ 碳纖維外殼，整機重量≤20KG，單人可攜行或車載固定，適配徒步機動場景；
• 多屏交互設計：配備 3 塊 15.6 吋高清觸摸屏（1920×1080 分辨率，1000CD 高亮度，IPS 全視角）+1 塊 12 吋觸摸條形屏（1920×270 分辨率）—— 主屏顯示 GIS 地圖、視頻監控、調度界面，條形屏實時呈現設備狀態（溫度、電量、通信鏈路），戴戰術手套可操作（觸控響應≤0.3 秒）；
• 防護性能：機箱全密封工藝，接縫處采用軍工級封膠，防水航空插頭（DC 14.7V 15A 供電接口），防護等級達 IP65，抵御暴雨、粉塵侵入；EMC 電磁屏蔽符合 GB/T 17626.3-2016 軍用級標準，規避野外雷達、電臺等設備的電磁干擾；
• 音頻硬件配置：集成高端雙方柱話筒（降噪拾音，抑制野外風噪、環境噪聲）+ 雙 10W 全頻帶喇叭（音量≥85dB，確保嘈雜環境下語音清晰），支持一鍵廣播與雙向?qū)χv。

• 超強多模通信擴展：支持 2.5G 光纖以太網、千兆 RJ45、10KM 被復線總線以太網、4G/5G 專網、LoRa 數傳、寬帶 MESH、衛星通信（擴展），實現 “多鏈路冗余”，斷網時可通過被復線或 MESH 維持核心通信；
• 音視頻調度系統：內置國產化音視頻調度軟件，支持語音強插 / 強拆 / 錄音、視頻拼接 / 轉發 / 會商、廣播組播，可融合單兵終端、無人機、布控球等設備數據，實現 “有中心 / 無中心” 雙模會議（斷網時本地自組網會議）；
• 多樣功耗管理：內置 30AH 磷酸鐵鋰電池（帶 UPS 功能），采用 “PC 系統 + 音視頻模塊 + 外設” 分區供電設計 —— 滿負荷運行（四屏 + 通信 + 算力）續航≥1.5 小時，低負荷運行（兩屏 + 基礎通信）續航≥4 小時；支持 15A 快充（2 小時充至 80%），實時顯示電池電量 / 電壓，低電量（≤20%）自動預警。

• 國產化超強算力：搭載國產主流主板（如 B760 芯片組國產版，支持 4 條 DDR5 內存，最大 192GB）+ 國產 GPU（如 JM9 系列，支持 OpenGL ES 3.2，算力≥10TFLOPS），可安裝國產化大模型（如昇思系列），實現本地化 AI 分析（目標識別、軌跡預測）；同時支持 8 路 4K 高清視頻會議，減少對指揮中心帶寬依賴；
• 超強散熱能力：采用全金屬液冷散熱系統 —— 黃銅冷排（392mm×127mm×29mm）+ 高揚程水泵（5 米揚程，10L/min 流量）+ 紫銅水冷頭（0.08mm 微水道，163 條水道，散熱面積 19038.4mm²），配合 3 個 120mm 雙滾珠風扇（3000RPM，105CFM 風量），滿負荷運行時 CPU/GPU 溫度≤75℃，無降頻現象，適配野外≥4 小時連續作業。

• 機動部署：收納狀態尺寸≤600mm×400mm×200mm，配備折疊提手 + 戰術肩帶，可裝入單兵背包；
• 快捷操作：機箱正面設物理快捷鍵（電源 / 復位 / 屏幕切換 / 通信鏈路選擇），支持 “一鍵啟動指揮模式”，從開箱到通電組網≤5 分鐘，無需復雜參數調試。

• 加固防護結構：采用 4mm 鋁合金機箱，重量≤3KG，尺寸 250mm×250mm×50mm，支持壁掛 / 三腳架固定；防水、防電磁干擾工藝設計，防護等級 IP65，1.5 米跌落無損壞，適配井下 / 野外惡劣環境；
• 續航保障：內置本安電池充電包（支持終端連續工作 2 天），搭配外置 12V 充電寶，低功耗模式（僅中繼功能）續航≥24 小時，滿足單班次（8 小時）訓練需求。

• 多方式中繼能力：
  • 光纖鏈網中繼：含 2 套千兆光纖接口，支持鏈網組網，傳輸距離≤5KM，適配開闊地形高速傳輸；
  • 被復線總線中繼：1 套被復線總線以太網接口，10KM 內提供 2Mbps 帶寬，中間節點總線式接入（無需斷線），適配叢林、山地等無光纖場景；
  • 遠距 WIFI HALOW 中繼：900M 頻段，信號穿透能力強，1.2KM 內提供 10Mbps 以太網接入，支持一點對多點通信，通道加密傳輸；
  • RJ45 口中繼：2 套千兆 RJ45 接口，可接入 SDH 光纖、微波網橋等設備，擴展通信鏈路；
• 多終端接入與網關功能：
  • 支持 DMR 集群對講接入（370M 應急專用 / 400M 商用頻段，2KM 語音覆蓋，加密傳輸；可選 138M 頻段定制，增強穿透性）；
  • 集成 LoRa 網關，支持 2-10KM 物聯網終端（如環境傳感器、定位終端）接入，實現數據實時回傳；
  • 區域 SIP 交換管理：具備本地 SIP 交換功能，支持基站與指揮機、基站與終端的音視頻對講，可與現有集群系統互通；
• 本地化 AI 與語音功能：可安裝音視頻 AI 處理模型，對周圍攝像頭、傳感器數據進行 AI 識別（如人員軌跡、異常目標），觸發告警時實時推送至指揮機；內置本地喇叭 + 麥克，支持一鍵廣播呼叫，適配野外班組協同。

• 本安型設計：符合 GB 3836.1-2021 本質安全標準，外殼耐高低溫（-30℃~60℃），防護等級 IP67（1 米防水 30 分鐘、防塵），適應野外磕碰、雨淋環境；
• 輕量化便攜：重量≤500g，尺寸≤180mm×100mm×30mm，可佩戴于戰術背心或手持，不影響單兵戰術動作；
• 續航能力：內置 5AH 鋰電池，連續音視頻通信≥6 小時、待機≥24 小時，支持 Type-C 快充（30 分鐘充至 60%），可外接戰術電源包擴展續航。

• 強覆蓋通信：內置帶 FEM 的 DMR 集群模組（發射功率≥5W，400MHz 頻段）、LoRa 模組（2-10KM 數據上報）、WIFI HALOW 模組（1.2KM 內音視頻通信），傳輸距離較普通終端提升 1.5 倍；
• 音視頻與定位：200 萬像素攝像頭（1080P 錄像，適應低光環境）、降噪麥克風（抑制野外噪聲）、85dB 揚聲器；北斗 + GPS 雙模定位（精度≤1 米），支持位置實時上報、電子圍欄越界預警；
• 自組網能力：脫離基站時，可通過 WIFI HALOW 實現終端自組網（最大 10 臺終端），支持 1080P@30fps 音視頻通信，傳輸速率≥10Mbps，適配班排級分散訓練的協同需求；
• 簡潔操作：2.5 英寸觸控屏（戴手套可操作），設 “一鍵對講”“一鍵錄像”“SOS 告警” 快捷鍵，界面僅顯示核心功能（通信狀態、位置、指令），士兵無需專業培訓即可上手。

• 部署：便攜 4 屏加固指揮機（連長位置）+2 臺 IDM RG1100 基站（前沿 / 后方各 1 臺，間隔 5KM）+8 臺便攜終端（單兵佩戴）；
• 鏈路：指揮機通過光纖連接前沿基站，后方基站通過被復線連接前沿基站，終端通過 DMR/LoRa/WIFI HALOW 接入基站；
• 流程：連長通過指揮機下發戰術指令→基站中繼指令至終端→單兵終端回傳實時視頻 / 位置→指揮機基于數據調整戰術；若斷網，終端自動自組網，維持班排級音視頻通信。

1. 便攜 4 屏加固指揮機：以國產算力、強散熱、多模通信為核心，保障復雜環境下穩定指揮；
2. IDM RG1100 便攜基站：以多中繼方式、網關功能擴展通信覆蓋，解決野外 “信號盲區”；
3. 便攜終端：以便攜防護、自組網能力支撐末端協同，適配單兵實戰需求。

1. 方案概述（背景 / 痛點 / 系統重要性）
2. 核心產品介紹（指揮機 / 基站 / 本安終端）
3. 系統核心功能（通信 / 融合 / 調度）
4. 關鍵技術指標
5. 典型應用案例
6. 系統架構總結

• 煤礦應急救援投入側重大型設備，井下本安型通信設備匱乏，投資傾向地面設施
• 現有技術痛點（6 大缺陷）：

• 救災 “感知中樞”：實時獲取災情 / 人員狀態，優化資源配置，提升救援效率
• 核心價值：解決 “三斷”（斷路 / 斷網 / 斷電）下的通信剛需

• 便攜設計：3 塊 15.6 寸翻折式監視屏，整機輕便，支持快速部署 / 移動使用
• 防護能力：適配井下復雜環境，支持內置電池續航

• 多通信融合：光纖 / 被復線 / 以太網 / 無線自組網（LTE/MESH/ 集群）/ 衛星 / 4G/5G 公專網
• 終端接入：集群對講、移動單兵、布控球、無人機視頻、視頻會商
• 調度系統：可安裝音視頻調度系統，支持語音 / 音視頻 / 應急廣播調度

• 超強算力：14 代 i9 + RTX4090 顯卡，可安裝 AI 大模型
• 帶寬支撐：滿足多路高清視頻、環境數據并發傳輸

• 防護：4mm 鋁合金機箱，防水 + 防電磁干擾工藝，適配井下環境
• 尺寸 / 重量：250mm×250mm×50mm，輕便易攜帶
• 續航：含本安電池充電包（滿足終端 2 天使用），外置 12V 充電寶擴展

• 網關能力：區域 SIP 交換管理、DMR 網關（370M 應急 / 400M 商用）、LoRa 網關
• 智能賦能：可安裝音視頻 AI 處理模型，實現攝像頭 AI 識別布控 + 告警
• 對講功能：本地音視頻對講（與指揮中心 / 便攜終端互通），內置喇叭 + 麥克

• 通信：2.5G 光傳輸 + 706 型被復線傳輸 + WIFI MESH/HALOW 中繼 + 以太網
• 續航：內置電池≥8h，純被復線模式無需供電
• 接入：IP 攝像頭、IP 廣播、IP 電話等

• 功能：WIFI MESH/HALOW 中繼 + 以太網，支持本安手機 / 防爆攝像頭 / 應急廣播接入
• 續航：內置電池≥8h，IP67 防護等級

• 智能安全帽：音視頻通話、SOS、定位、拍照錄像，與指揮中心聯動
• 本安手機：支持 4G/5G、DMR 數模對講、POC 公網對講，8000mAh 電池（OTG 供電）

• 多方式打通：便攜光纜 / 被復線 / 無線 MESH/WIFI HALOW，快速貫通主干通信 + 井下覆蓋
• 冗余保障：智能多路由技術，避免單點故障

• 跨終端編組：SIP 對講 / 便攜指揮平臺 / 窄帶集群 / 4G/5G 終端混合編組
• 無線對講融合：130M/350M/370M/400M 集群、DMR、短波系統接入
• 物聯網接入：氣體檢測儀（CH₄/O₂/CO/CO₂）、粉塵儀、智能礦帽、單兵記錄儀等

• 語音調度：急呼 / 監聽 / 強插 / 強拆 / 會議 / 廣播
• 音視頻調度：視頻調閱 / 轉發 / 會商 / 融合，支持 H.264/MPEG 等格式
• 應急廣播：語音插播 / 文件插播 / 強插 / 整點報時

• 功能：融合生產調度電話、行政電話、4G/5G、擴音廣播、視頻系統
• 效果：建立統一指揮中心，實現多媒體通信、應急指揮，提升現場協調能力

• 部署：RG1100 基站（被復線中繼）+ 本安終端 + 三屏指揮機
• 結果：快速打通地面 - 井下通信，實時回傳瓦斯?jié)舛�、人員位置，保障救援安全

• 終端接入層：本安終端、傳感器、無人機、攝像頭
• 傳輸層：光纖 / 被復線 / MESH/HALOW/4G/5G（多鏈路冗余）
• 業務層：融合通信、AI 分析、指揮調度（語音 / 音視頻 / 應急廣播）
• 展示層：三屏指揮機、指揮中心大屏

• 全本安：井下設備均符合本質安全標準
• 高可靠：多通信鏈路 + 智能多路由，規避單點故障
• 易部署：免復雜調試，快速響應救災需求
• 長續航：電池支撐 8h + 單班次救援，滿足實戰需求
