海監調度系統方案

為了提升各海區海監的科技執法能力，便于上級監控中心統一協調指揮，作為專業的安防解決方案供應商，北京瑞光極遠公司擁有著豐富的經驗和資源，充分了解我國海監以及港口安防等的安防監控問題，針對中國海監的實際應用環境和具體需求，為其提供專業的服務和完整的解決方案。
我們充分考慮了如何摸清海域使用現狀、掌握海域使用動態、提高管理效率和決策的科學性，等海域監管中的方方面面的問題。提出了海監總隊、地方海監隊、大型艦艇以及小型海艇組建指揮調度系統，通過光纖傳輸系統、無線技術以及衛星通訊手段實現多媒體應急指揮系統，實現對海上、近岸海域進行全覆蓋、高精度實時視頻監控、指揮調度，并最終實現真正意義上的管理規范化、決策科學化，從而提高海域綜合管理水平和能力。

 指揮調度系統主要控制系統
 1.海航數據顯示系統
北京總部指揮調度中心及各海區分部調度中心通過TDM專網(E1專線)或者光纖或者IP交換網，接收來自海監船上傳的數據信息，通過指揮調度臺可對所需數據進行處理并在大屏上進行控制顯示，為首長決策提供海航數據保障。
 2.航行數據情報顯示系統
海監船情報數據通過衛星或者微波方式傳送到各海區總部以及北京總部指揮調度控制臺，對所需數據進行處理并在大屏上進行控制顯示，為首長決策提供航行數據保障。
 3.實時氣象資料顯示系統
氣象保障中心的氣象資料通過可通過E1專線或者光線方式，接入到指揮調度中心控制臺上，并在大屏上進行控制顯示。為首長決策提供氣象數據保障。

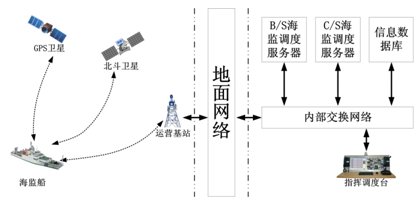

 4.GPS/北斗船舶定位調度系統
通過接入船舶GPS定位系統，可對海監船進行實時定位，并對其進行語音調度指揮。



5.定位及數據傳遞
 監控中心可以隨時跟蹤船舶當前所處的位置、移動速度、移動 方向等情況；
 對船舶進行定位時可按定位、定時、定距、定速、定線路、定范圍、 定地點等多種方式監控；
 具有單點定位、始終監控、重點追蹤監控等功能；
 系統界面上顯示船舶的監控狀態；
 船舶定位采用北斗和GPS雙定位，也支持GPS單獨定位、BD單獨定位，保證定位信息精準度；
 船舶終端采用3G/GSM網絡將數據信息傳送至中心平臺，支持手動及自動回傳船舶當前位置信息。
 6.軌跡回放
 監控中心直觀顯示船舶在電子地圖上的位置和行駛軌跡；
 可隨時查調數據庫，對指定船舶設定時間進行行駛路線軌跡回放，也可導出軌跡回放數據；
 船舶終端自帶歷史軌跡存儲，船舶在網絡盲區可存儲30000個軌跡點。
 7.GIS功能
 影像圖顯示

矢量地圖可以掛接其他影像圖，如衛星照片、航拍照片等。
 8.地圖的無級縮放
地圖可以無級縮放，操作方式可以采用點擊地圖放大/縮小一倍、在地圖上選取一定區域放大/縮小至整個區域顯示、放大/縮小至特定比例尺等多種方式。整個縮放過程平滑無閃爍。
9. 圖層控制
通過圖層管理器，可以控制地圖上某一圖層是否顯示，是否能夠查詢。
10. 信息標注
允許在GIS電子地圖上標注信息點，信息點支持根據權限錄入、編輯和修改。
 11.視頻監控系統
北京總隊指揮中心利用本系統提供的功能，對各海區總隊指揮中心及各海監船等進行視頻監視�？蓪崿F(xiàn)現場畫面靈活切換、對遙控遠端攝像機云臺，方便地組合顯示多路視頻畫面等。
各海區總隊指揮中心對本單位轄區各海監船進行視頻監視�？蓪崿F(xiàn)現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。
用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示多路的視頻畫面并支持雙向語音可視對講。
 12.視頻指揮調度
借助于遠程視頻指揮調度系統獨具的多種級別和權限模式設置，北京總隊指揮中心的值班人員通過指揮調度終端可以向各海區總隊指揮中心或各海監船發布指示和命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流。
 13.視頻會議
北京總隊指揮中心利用本系統組織召開傳統視頻會議，與各海區總隊指揮中心及各海監船進行雙向音視頻交流互動。會議組織者可以設定多個例會，每個例會包含相對固定的成員，可以方便地組織會議。會議成員可隨時加入和退出會議組。會議組織者可以對各個會場的發言權進行控制，并可廣播某一分會場。
系統支持多種會議形式：即時會議、支持例會、多組會議。
可根據需要適時召開視頻會議，實現交班會、協調會、總結會等各種會議，進行多點多方雙向音視頻交流互動。
 14.系統管理配置
用戶管理：用戶身份認證、用戶級別和權限設置管理。
設備管理：終端地址解析；終端參數配置，如：配置終端類型、級別權限、編解碼地址、組播地址以及視頻切換器的類型等；對各個終端的工作狀態進行實時監控；網絡視頻矩陣接入控制；視頻錄像服務器接入控制。
系統管理：自動切換單播和組播、業務功能邏輯調度控制。
 15.多種級別權限設置
用戶權限管理規定了對其他各終端的三種權限：指揮權、監視權和控制權。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先。
 16.支持超大容量
支持分區域的組網模式，IDM MSAP-CP多媒體調度機可多級級聯，系統規模靈活擴展。IDM MSAP-CP具備很高的性能，即可采用基于IP網絡組建網絡體系結構，也可使用傳統的TDM專線組建網絡，可以平滑擴容。在面向更大規模的組網應用時，支持分區域的組網模式，可將所有監控前端和用戶終端分成多個區域，每個區域設置一臺多媒體調度機，每個多媒體 17.一觸直通電話系統

指揮調度平臺所有電話都可以設置一鍵直通功能，可以預先設置熱線按鍵直接一鍵撥號，也可以通過控制臺觸摸屏某個成員圖標點擊呼叫。通過指揮調度平臺軟件，在控制臺觸摸屏上電話用戶都可以有2類圖標，一類是傳統電話用戶圖標，一類是IP電話用戶圖標，通過點擊該圖標，實現控制臺和任何一個電話用戶一鍵直通。如果該電話用戶安裝有指揮調度終端，通過點擊IP電話用戶圖標，可實現與該用戶的可視對講。
一鍵直通功能可以是點對點，如控制臺——終端；也可以是分組一鍵直通，在指揮調度平臺上將主要作戰單位分組，幾個終端用戶分為一組，點擊該組圖標時，實現控制臺對這一組成員所有用戶一鍵直通。
可實現如指揮部大屏到各個視頻監控點的視頻熱線連接；各個控制臺到現場的熱線電話通信；各種音頻廣播、視頻發布等專線電路；其他各種帶寬半永久鏈路的建立。
