政府與企業辦公樓綜合布線光通信系統方案

 與商業辦公樓和社區住宅的光纖綜合布線需求不同，政府與企業辦公樓往往需要多種數據業務，如政府辦公室需要對上級和下級的行業內部網、政府辦公網、對社會外部門戶網、以及監控網，等等，企業一般有自己的內部監控專網、工控專網、以及互聯網等需求。有些單位還有電話和監控數據等需求，有的有遠程接入需求。因此政府和企業辦公樓的光纖接入不能簡單使用常用的PON網絡，PON網絡不能提供嚴格意義上的物理隔離以太網。

瑞光極遠是一家光纖綜合業務接入方案提供商，為專網用戶提供了遠端、局端解決方案。

總業務圖

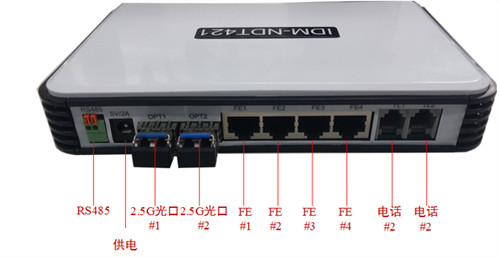

IDM NTD421是一款為辦公室提供2個物理隔離線速百兆以太網的設備，還能提供2路電話接口。相當于兩臺光纖收發器加一臺2路電話光端機，簡化了安裝和維護，外觀整潔。不用改變傳統綜合布線的垂直系統和水平系統。

         IDM NTD421通過8口或16口的IDM GP-MPconv設備（放到原來的ODU位置）匯聚到中心端。

         中心端設備為IDM G3CP，配置5Guser盤，它有4個SFP光口可以個2.5Gbps光口，遠端接4臺IDM GP-MPconv，IDM G3CP上可以插入12塊5Guser盤。

         對于以太網帶寬要求高的環境可以采用IDM GTD442設備接入，他提供2組物理隔離的線速千兆以太網、4路電話。         對于電話業務多的環境可以使用IDM 3500系列接入。IDM GTD 442和IDM 3500系列設備可以通過5Guser盤或2.5Guser盤接入中心端IDM G3CP。

         中心端設備為IDM G3CP可以提供電話的多種匯聚方式，通過FXO接入交換機、或者通過NO.7、NO.1、PRI的數字信令接入交換機。

設備、結構示意圖

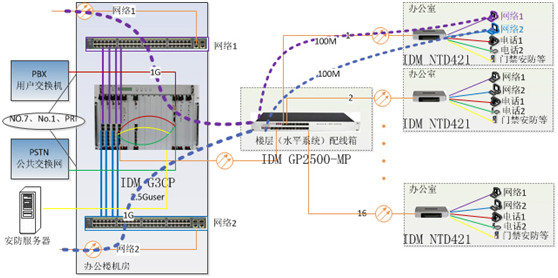

物理隔離雙網絡

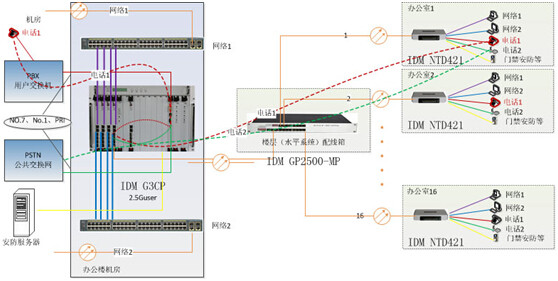

兩個內線互撥

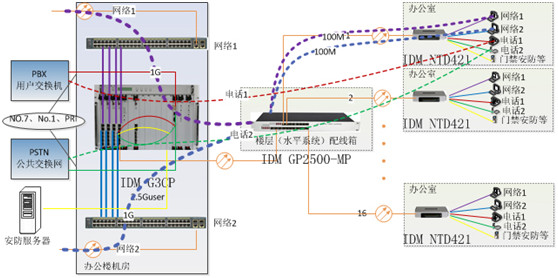

電話撥打外線
