三網合一接入整體方案
總體方案
一個典型的EPON系統由OLT、ONU、ODN組成。 OLT放在中心機房，ONU為用戶端設備。ODN是光配線網，主要由一個或數個分光器來連接OLT和ONU，它的功能是分發下行數據并集中上行數據。OLT既是一個交換機或路由器，又是一個多業務提供平臺，提供面向無源光纖網絡的光纖接口。OLT除了提供網絡集中和接入的功能外，還可以針對用戶的QoS／SLA的不同要求進行帶寬分配、網絡安全和管理配置。分光器是一個簡單設備，它不需要電源，可以置于全天候的環境中，一般一個分光器的分線率為2、4、8、16和32，并可以多級連接。在EPON中，OLT到ONU間的距離最大可達20km，如果使用光纖放大器（有源中繼器），距離還可以延長。

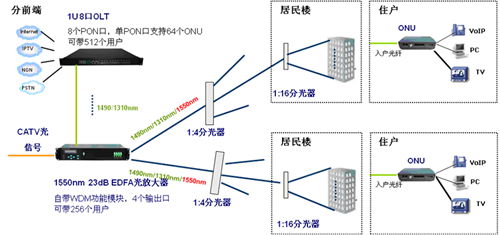

根據當前實際業務需求及以后的發展，瑞光極遠提出局端主設備采用機架式的IDM-E8000，在接入層采用瑞光極遠光線路終端FTTH 2104V或者2902E+IAD的解決方案。數據網絡連接示意圖如下:
整體方案說明：
小區內采用FTTH應用模式組網，每個用戶家里放置FTTH終端，EE2104V終端提供2路POTS＋4路FE+1路CATV接口，來滿足語音、網絡、點播業務的接入。
在端局中心機房放置OLT設備，并放置合波器設備，提供CATV業務，用于把CATV業務和語音以及數據業務合并在一根光纖中傳輸。OLT提供各種業務接口接入到上層的寬帶城域網、軟交換話音網絡、CATV的視頻分發網。
在現有小區的光纜交接箱或者光纖配線箱內，部署ODN分光器Splitter。
在整個解決方案中，用戶的互聯網數據業務接入，在用戶端通過ONU的FE接口接入，在中心端通過OLT匯聚后由GE/FE接口上聯到寬帶城域網，互聯網接入業務可以配置為較低的業務優先級，互聯網業務的認證方式，如PPPoE，我公司的設備支持對PPPoE包的透傳，這樣EPON寬帶用戶的認證和管理方式可以與目前保持一致。
對于語音業務，采取IP電話機和傳統電話機來解決，語音業務需要配置為最高的優先級。
對于CATV業務，在局端采用合波器設備，把語音和數據業務以及CATV信號同時合并在一根光纖內傳輸，通過RF射頻接口把CATV信號下到CATV電視機上。
此方案的優勢在于整個系統全部采用光纖接入的方式，提供更高帶寬、更遠距離和更廣的覆蓋，從OLT到ONU全程實現了無源，減少了維護工作量。
本方案特點：
1) 網絡層次得到簡化。用戶只要通過一跳就可接入電信城域網。
2) 可提供業務類型豐富。EPON系統的ONU的每個端口可提供高質量的業務流量QoS保證，可提供最低保證帶寬和最高帶寬限制，而且業務定制容易，可根據用戶需求不同提供不同SLA（服務等級）業務，為實現差別服務和高價值用戶業務提供了簡明技術實現手段。
3) 理論上，每個FTTH ONU 下的用戶可獨享1000M上行帶寬。
4) 北京瑞光的EPON系統具有強大的組播支持能力（IGMP Snooping和IGMP Proxy），為將來的組播業務實現提供了端到端的質量保證。
5) 管理維護容易。根據EPON技術原理，每個OLT和ONU是一個邏輯整體，在網絡層次表現為一跳，ONU的每個端口就是OLT的一個用戶端口，在OLT上可以實現對ONU和ONU的每個端口的所有配置與管理，也就是說通過一個網管系統可實現每個用戶端口管理。
6) 統一網管。整個小區的接入網為統一類型設備，OLT和ONU具備統一網管，也大大方便維護管理。
