瑞光極遠綜合業務接入設備各類常用接頭介紹

 一.  饋線接頭（連接器）

饋線與瑞光極遠綜合業務接入設備以及不同類型線纜之間一般采用可拆卸的射頻連接器進行連接。連接器俗稱接頭。 常見的射頻連接器有以下幾種：

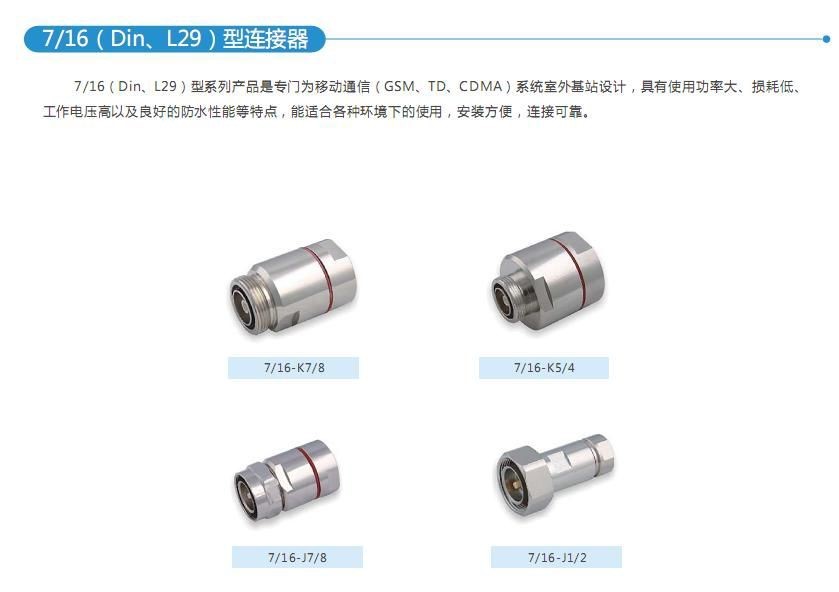

(1)    DIN 型連接器

適用的頻率范圍為 0~11GHz，一般用于基站射頻輸出口。

(2)    N 型連接器

適用的頻率范圍為 0~11GHz，用于中小功率的具有螺紋連接機構的同軸電纜連接器。 這是室內分布中應用最為廣泛的一種連接器，具備良好的力學性能，可以配合大部分的饋線使用。

(3)    BNC/TNC 連接器

適用的頻率范圍為 0~4GHz，是用于低功率的具有卡口連接機構的同軸電纜連接器。這種連接器可以 快速連接和分離，具有連接可靠、抗振性好、連接和分離方便等特點，適合頻繁連接和分離的場合，廣泛 應用于綜合業務接入設備和測試儀表中連接同軸射頻電纜。

(4)    TNC 連接器

TNC 連接器是 BNC 連接器的變形，采用螺紋連接機構，用于綜合業務接入設備和測試儀表中連接同軸電纜。 其適用的頻率范圍為 0~11GHz。

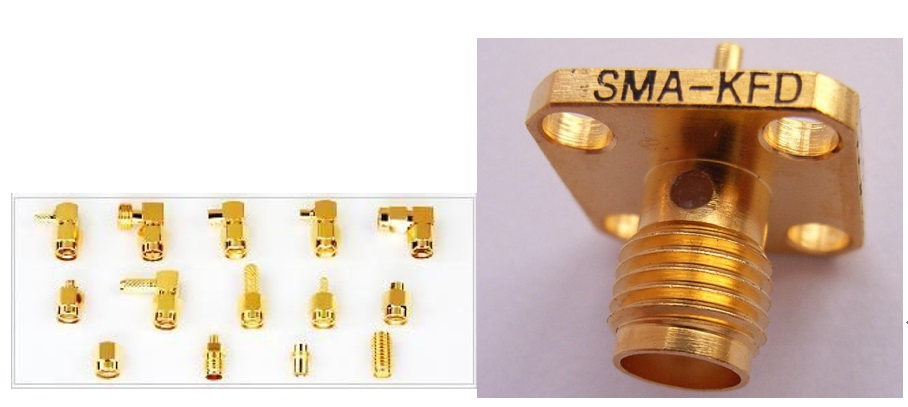

(5)    SMA 連接器

適用的頻率范圍為 0~18GHz，是超小型的、適合半硬或者柔軟射頻同軸電纜的連接，具有尺寸小、性 能優越、可靠性高、使用壽命長等特點。

但是超小型的接頭在工程中容易被損壞，適合要求高性能的微波應用場合，如微波設備的內部連接。

(6)    反型連接器

通常是一對連接器：陽連接器采用內螺紋聯接，陰連接器采用外螺紋聯接，但有些連接器與之相反， 即陽連接器采用外螺紋聯接，陰連接器采用內螺紋聯接，這些都統稱為反型連接器。

例如某些 WLAN 的 AP 設備的外接天線接口就采用了反型 SMA 連接器。

二.  轉接頭（轉接器）

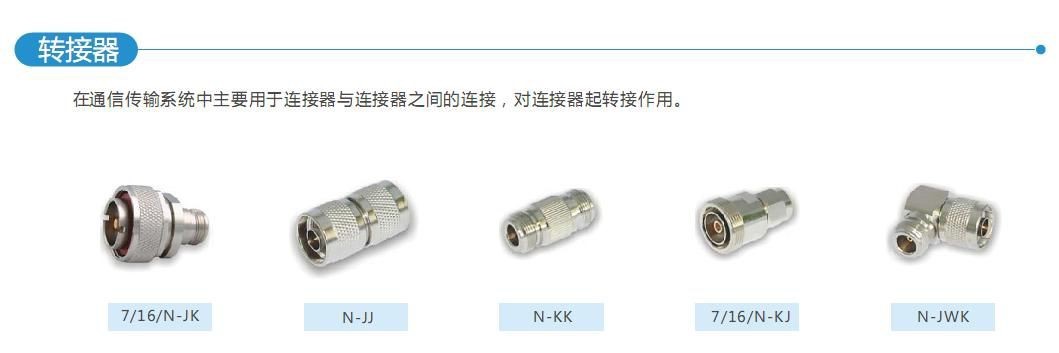

用于連接綜合業務接入設備的不同類型接頭，常用的有雙陰頭（用于兩根饋線的對接等）、直角轉接頭（用于施工中避免轉彎 造成饋線損壞）、7/16 轉接頭（用于基放等設備中 DIN 接頭和 N 型頭的對接）。部分圖解如下：

三.  饋線

綜合業務接入設備平常用到的主要有普通電纜（8D,1/2”，1/2”超柔，7/8，7/16”，13/8”）和泄漏電纜（13/8”， 5/4”），8D,1/2”超柔饋線，柔軟度高，因此主要用作跳線，個別情況在建筑結構復雜區域過彎，相對信號損 耗較高。

平時室內分布建設中一般使用 1/2”和 7/8”饋線進行信號傳輸，7/16 基站上用的多，13/8 偶爾會在 大型場所作為主干用。

泄漏電纜一般在隧道等用的多。

饋線轉彎半徑：

7/8 饋線大于 120mm，1/2 饋線大于 70mm，8D 饋線大于 50mm；

1/2"饋線尺寸：1.27cm

7/8"饋線尺寸：2.2225cm

13/8"饋線尺寸：4.1275cm

8D 饋線接地用圓柱形 N-50KK 直通頭進行饋線接地，即將 8D 饋線截斷，饋線截斷端線頭分別制作 N-J8C 接頭，中間用 N-50KK 直通頭串接，再用喉箍把地線銅蕊線固定在直通頭上；

四.  工程應用

N、DIN、SMA 等指的是接頭的種類

1/2、7/8 等指的是饋線的種類

J、K 指的是陽頭（公頭，有針的那種）、陰頭（母頭，有孔的那種）

因此我們平常的接頭可以詳細分解：

N-J-1/2，指的是 1/2 饋線上的接頭，接頭為 N 型，陽頭（最為常用）

7/8DIN-J，指的是 7/8 饋線上的接頭，接頭為 DIN 型（較大），陽頭

N-J-7/8，指的是 7/8 饋線上的接頭，接頭為 N 型（較小），陽頭

TNCJ-NK，指的是轉接頭，一頭為 TNC 型陽頭，一頭為 N 型陰頭

SMA-JJ，指的是轉接頭，一頭為 SMA 型陽頭，一頭為 SMA 型陽頭

RP.SMAJ-NJ 指的是轉接頭，一頭為 SMA 型反接頭陽頭，一頭為 N 型陽頭

諸如此類。
