SDH的復用結構簡介

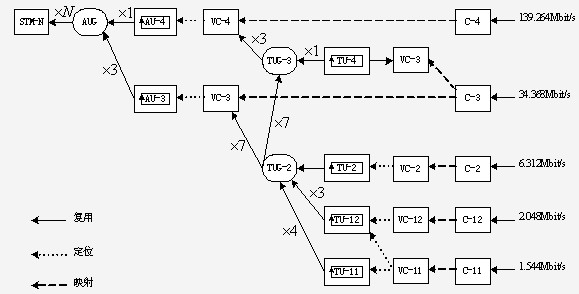

                                             圖1 SDH  G.709復用映射結構

基本復用單元
標準容器C：一種用來裝載各種速率的業務信號的信息結構，主要完成適配功能（如速率調整），以便讓那些常用的準同步數字體系信號能夠進入有限數目的標準容器。
C-11、C-12、C-2、C-3、C-4作為虛容器的信息凈負荷。
虛容器VC ：支持SDH的通道層連接的信息結構，由C+POH組成
VC-n=C-n+VC-n POH
VC-1,Vc-2 為低價，Vc-3，Vc-4為高階，分別作為TU和AU的信息凈負荷。
支路單元和支路單元組（TU和TUG）
  提供低階通道層和高階通道層間適配的信息結構，即TU-n=VC-n+TU-n PTR ,一個或多個TU的集合稱為TUG。
管理單元和管理單元組（AU和AUG）
  提供高階通道層和復用段層之間適配的信息結構，即AU-n=VC-n+AU-n PTR（n=3,4）,一個或多個AU的集合稱為AUG。
同步傳輸模塊(STM-N)
   STM-N=AUG+SOH

映射、定位、復用的概念

映射：在SDH邊界處使支路信號適配進虛容器過程。
定位：將幀偏移信息收進支路單元或管理單元過程。
復用：使多個低階通道層信號適配進高階通道，或者把多個高階通道層信號適配進復用段層過程。

相關縮略語說明

POH：Path OverHead      通道開銷，用于通道性能監視、管理和控制的字節；

PTR：Pointer            指針，用于時刻監視低速信號位置的字節；

SOH：Section OverHead   段開銷，提供網絡運行、管理和維護的字節。
