IDM智慧哨位解決方案

 一      功能需求

1)        為值班中心提供可以執勤人員前后左右的圖像，值班中心可以看到執勤人員面部、以及子彈夾中的子彈；

2)        執勤人員也可以看到四周圖像，并且可以看到值班中心人員圖像，并可進行可視對講；

3)        為值班中心提供語音監聽、廣播喊話功能，執勤人員也可以本地喊話、一鍵報警；

4)        具備指揮電話和勤務電話的接入能力；

5)        提供多種顏色的按鈕和指示燈，分別表示不同等級的告警；

6)        有人員經過的信息顯示、車輛經過的信息顯示；

7)        有槍支RFID定位監測功能，槍支離開一定范圍會報警；

8)        提供本地?zé)艄庹丈淇刂乒δ埽?/span>

9)        周圍溫濕度環境檢測；

10)     提供指紋識別、人臉識別、用于查崗、交接等；

11)     提供執勤人員生物特征信號分析；

12)     具備周界防范信息接入能力；

13)     具備UPS電源管理能力。

二      設計原則

1)        室內采用低電壓系統；

2)        采用髙集成度一體化方案；

3)        提供中心端管理軟件。

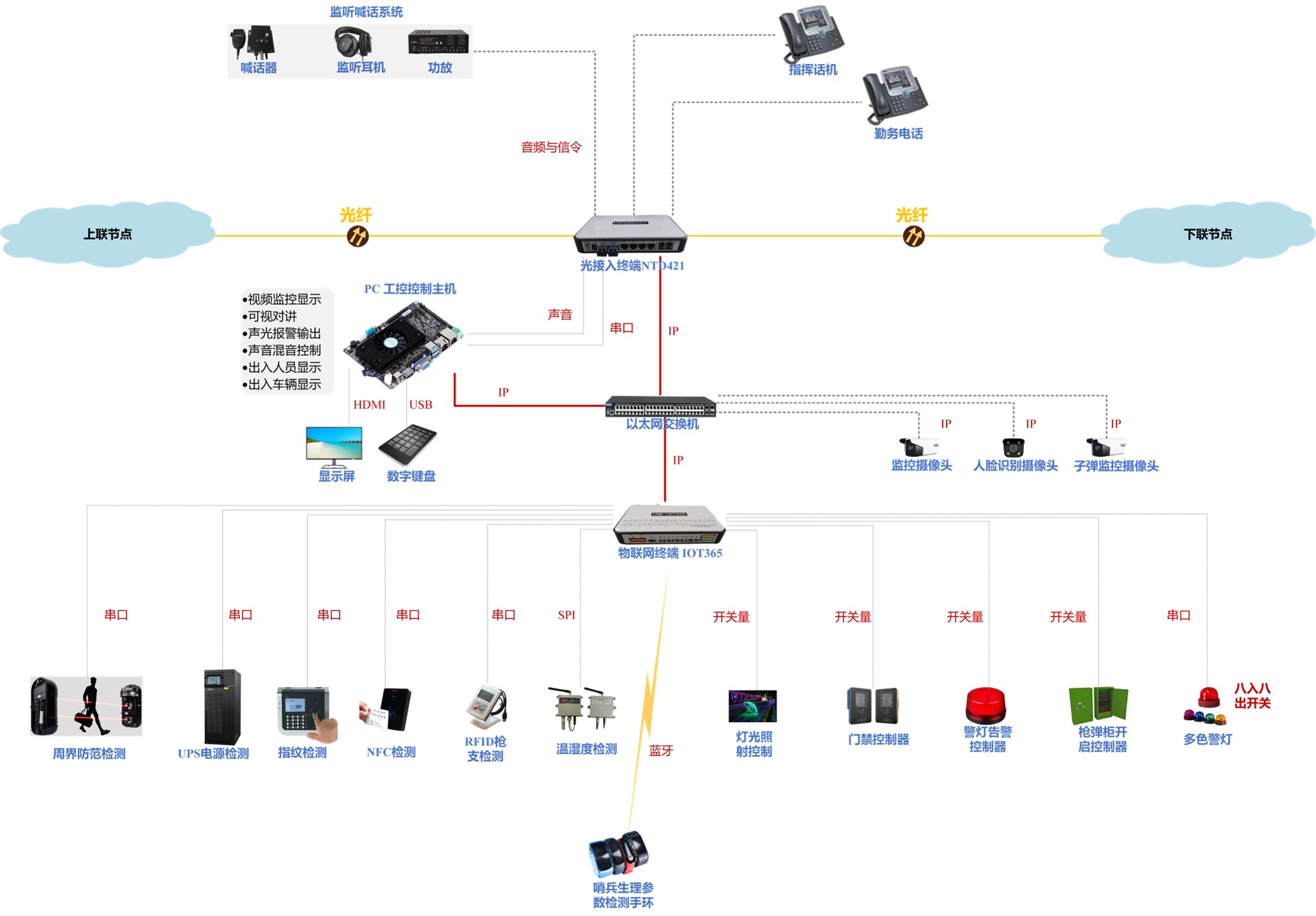

三      系統拓撲圖

系統拓撲圖

四      系統特點

1)        電話接入、以及語音監聽、喊話、一鍵報警為硬件結構，沒有系統死機的風險

2)        重要信息獨占傳輸通道，采用硬件方法實現，自強系統的可靠性

3)        物聯網測量、控制，操控方便

4)        一體化解決方案，用最少的設備減少連線，增強系統可靠性

五      附錄：IDM智慧哨位系統功能列表

5.1          正向網絡視頻監控

1)        重點看守點攝像機、死角攝像機

2)        哨兵人臉攝像機

3)        子彈箱內部視頻監控攝像頭

4)        要求在哨所內可以看到前、后、左、右區域

5.2          反向網絡視頻監控

監視器，通過畫面分割器，連接下面分支的光端機圖像；尤其包括值班室的圖像（該功能可用作雙向音視頻對講），實現雙向監控。

5.3          報警系統

1)        報警類型：四種不同顏色的按鈕，每一種顏色對應相應的報警。把報警按鈕安裝于哨位設施集成箱上。當有警情發生時，哨兵可觸發相應的報警按鈕。如暴獄、越獄、襲擊、災害。

2)        聲光報警：語音播報系統和聲光報警相結合實現報警聲、光、語音一體化同時報警，并對報警情況存儲。可以外接報警聲喇叭（平常播放高保真音樂、緊急時可以喊話、也可以播放報警警報音、鳴槍告警）、閃爍警燈，

3)        報警技術聯動：可將紅外報警、子彈箱報警、武器庫報警、無線報警、門禁報警、電網報警等多種報警進行整合聯動。

4)        報警人員聯動：與附近哨所聯動

5.4          雙向?qū)χv與對講監聽

1)        按鍵對講模式：按下鍵才能與中心端對講，才能聽到中心端聲音，平常只有中心端能夠監聽所有用戶語音；在中心端控制臺上能夠看到當前講話的是哪個客戶；

2)        全雙工對講模式：任何一端都能隨時和所有用戶對講。

3)        通過中心端操作，可以同時實現組呼、群呼、語音廣播

5.5          電話接入

1)        內部應急指揮電話，與調度系統相連

2)        外線生活電話

3)        屏幕上有來電信息顯示：來電號碼，來電信息

5.6          槍支控制

1)        子彈柜由控制中心控制開啟，申請供彈：哨兵按下按鈕，向值班室發出請求打開彈箱的申請信號，值班室經過判斷決定是否供彈（操作臺處置）。 

2)        槍支離位告警系統

3)        兼容緊急（如斷網、終端超時沒有回應請求）下可以指紋開啟

4)        沒電時支持鑰匙開啟

5.7          考勤打卡

1)        定時指紋刷卡聲光提醒

2)        指紋在權限內可以存儲在本機

3)        上班、下班考勤，在班定時刷新

4)        查勤換崗指紋管理

5.8          廣播系統

1)        報警管理，武警專用四色聲光報警(見報警部分)

2)        公共廣播功能：宣傳、通知、找人；聲強高于背景音樂，但不影響兩人對面對話

3)        分區廣播：可以控制任意一組揚聲器播放音

4)        采用30W功放，接號角喇叭，廣播聲音可以由中心端在一定范圍內調控

5)        本地喊話阻嚇，遠程喊話

5.9          組網功能

1)        對講光端機支持鏈網、樹枝型分支網絡

2)        本機有五個光口方向，在中心端光口全部指向下游、在中間節點、一個光口上游、4個下游

3)        中間節點支持多級中繼

5.10       顯示功能

1)        視頻監控信息顯示

2)        人員出入信息、車輛出入信息顯示

3)        上級指令顯示

4)        系統自動推送的任務提醒信息

5)        顯示系統宜采用工控機主板

5.11       其他功能

1)        具有UPS電源供電

2)        支持中心端網管功能

3)        接物聯網終端，實現更多擴展功能

4)        本地視頻記錄

5)        攝像頭云臺控制？

6)        本地鐘表顯示

7)        哨兵生理參數監測

8)        值班環境監測：溫度、濕度、有害氣體

9)        無線集群中繼功能

5.12       中心端聯網功能

5.12.1      安全管理系統

1)        周界防范

2)        IP視頻監控系統

3)        對講監聽管理系統

4)        考勤管理系統

5)        槍支管理系統

6)        報警管理系統

7)        環境信息采集系統

8)        執勤人員生理信息采集

9)        其他物聯網采集控制功能

5.12.2      信息系統接入

1)        人員出入登記、檢測系統

2)        車輛登記檢測系統

3)        門禁授權管理系統

5.12.3      基礎支撐系統

1)        綜合顯示系統

Ø  視頻信息

Ø  值班狀態信息

Ø  大數據態勢分析數據

2)        哨所廣播系統

Ø  自動播放系統

Ø  人工播放系統

Ø  與報警聯動播放系統

3)        運營監控系統

Ø  設備狀態信息

Ø  設備維護保養大修信息

4)        應用服務器與存儲服務器

5)        網絡安全設備

6)        光纖通信設備

7)        電話調度系統

8)        無線集群中繼系統
