IDM 300GP電話光端機
一、 概述
IDM-300GP電話光端機提供2個物理隔離線速1000M以太網接口、8組透?jìng)?/span>E1接口，同時提供具有來電顯示功能的FXO、FXS接口，可滿配300路用戶話路。
IDM-300GP提供14組盤位，電源1+1互備份，10張業務盤，2張主控盤，所有盤位支持熱插拔。
IDM-300GP將窄帶、寬帶業務復用到2.5G的光傳輸通道中，可以達到既簡化傳輸線路又節約成本的效果。該設備插盤式結構設計，每塊業務盤提供30路電話，，設備安裝簡易，維護方便。

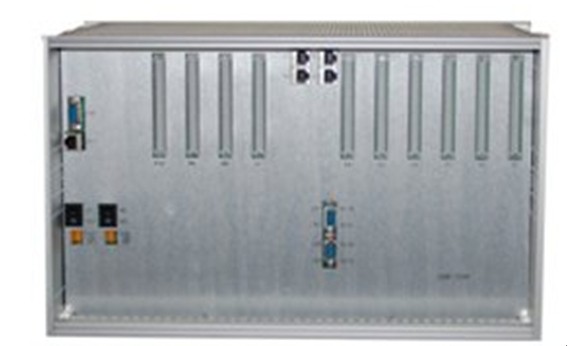

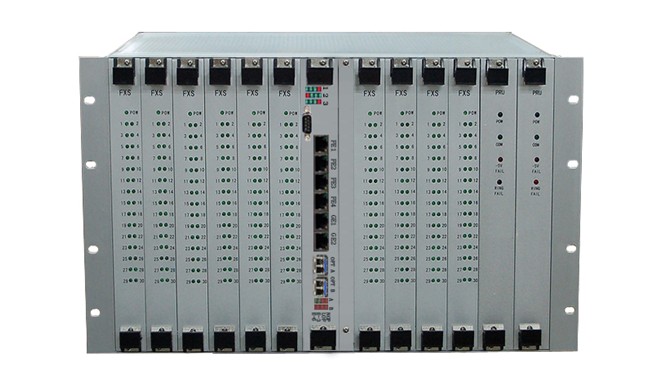

圖1 IDM 300GP設備前后面板示意圖
二、 產品特性
Ø 光線路速率為2.5Gbps；
Ø 1套CMU中心控制管理盤，10張用戶盤盤位，每個用戶接口盤可接入30路64K電話音頻業務，最大用戶接口容量為300路；
Ø 2個物理隔離線速1000M自適應以太網接口；
Ø 8組透?jìng)?/span>E1接口，4組為75歐姆非平衡方式，4組120歐姆平衡方式，便于客戶根據環境選用；
Ø 整機為集中型機框設計，標準6U機箱，符合電信及運營標準；
Ø 設備安裝簡單，維護方便。
三、 技術規格
光接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
2.5Gbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
10M/100M/1000M
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤90W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
482×266×270 (mm)
|
四、 應用示例一
