IDM-300MP電話光端機
一、 概述
IDM-300MP電話光端機提供2個物理隔離100M自適應以太網通道接口、8組透傳E1接口，同時提供具有來電顯示功能的FXO、FXS接口，可滿配300路用戶話路。
IDM-300MP提供14組盤位，電源1+1互備份，10張業務盤，2張主控盤(支持互備份)，所有盤位支持熱插拔。
IDM-300MP將窄帶、寬帶業務復用到155M的光傳輸通道中，可以達到既簡化傳輸線路又節約成本的效果。該設備插盤式結構設計，每塊業務盤提供30路電話，，設備安裝簡易，維護方便。

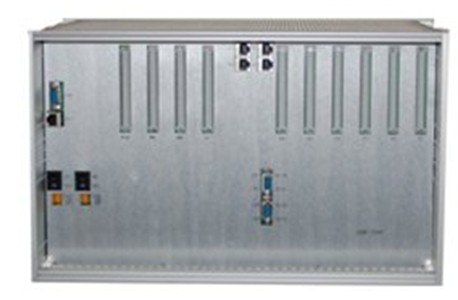

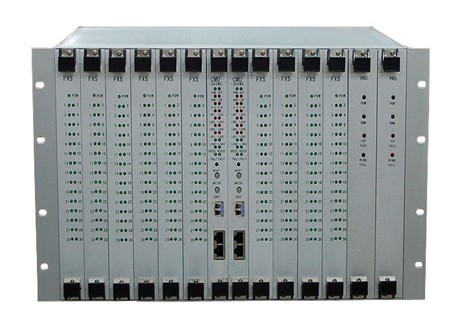

IDM-300MP設備圖片
二、 產品特性
Ø 光線路速率為250Mbps；
Ø 1套CMU中心控制管理盤，10張用戶盤盤位，每個用戶接口盤可接入30路64K電話音頻業務，最大用戶接口容量為300路；
Ø 2個物理隔離100M自適應以太網通道接口；
Ø 8組透傳E1接口，4組為75歐姆非平衡方式，4組120歐姆平衡方式，便于客戶根據環境選用；
Ø 整機為集中型機框設計，標準6U機箱，符合電信及運營標準；
Ø 設備安裝簡單，維護方便。
三、 技術規格
光接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可選多模)
|
|
光纖速率
|
250Mbps
|
波長
|
850nm/1310nm/1550nm
|
|
發光功率
|
-2～-11dBm
|
接收機靈敏度
|
優于-36dBm
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
100M線速
|
|
標準協議
|
符合IEEE-802.3u標準
|
端口模式
|
10M/100M自適應
|
E1接口
|
碼速率
|
2048Kbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/31
|
模式
|
透傳
|
FXO/FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
|
壓縮率
|
ITU G.711中A律
|
環路電流
|
25mA/路
|
電源及功耗
|
供電方式
|
DC-48V/AC220V(外置)
|
整機功耗
|
≤400W
|
環境條件
|
工作溫度
|
0C ~+40oC
|
濕度
|
90%(35℃)無凝結
|
產品尺寸
|
長度×深度×高度
|
482×266×270 (mm)
|
備注：機箱顏色黑/白色可選。

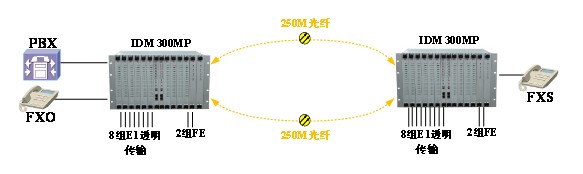

四、 應用示例
