IDM NTD421（CS）磁石電話光端機
一、 概述
IDM NTD421（CS）磁石電話光端機是我公司推出的新一代基于高速光纖傳輸技術和PCM技術的光電一體化傳輸設備，集以太網傳輸、PCM多業務接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求。IDM NTD421（CS）磁石電話光端機可直接連接遠端電話、計算機、攝像頭等終端；與G3CP相應板卡配套，能夠?qū)崿F(xiàn)點到點，鏈網、環網等網絡拓?fù)浣Y(jié)構。可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
二、 產品特性
Ø 采用桌面型機箱結構設計，集成度高，體積�。�
Ø 在設備中融合高速光纖傳輸、PCM業務接入和以太網接入技術；
Ø 支持2路250Mpbs光傳輸接口，FC光模塊接口形式，可組成鏈網、環網或點對點光口互備份組網；
Ø 4個以太網接口，點對點每?jī)蓚�(gè)共享1個物理隔離的線速100M的以太網，鏈型組網是4個以太網口共享一組線速100M以太網；
Ø 提供兩路磁石電話MAG；
Ø 提供兩路半雙工的RS485接口、或者1路全雙工的RS422接口

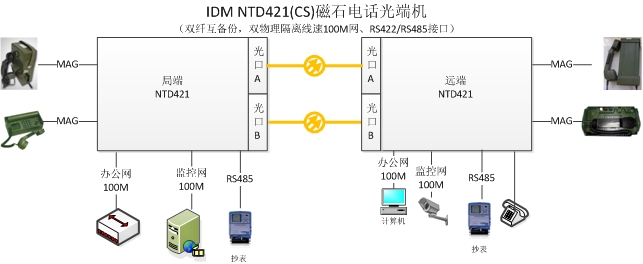

Ø 可以組成點對點、鏈網等網絡標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø DC5V電源。
三、 技術規格
1) 光接口
|
接口類型
|
FC
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
250M/250M
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-18dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
2) 以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
10M/100M/1000M自適應
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
3) FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
4) 電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤90W
|
5) 環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
6) 產品尺寸
|
長度×深度×高度
|
××(mm)
|
IDM NTD421（CS）設備前面板 IDM NTD421（CS）設備后面板
